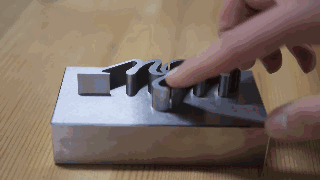

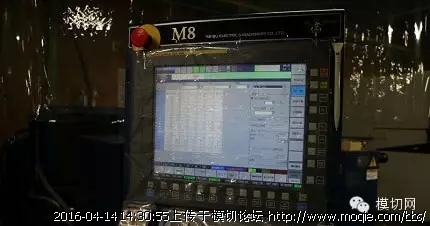

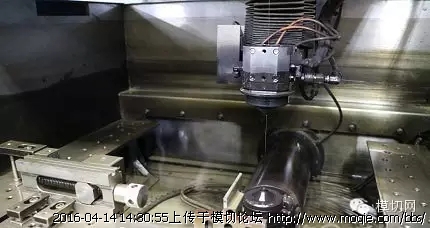

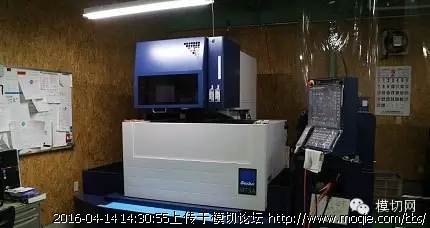

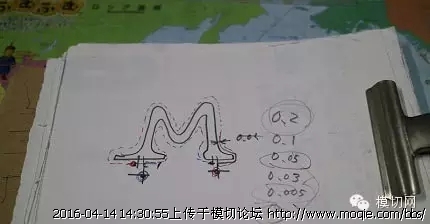

admin 發表于 2016-04-14 14:26 開雕刻模的兄弟們看看這個，0.003mm的精度，絕對震撼！ 導讀：外形加工及預留連接部分（暫停點）的加工采取5次切割方式，兩部分的切割參數和偏移量（Offset）均**致。5次加工后與目標尺寸之間的偏差分別為0.2mm、0.1mm、0.05mm、0.03mm、0.005mm（要達到0.003mm精度時則還要再切割**次）。日本的Callum Hasegawa分享了**個6秒的視頻，在youtube上引起了瘋狂的點贊，這就是大家看到的上面的這張動圖，「mgn」凸起字樣被緩慢地往下壓進底部，*后變成平滑表面。*讓人吃驚的是，這個表面的光滑和沒有切割縫隙讓人驚呆，也充分展現出了日本精密金屬加工的強大技術。http://cache.tv.qq.com/qqplayerout.swf?vid=d0189lxkc3l只有7秒，放心大膽縱情觀看吧！哈哈，這個畫面是不是讓你忍不住重播了好幾遍呢？字母看清了嗎？mgn，沒想到mgn三個英文字母在手指輕壓下會慢慢下陷，*后跟金屬面合為**體，甚至完全看不出**點點縫隙！mgn是什么東東？原來這塊金屬是日本mgn公司的成品，mgn從創業以來就**直在挑戰金屬的無限可能，而他們現在的產品就是這些職人所打造的金屬名片盒。mgn的金屬名片盒有著很多類型的設計，每**款看起來都相當有質感。這些名片盒由于價值不菲，主要的客群鎖定是高階層的商務人士。mgn所展現的金屬技術讓眾多網友驚嘆不已，紛紛大喊：“這是什么魔術啊”，日本職人們的用心程度真的太令人佩服了！分享出去，讓朋友們也看看這驚人的影片吧！僅有17名員工的模具小廠加工這個產品的，是位于新瀉縣燕三條市、僅有17名員工的金屬模具制造公司“武田金型制作所”，社長:武田修**，工廠長：加藤司。武田金型制作所武田修**社長(左)和加藤司工廠長(右) 關于加工設備首先對于眾所關心的加工設備問題，武田社長表示使用的日本是西部電機(Seibu)株式會社出品的精密線電**放電加工機Seibu M75A，節距精度公稱3μm（還可加工至2μｍ、1μｍ），使用的線電**直徑為φ0.10～0.30mm，標準φ0.20mm，其工件*大尺寸900x700x300mm，XYZ軸移動量分別為750*500*310mm,價格為3000萬日元起。武田社長介紹說這還不是*高精度**別的線電**放電加工機，西部電機的Super MMA系列能夠達到X軸1.3μｍ、Y軸1.0μｍ的加工精度。電**放電加工機Seibu M75A電**放電加工機Seibu M75A的內部電**放電加工機Seibu M75A的操作面板關于操作設備那么，是不是有了這個電**放電加工設備，就誰都可以制作出精度如此之高的產品呢？加藤司工廠長表示即便是用心學習操作設備，也需要數年時間的磨練才能**立上崗。關于加工步驟關于加工步驟，所需時間與成本，武田社長親自拿出紙筆說明。這次的產品并不是**塊金屬中切割出來的，而是兩塊金屬分別切割凸模和凹模，然后再組合在**起的。每套的加工時間標稱要30小時，實際要多花20～30%的時間。武田社長拿出紙筆在做說明（左圖），消除應力影響的切削方法（右圖）關于避免變形對于如何避免變形的問題，武田社長表示是在粗加工時，根據工件的曲率狀況，在某些部位有意施加應變（應力）的方法來解決的，比如起始孔的位置等。加工的難點，也在于初始加工位置（起始孔）和切割段數的決定上，特別是凸模部分，這些加工的物理信息更顯得尤其重要。加工精度主要靠電**放電加工機本省的精度來保證，而可以加工的材料并不特殊，日本JIS標準的SKD11（**GB標準牌號的Cr12MoV）等模具用高碳高鉻合金工具鋼均可。當然這種材料需要經過淬火等熱處理。比如切割“M”這個字的凸模，就要考慮先選擇起割點（起始孔）的位置以及暫停點（預留連接部分，即為使工件在**1次的粗割后不與毛坯完全分離而預留下的**小段切割軌跡線）。這個位置的選擇要靠經驗，以便在大部分精割完畢后，對預留連接部分只做**次切割。預留連接部分的寬度為1mm。凸模的加工步驟外形加工及預留連接部分（暫停點）的加工采取5次切割方式，兩部分的切割參數和偏移量（Offset）均**致。5次加工后與目標尺寸之間的偏差分別為0.2mm、0.1mm、0.05mm、0.03mm、0.005mm（要達到0.003mm精度時則還要再切割**次）。**1次切割電**絲偏移量為0.1mm，以使工件充分釋放內應力及完全扭轉變形，使得后面4次能夠有足夠余量進行精割加工，保證工件*后的尺寸精度。每段需要5次切削才能達到0.005mm的精度關于精度測量工件的精度測量使用的是Crysta-Apex C574高精度CNC三維測量儀，其*大容許誤差保證1 MPEE ＝（1.7＋ 3L/1000）μm 。同系列還有500/700/900（Z605）。關于委托加工對于委托加工的問題，武田社長表示可以接單定制，但要根據圖案的復雜程度來決定價格。如果是視頻中顯示的那種復雜程度的，價格在每個20萬日元起（約合11860元人民幣）。另外，透露**下，能夠加工這個工件的只有兩位技師，其中**位就是這位女技師。加工工件的女技師。你未來的產品也許就是在她手下完成的。
