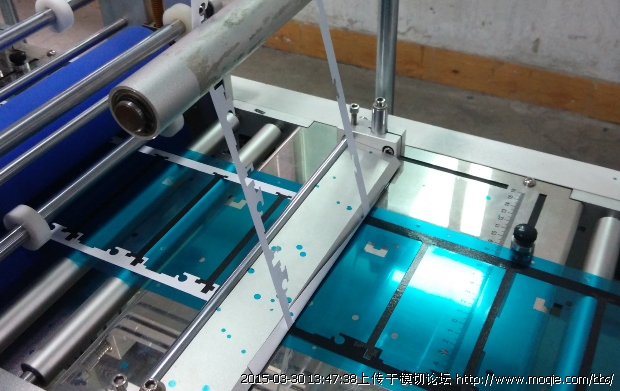

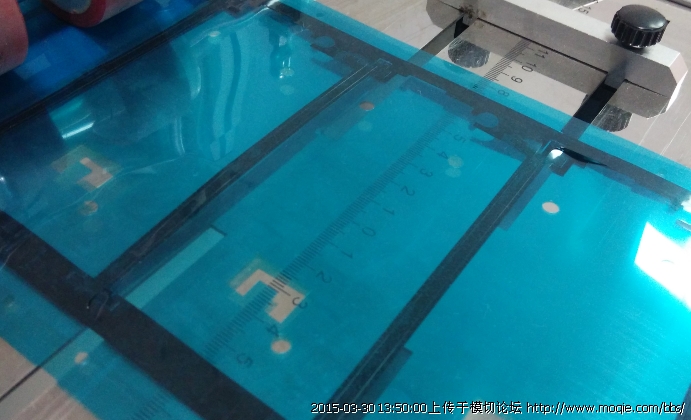

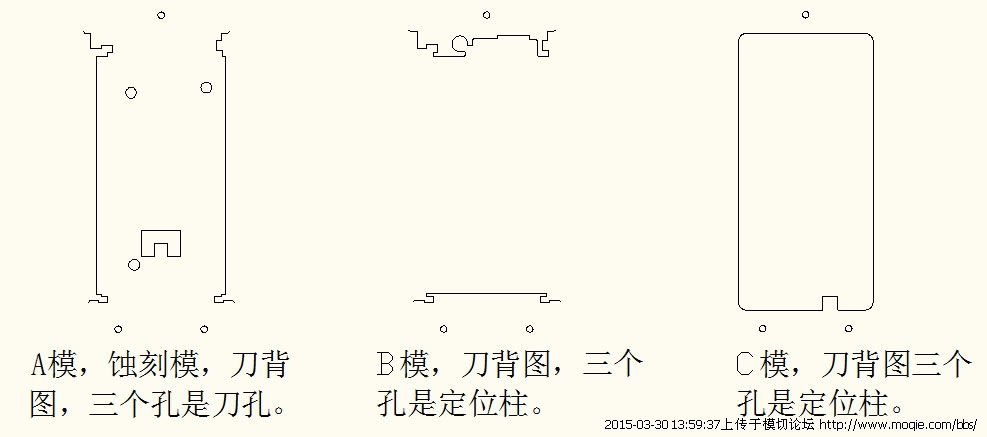

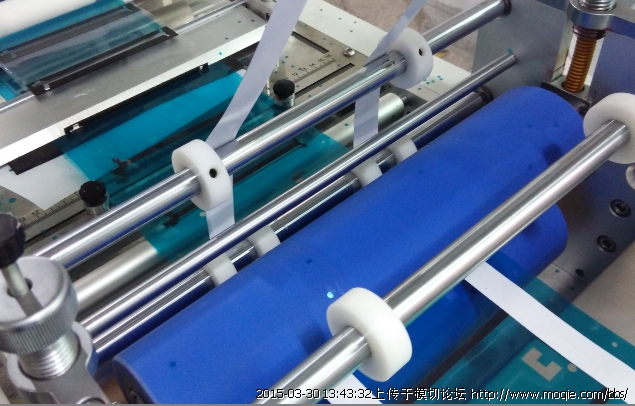

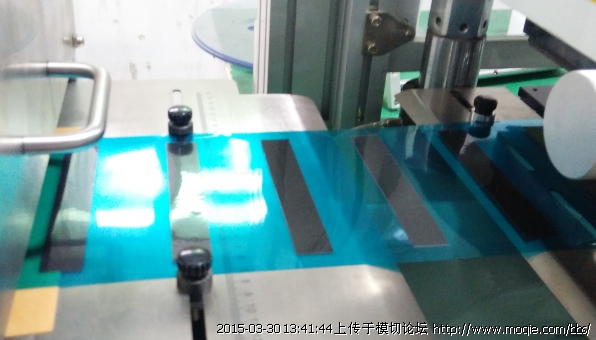

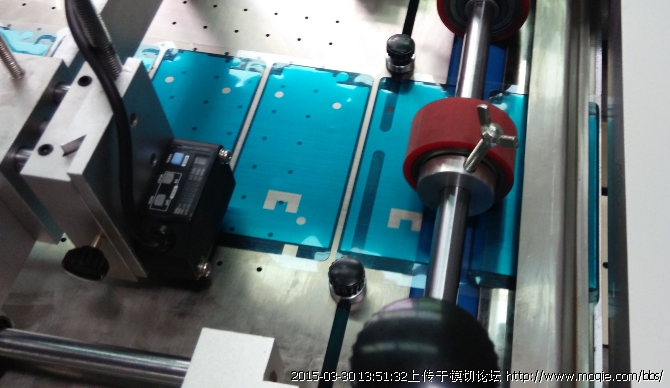

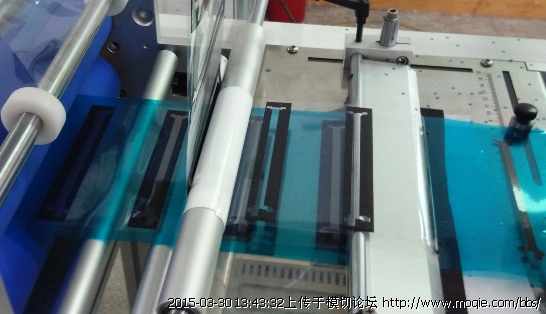

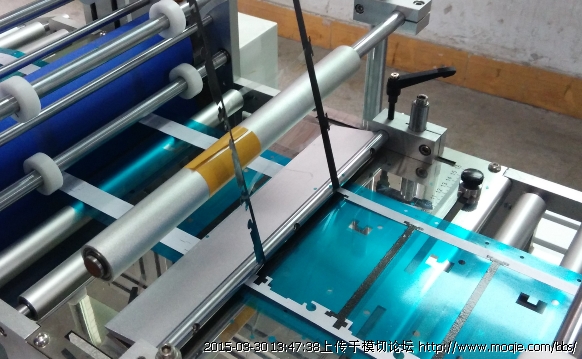

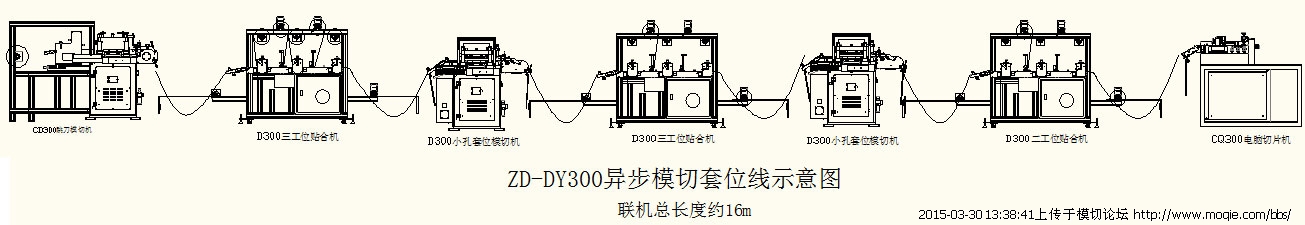

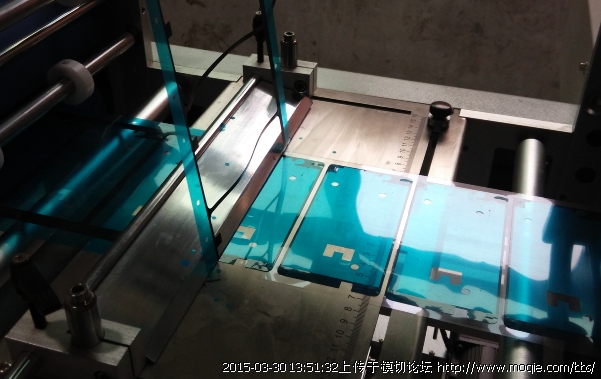

admin 發表于 2015-03-30 13:35 模切學院**二十期干貨：平刀異步模切口字膠 本次模切學院培訓時間為3月27-29日，共三天，共有200多學員參加，現在把理論培訓的內容發上來。主講老師：東莞市宏文機械科技有限公司（原志德精密機械）徐萬志，張雄偉目錄1、異步模切生產線概述1.1、模切材料1.2、刀具1.3、設備1.4、優勢1、平刀異步模切生產線概述本生產線主要是用平刀異步模切的原理將口子膠等四面背膠產品分拆成X向膠和Y向膠進行模切，然后進行無縫拼接。X向膠條Y向膠條拼接模切成型生產線示意圖在X向膠進行模切的過程中，先等間距無廢料的將膠切成膠條，然后異步拉開間距沖X向膠內框切膠條 拉開間距X向膠內框刀具沖完X向膠條內框以后開始排廢料，排完X向膠條廢料以后，開始貼Y向膠條，這里的Y向膠條須根據產品特征選定膠的材質，規格等。貼完Y向膠條以后開始沖Y向膠條內框。排X向膠廢料貼Y向膠條向膠條模切，其中如果產品中間有異型、襯紙等輔助部件需要模切的時候，在工藝設計上須在此步驟期間完成。Y向膠條刀具，這里須注意，在開刀具時我們對于X向和Y向膠條的無縫對接要求，對刀具進行公差處理。產品中間異型、產品提手等隨Y向膠條內框模切**起完成沖完Y向膠條以后，需要對沖完Y向膠條以后的廢料進行排廢，這期間須注意X向和Y向膠條對接工藝，其中涉及到材料的搭配、公差及移位現象的產生。排Y向膠內框廢料排Y向膠整體廢料，此時已經完成X\Y向膠條的無縫對接。這里對接條件受刀具公差，設備穩定性等因素影響排完Y向廢料以后，接著貼產品COVER,然后進行產品Y框模切成型。覆COVER 沖外框成型外框刀具*后排成型外框廢料，切片機切片成型。排成型外框廢料切片機切片成型1.1、模切適用材料本設備適應模切材料：基材雙面膠非基材雙面膠泡棉膠黑白膠反射增光片注意事項材料搭配的重要性，防止材料反離型，材料厚度的可控性，材料排廢效果的理想型。1.2、模具的開刀方法異步模切的開刀方法就不能按照常規開刀的方法來開刀了，因為異步模切須對產品進行分拆模切，所以開刀的時候也需要根據產品分拆異形來開刀。以下為**款產品的刀具圖紙。產品

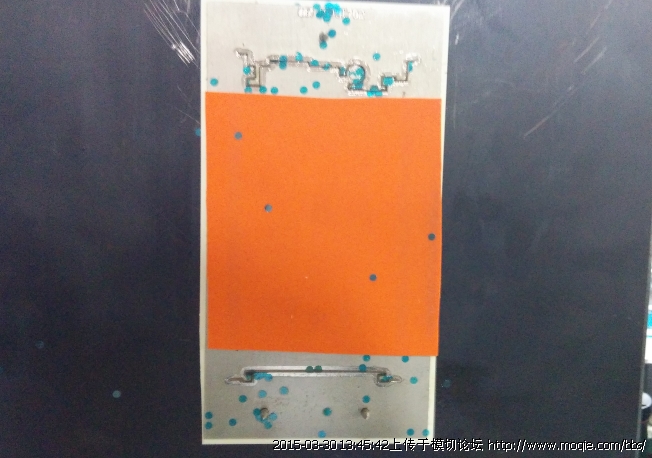

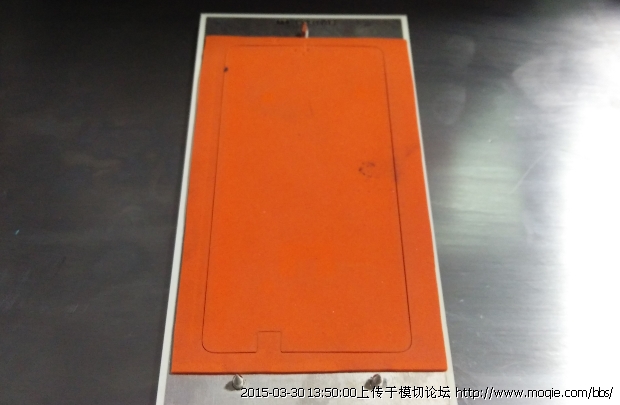

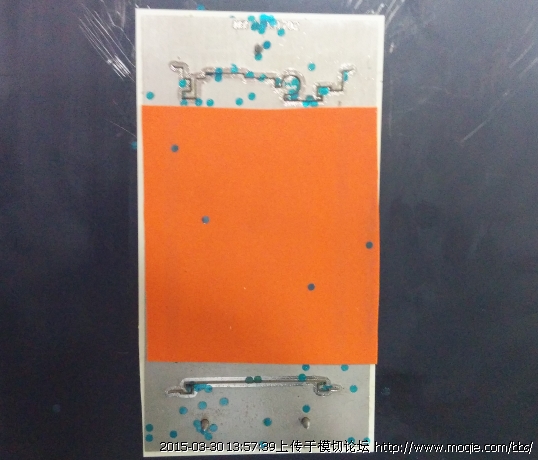

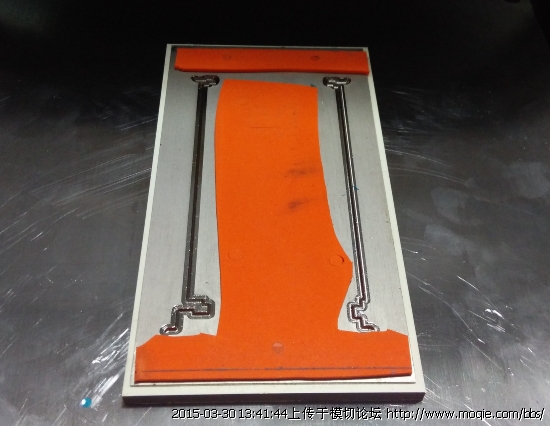

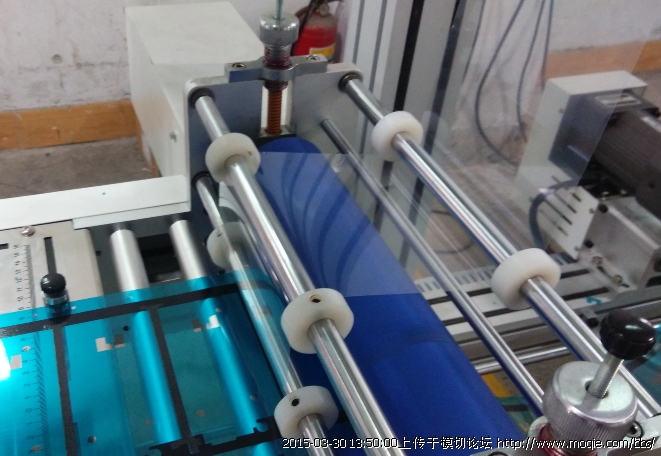

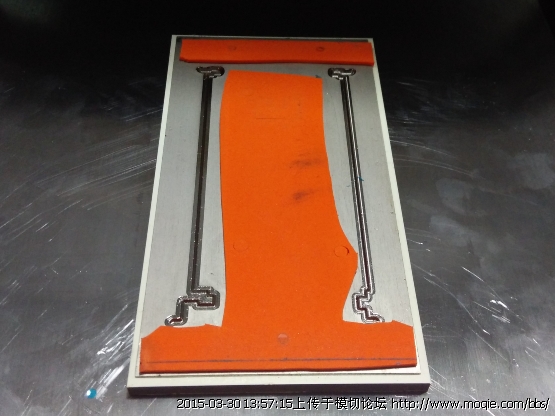

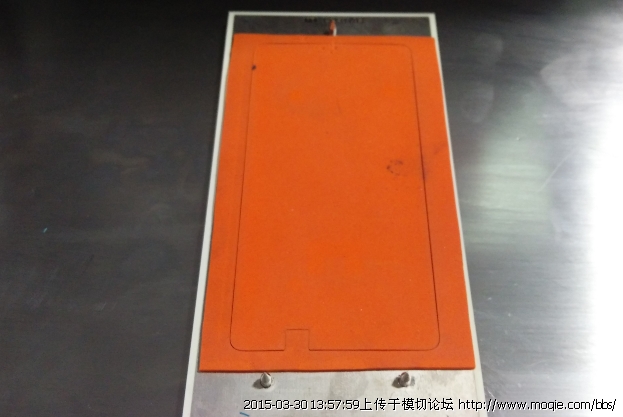

admin 發表于 2015-03-30 13:35 回復：模切學院**二十期干貨：平刀異步模切口字膠 刀具**刀具二刀具三模具電子圖紙開刀注意事項a、開刀時盡量避免在沖切的過程中出現重刀的現象。b、開刀時注意公差配合的問題，根據產品的要求選擇適當的走正負公差。c、開刀時注意異型部位刀具的開法及異型刀具的沖切步驟。1.3、設備使用常規異步模切使用設備包括：異步模切機**臺 高速套位模切機二臺三工位貼合機三臺 電腦**立切片機1.4、平刀異步模切機市場優勢相較傳統平刀而言優勢在于:a、能夠節省相當**部分模切主材，在客觀上為客戶節省成本，據估算能夠節省70%以上的材料。b、能夠快速高效的模切產品，提高生產效率。相較圓刀模切機而言優勢在于：a、能夠節省刀具成本，小批量試機靈活。b、模切精度高，有效的提高產品品質。c、設備靈活，調機損耗小。d、高速小孔套位，生產效率較高。
king_8258 發表于 2015-03-31 01:17 回復：模切學院**二十期干貨：平刀異步模切口字膠 這個工藝主要就是***步異步模切的實現沒去現場，不過之前看飛新達的模切機前后各**個送料電機 來實現異步模切的 前拉料電機拉離形膜（比如80MM) 后送料電機送背膠 (比如20MM) 然后模坐壓下來模切 不知志德的是怎么實現在的。。。
共創輝煌 發表于 2015-03-31 18:25 回復: 模切學院**二十期干貨：平刀異步模切口字膠 ***次沖切是用控位模切機沖切出來的.后面的好做,要有控位模切機才能做得到.09年我就開過,不過以前只做長方形的產品,很少材料的.這二年把控位模切機改裝得更好了,
hsin_huang 發表于 2015-03-31 19:00 回復：模切學院**二十期干貨：平刀異步模切口字膠 問題提問:1.為何上下膠跟左右膠分開沖,除非不同膠材需要到這樣製程2.左右膠在未沖型前那**條**條怎麼貼上去呢?還是已經有先沖**次了? 看來又不像3.像這個產品應該是兩沖就能完成,先沖口自膠內孔,再利用輔料將內孔膠面去除蓋像離型膜,在2沖成型
左手會跳舞 發表于 2015-04-01 09:50 回復：模切學院**二十期干貨：平刀異步模切口字膠 如果要無縫，膠是不是會有重疊的地方，盡管可能會很小，0.1-0.2總有的吧。 要么就是有**條很細的縫，至少也會有0.1吧。 請教樓主，是不是這樣？
frank.liao 發表于 2015-04-25 20:53 回復：模切學院**二十期干貨：平刀異步模切口字膠 呵呵 。。。幫興鴻飛 打個廣告。。 他家也有這樣的機器。。。其實原理很簡單。。 做過模切的 **看就會。。。
