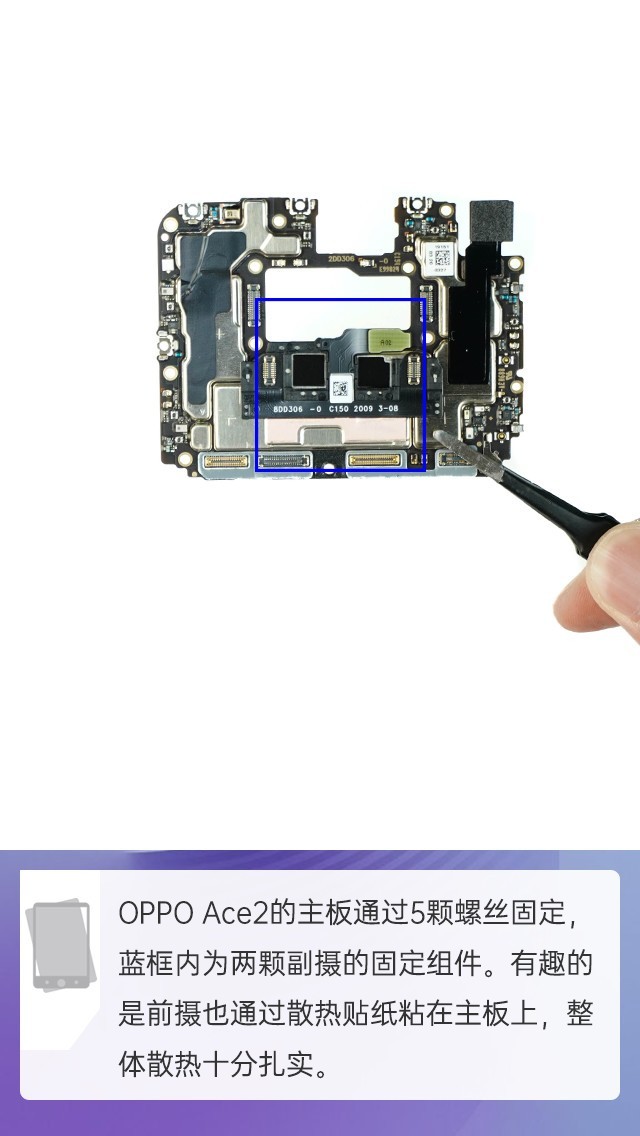

從65W的SuperVOOC 2.0閃充，到40W的AirVOOC無線閃充，再到10W反向無線充電，OPPO Ace2的閃充組合在充電上的表現堪稱完美。同時它還是搭載了90Hz高刷新率電競屏的驍龍865旗艦，其內部究竟如何？一起來看新機及無線充電器拆解。

拆解報告：OPPO 40W AirVOOC無線閃充充電器

2020年4月13日，OPPO發布新一代充電旗艦手機OPPO Ace2， Ace系列從原來的Reno系列中獨立出來成為單獨的產品線。這款旗艦手機在充電方面，不僅搭配了65W SuperVOOC2.0閃充充電器，還發布了一款40W超大功率商用無線充電器AirVOOC，可在56分鐘內充滿4000mAh容量的OPPO Ace2。

這款無線充電器出道即巔峰，和傳統無線充相比，除了支持40W超大功率無線充電外，還搭配有主動散熱系統，采用自研蝶翼風冷技術搭配合理的風道設計，使得系統散熱性能大大提升，即使進行40W無線充電也能將溫度控制的很好。接下來我們就對其進行拆解，看看其內部如何設計。

一、OPPO AirVOOC無線充電器外觀

產品包裝盒采用天地蓋設計，頂部帶有掛鉤，正面右上角是OPPO品牌，中間是產品外觀圖。下方是產品名稱。

盒子背面印有產品相關特性標識和描述，此外還有相關參數信息。

包裝內含無線充電器、USB-A to USB-C數據線和用戶手冊。

數據線使用兩個線夾理線器進行固定整理，線身塑料外皮采用TPE材質，表面光滑做工精致無明顯毛刺，USB-C公頭套有軟膠套保護。

USB-A線頭塑料殼磨砂處理增大摩擦力，使插拔更加方便，此外還凹印SUPERVOOC字樣。

OPPO這款無線充電器采用臥式跑道造型設計，機身圓潤扁平，設計簡約。整個機身分為左側風扇和右側無線充兩部分：左側風扇部分和背面采用白色塑料外殼，表面啞光處理；無線充放置手機位置是深灰色橡膠，并貼有提示貼紙，印有手機正確放置標識。

左邊渦輪風機區域上面是一塊透明觀察窗，并貼有防刮保護膜，既能保護不受異物入侵的同時還可以觀看扇葉動態運轉情況。

在扇葉下方是一顆白色LED指示燈。指示燈正常工作情況白燈長亮，異常狀態下切換到紅燈閃爍。

在風扇和無線充交界處貼有提示貼紙，用戶在放置手機時將音量調整按鍵對準貼紙位置，才能獲得最好充電效果。

此外該區域外殼上還鏤空處理，無線充底部進氣，側面吹出冷風冷卻手機。

撕掉提示貼紙，無線充區域中心印有AIRVOOC字樣。

機身側面配有一個USB-C輸入接口，黑色膠芯不露銅。

機身底部設計有散熱進氣孔，防止內部積熱，機身殼上還標注產品規格信息

型號：OAWV01

顏色：極地白

輸入接口：USB Type-C

輸入：9V2A、5V6A、10V6.5A（Max）

產品已經通過了CE認證。

散熱區域采用雙出風口和流線型風道設計，散熱效果更好，提升系統散熱性能。

二、OPPO AirVOOC無線充電器拆解

無線充電部分外殼采用卡扣和固定柱進行封裝，拆下后發現機身殼邊緣還有螺絲進行固定。

無線充主板上有兩組線芯進行連接，四線是風扇，三線是指示燈。線芯頭部為可插拔式設計，方便組裝。

將機身殼拆開，外殼邊緣同樣采用卡扣進行封裝。此外無線充和風扇均使用黑色塑料殼進行固定，塑料殼有螺絲和固定柱固定。

首先先來看看無線充電器部分，無線充電電路上焊接金屬屏蔽罩，并且還貼有金屬銅箔貼紙。

從PCB板上的絲印信息可知，OPPO這款40W無線快充充電器由立訊精密代工。

PCB板背面一覽，沒有焊接有芯片，左下角貼有一塊銅箔幫助無線充電主控芯片散熱，Type-C母座打膠加固。

USB-C輸入接口過孔焊接，金屬外殼上凹印KRCONN字樣，來自深圳市精睿興業科技有限公司。

將金屬屏蔽罩打開，從電路布局可見，OPPO AirVOOC 40W無線閃充充電器內部主要由供電電路和控制電路兩部分構成。其中供電電路部分分為降壓和升壓兩路，降壓電路通過MPS降壓轉換器實現降壓轉換后，用于給無線充電主控芯片、單片機、散熱風扇等部件供電；升壓電路則通過TI的升壓控制器控制，將輸入電壓升壓給無線充電功率級供電。無線充電功率管上涂有淡藍色硅膠接觸屏蔽罩幫助導熱。

主板另一面放置無線充電線圈進行輸出，并配有熱敏電阻進行溫度監控。

無線充電線圈緊密繞制，做工扎實。

熱敏電阻頭部貼在雙面膠上固定。

塑料殼邊緣有導電布接地。

最后再來看看風扇設計做工，風扇殼使用螺絲進行固定，線芯粘貼膠帶固定。

風扇中心區域特寫，所有器件和焊盤上方均鏤空處理降低厚度，線芯焊點飽滿。

將風扇拆下，另一面有環形密封膠圈密封起來，底部進氣。

風扇特寫，扇葉設計更薄更密，有效增強產品散熱性能。

觀察窗特寫，可以直觀的觀察到風扇的運轉情況。

這里是觀察窗的指示燈。

兩顆LED燈周圍有泡棉圍住，避免漏光。

全部拆解完畢，來張全家福。

拆解總結

通過拆解了解到，這款產品內部風扇和無線充兩部分之間通過導線插拔式連接，設計簡單組裝方便。無線充電部分采用了降壓供電和典型的DC-DC升壓和發射輸出架構。

降熱方面，OPPO采用了自研蝶翼風冷技術，而且風扇扇葉設計得很薄很密，其中一面還被透明塑料觀察窗封閉起來，底部進氣。細節到位，整體搭配下來大大增強了產品散熱性能。產品由立訊精密代工，無線充電線圈繞制緊密，導線焊接牢固，整體做工扎實。

OPPO這款40W無線閃充充電器機身扁平圓潤，表面啞光處理，不僅使用手感好而且攜帶也方便。產品將40W無線充和散熱功能結合在一起，不僅充電速度快而且將溫度控制的很好，是OPPO Ace2最好的無線充電伴侶。
