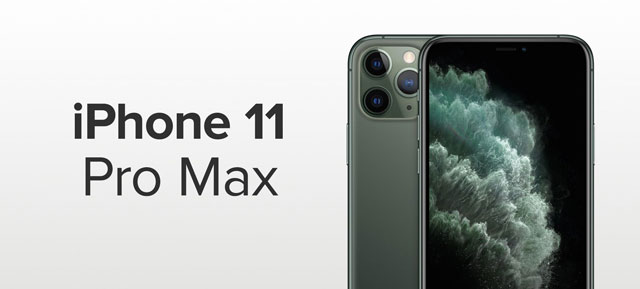

拆解iPhone 11 Pro Max手機：愛模切愛拆機 發表時間：2019/9/21 瀏覽：15506 所屬專題：手機拆解專題 標簽：iPhone 11 Pro Max 拆解 首先，我們來看一下 iPhone 11 Pro Max 的基本信息： A13 仿生 SoC，集成第三代神經網絡引擎 6.4 寸（2688 x 1242） 548 ppi 超級視網膜 XDR OLED 顯示屏，支持原彩顯示和 HDR（ 3D Touch 被移除） 后置 1200 萬三攝（超廣角、廣角和長焦），1200 萬前置攝像頭，支持 TrueDepth FaceID 硬件 64GB 板載閃存（256GB 和 512GB 可選） 千兆 LTE、WiFi 6、藍牙 5.0、NFC IP68 防水防塵 拆解前，X 射線查看一下內部情況 從左到右分別是，iPhone XR、iPhone XS Max 和 iPhone 11 Pro Max iPhone 11 Pro Max 的電池與去年的 iPhone XS 一樣，是單個 L 型電池。 主板尺寸似乎進一步減小，為了三核留出空間 將底部的螺絲擰下 使用翹片和開屏裝置打開 雖然蘋果宣傳今年的 iPhone 11 Pro Max 防水性能更好，但屏幕周圍的粘合劑與去年的基本相同 iPhone 11 Pro Max 的內部 巨大的 L 型電池與主板通過兩個連接器連接？這個是新設計。 增加一條線纜可能時為了支持反向無線充電 后置三攝 前置 Face ID 傳感器，線纜不再折疊在電池下方，拆解更容易 三攝組件，每顆鏡頭都有自己的連接線 繼續拆主板 比 iPhone XS 主板小很多，iPhone 11 Pro 與 iPhone 11 Pro Max 主板幾乎相同 依然是雙層主板，進行分離 打開之后就能看到 A13 芯片了 主板上的芯片包括 紅色：蘋果 APL1W85 A13 仿生 SoC，上面的還是 SK 海力士 H9HKNNNCRMMVDR-NEH LPDDR4X 橙色：蘋果 APL1092 343S00355 N018K600AL 01930 黃色：Cirrus Logic 338S00509 音頻解碼器 綠色：Unmarked USI 封裝芯片— 可能是 U1 超寬帶芯片 藍色：Avago 8100 中/高頻 PAMiD 紫色：Skyworks 78221-17低頻 PAMiD 粉色：意法半導體（STMicrolectronics）STB601A0N 電源管理 IC 更多芯片： 紅色：USI 339S00648 80753109 橙色：Intel X927YD2Q 調制解調器（基帶芯片） 黃色：Intel 5765 P10 A15 08B13 H1925 綠色：Skyworks 78223-17 PAM 藍色：81013 - Qorvo Envelope Tracking 紫色：Skyworks 13797-19 5648169 1927 MX 粉色：Intel 6840 P10 409 H1924 最后，紅色的是東芝 TSB 4226VE9461CMNA1 1927 閃存 繼續拆解電池，出人意料的事這次的電池比較好拆 只需將 Taptic Engine 震動馬達拆解，然后將易拉膠拽出，電池就可以拿出來了 iPhone 11 Pro Max 的電池容量為 3969 mAh，3.79V，總共 15.04 Wh。比 XS Max 多 2.96 Wh，比 Galaxy Note 10+ 5G 電池少 1.52 Wh。 iPhone 11 Pro Max 的電池厚度為 4.6 毫米，重量為 59.6 克，比 XS Max 電池厚了 0.7 毫米，重 13 克。除了電池容量增加，蘋果 A13 芯片支持 PMU 管理，讓電池續航增加了 5 個小時。 電池下放就是神秘邏輯板，作為電池、無線充電線圈和 Taptic Engine 的連接。昨天蘋果在支持文檔中提到，新款 iPhone 支持全新的電源管理系統，這個副板可能就是。 神秘邏輯板上的芯片包括： 紅色：意法半導體（STMicroelectronics）STPMB0 929AGK HQHQ96 153915 橙色：蘋果 338S00411 音頻放大器 黃色：德州儀器（TI）97A8R78 SN261140 A0N0T iPhone 11 Pro Max 的 XDR 顯示屏 顯示屏下的一顆芯片是 S2D0S23 G1927K3Q 608HVG. 最后是 閃電接口連接器 iPhone 11 Pro Max 的后殼上有 3 個散熱墊 拆解完畢！新款 iPhone 的電池更大，有兩根連接線，可能時為了反向無線充電。運行內存只有 4GB ，沒有知道哦啊哦專門為相機預留的內存芯片。可維修性得分 6 分。
