智能手機在拍攝功能上做文章已經不是什么新鮮事。為了突破硬件限制，自幾年前起，各大手機廠商都紛紛采取了后置雙攝像頭甚至多攝像頭的配備。而在多攝像頭配備方面，三星在去年年底發布的 Galaxy A9s 可謂是快人一步，采用了后置四攝的設計。本期拆評，就為大家帶來三星Galaxy A9s 的拆解，看看三星是怎么把四攝“塞”進手機里面的。

拆解亮點：

后置四顆攝像頭

主板不是三星傳統的“7”字形或“U”型

SIM 卡卡槽保留存儲卡擴展位

配置一覽：

SoC：高通驍龍 660 處理器 l 14nm 工藝

屏幕：6.3 英寸 Super AMOLED 全面屏丨分辨率 2220 × 1080丨屏占比 79.47%

存儲：6GB RAM + 128GB ROM ,支持存儲卡擴展

前置：2400 萬像素攝像頭

后置：800 萬像素廣角攝像頭 + 1000萬像素長焦攝像頭 + 2400 萬像素主攝像頭 + 500萬像素虛化攝像頭

電池：3800mAh 鋰離子電池

特色：后置四攝l漸變色效果后蓋

三星 Galaxy A9s 6GB + 128GB 國行售價為人民幣 3499 元。

由于屏幕為三星自家出品，所以針對屏幕的電源管理芯片理所當然地也只由三星“配套提供”。所以 Galaxy A9s 的主要元器件，除了存儲芯片之外，大部分還是來自高通。

存儲芯片占據了整機預估價格近 29% ，成為了Galaxy A9s 成本最高的元器件。這塊存儲芯片價格高的原因，除了其本身 6GB + 128GB 的存儲空間外，還反映在其工藝水平上。

內存和閃存并不是簡單的堆疊處理，其內部采用了三星獨有的芯片堆疊技術，使得整塊芯片的厚度能夠進一步壓縮。

同時，三星還利用自家開發的 MCP 移動 DRAM和 NAND 組件方面的專業技術，讓這個系列的存儲芯片能夠有更高的良率，從而確保其供貨穩定。

詳細拆解：

取出 SIM 卡卡托，三星 Galaxy A9s 的 SIM 卡卡托采用了雙卡 + 存儲卡擴展設計，存儲卡最高支持 512GB 的擴展，同時卡托還套有防水膠圈。

用熱風槍對手機后蓋邊緣進行加熱至 80°C ，再用撬片將其打開。后蓋與中框通過白色膠條進行固定，雖然 Galaxy A9s 采用后置指紋設計，但指紋識別模塊并沒有設計在后蓋上，所以打開后蓋時后蓋上并無任何部件與主板相連。倒是后置四攝的固定/保護蓋在后蓋取下的同時可以直接取出。

中框與內支撐之間通過螺絲進行固定。指紋識別模塊被固定在中框與內支撐之間，中框上為指紋識別模塊提供了一個固定用的凹槽。

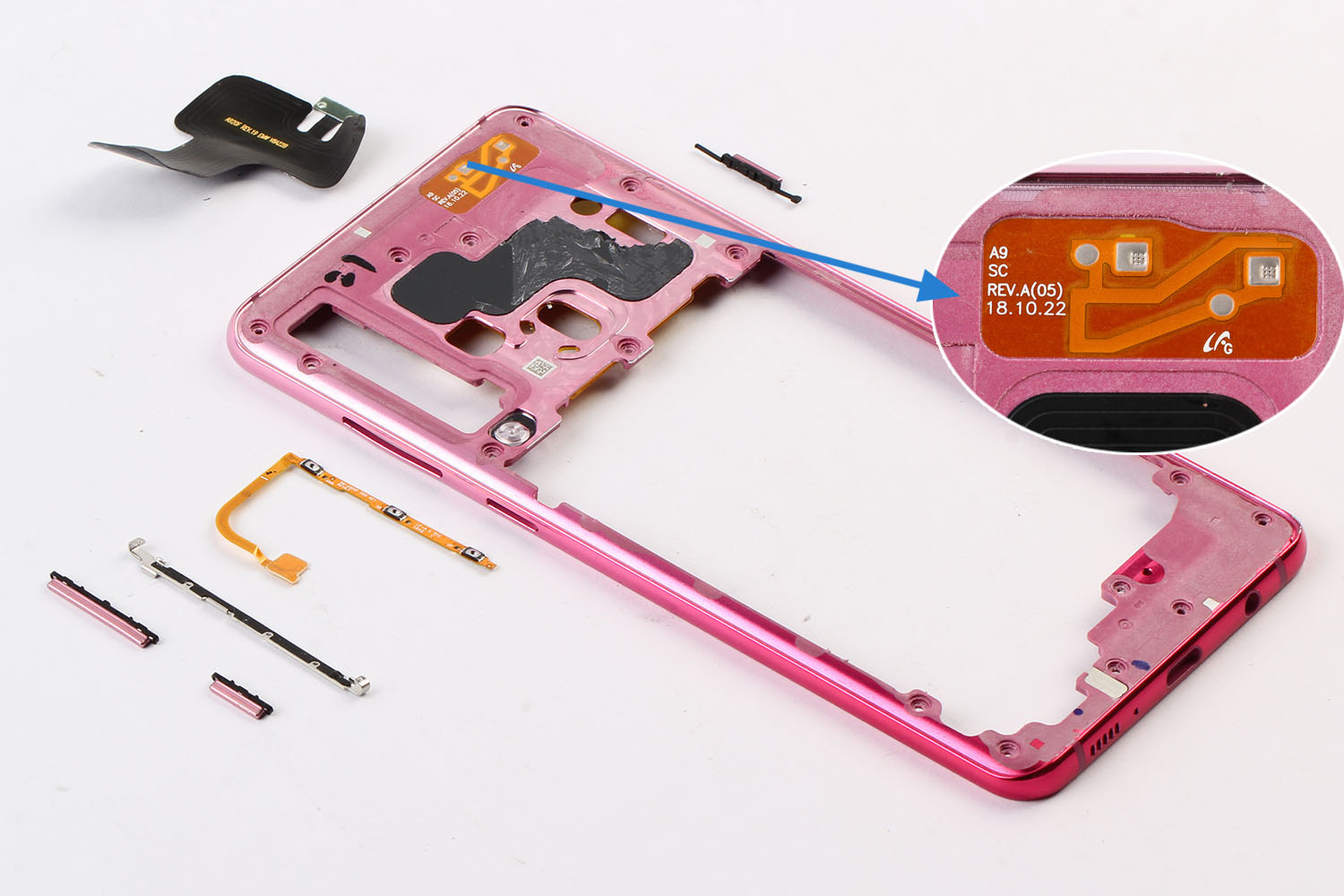

除了指紋識別模塊外，中框上還配有 NFC 線圈以及側邊的一些按鍵。其中 NFC 線圈采用膠固定在中框上，通過觸點與主板相連。

主板與副板之間通過排線連接，取下排線之后方可取下電池。電池通過兩條雙面膠固定在機身上。

將主板、副板、前后攝像頭模組等部件取下。內支撐上對應主板處理器、閃存芯片、電路保護芯片等主要發熱位置都貼有導熱硅脂幫助散熱，而后置攝像頭模塊則通過雙面膠固定在主板上。

最后將屏幕與內支撐分離，將屏幕一側放在加熱臺加熱，屏幕與內支撐之間通過黑色膠和屏幕背板上的雙面膠進行固定，所以只需將屏幕加熱至 80°C 即可將兩者分離。

主要元器件解析：

正面：

紅色-Qualcomm-SDM660-高通驍龍660八核處理器

黃色-Samsung-KM2V7001CM-6GB內存+128GB閃存芯片

綠色-NXP-PN80T-NFC控制芯片

藍色-DSP-D4A1A-音頻處理器芯片

紫紅-STMicroelectronics-六軸加速度傳感器+陀螺儀

背面：

洋紅-Murata-SFML6N0H001-音頻放大器芯片

黑色-Samsung-S2D0S03-屏幕電源管理芯片

紫色-Qualcomm-PM660A-電源管理芯片

紅色：Qualcomm-PM660-電源管理芯片

黃色-Qualcomm-WCN3990-WiFi/BT芯片

橙色-Qualcomm-SDR660-射頻收發芯片

藍色-Skyworks-SKY77656-11-功率放大器芯片

青色-前端模塊芯片

綠色-Skyworks-SKY77786-1-功率放大器芯片

或許是要保留足夠位置去放置后置四攝的關系，三星 Galaxy A9s 的主板設計可以說是近年來“最不三星”的一款機型。主板并沒有采用三星慣常的“7”字形或“U”型設計，而是采用了較為方正的設計。為了控制手機的體積，加上還要容納后置四攝的攝像頭模組，使得主板上元器件的排布相當緊湊。

后置四攝詳解：

三星 Galaxy A9s 采用了后置四攝設計，后置四攝被整合成一個模塊。然而，雖是一個模塊，但每個攝像頭依然采用各自單獨的軟板與主板相連。

按照上圖自上而下排布，攝像頭分別為廣角攝像頭、長焦攝像頭、主攝像頭以及虛化攝像頭。

廣角攝像頭為 800 萬像素，視角為120°，型號為三星 S5K4HAYX 。

長焦攝像頭為 1000 萬像素，型號為三星 S5K3M35M。

主攝像頭為 2400 萬像素，支持 OIS 防抖，由索尼提供。

虛化攝像頭為 500 萬像素，型號為三星 S5K5E9YX ，這枚攝像頭并不參與直接成像。

前置攝像頭為 2400 萬像素，光圈為 F2.3，這顆攝像頭也是由索尼提供。

其他模組信息：

屏幕：

三星 Galaxy A9s 的屏幕為 6.3 英寸的 Super AMOLED 屏幕，屏幕分辨率為 2220 × 1080 ，型號為三星 AMS628RF05 。

電池：

三星 Galaxy A9s 的電池容量為 3800mAh ，電池由生產商 ATL 提供。

拆解評分：

總結：

后置四攝毫無疑問是三星 Galaxy A9s 的一大亮點，但通過拆解，該機更大的亮點或許會變成它是近年來內部結構“最不像三星”的三星手機。

三星 Galaxy A9s 的中框與主副板屏蔽罩“連成一體”也是 Galaxy A9s 內部結構的一大亮點。這樣設計的主要目的是為了讓手機內部各個部件有更好的固定和保護。

此外，Galaxy A9s 的主板一改三星以往慣常采用的“7”字形或“U”型設計，而采用了較為方正的處理，這樣的設計一方面或許會和后置四攝需要空間擺放，另一方面或許會是為電池騰出更多空間，畢竟在中端機型上配備3720mAh 的電池對于國外廠商的中端機型來說并不常見。
