本文為剛剛發布不布的 11 英寸全新 iPad Pro 和 Apple Pencil 的詳盡拆解。

全新 iPad Pro 采用了全面屏設計，圓角 LCD 屏幕，那么在全新 iPad Pro 的內部有又什么變化呢？一起來欣賞下。

首先，我們了解一下基本配置

11英寸 LED 背光 Oxide TFT Liquid 視網膜顯示屏，分辨率 2388 x 1668，264 ppi，支持 ProMotion 技術

8 核蘋果 A12X 仿生芯片，集成 M12 運動協處理器，7 核 GPU

1200萬 后置攝像頭，支持 60fps 4K 視頻錄制，700 萬 前置 TrueDepth 相機，支持 1080p 視頻錄制

自動均衡、4 揚聲器

面容ID、5個麥克風，環境光傳感器，加速度傳感器，氣壓計，3 軸陀螺儀

802.11a/b/g/n/ac 雙頻 MIMO Wi-Fi + 藍牙 5.0

容量選擇 64GB、256GB、512GB 或 1TB

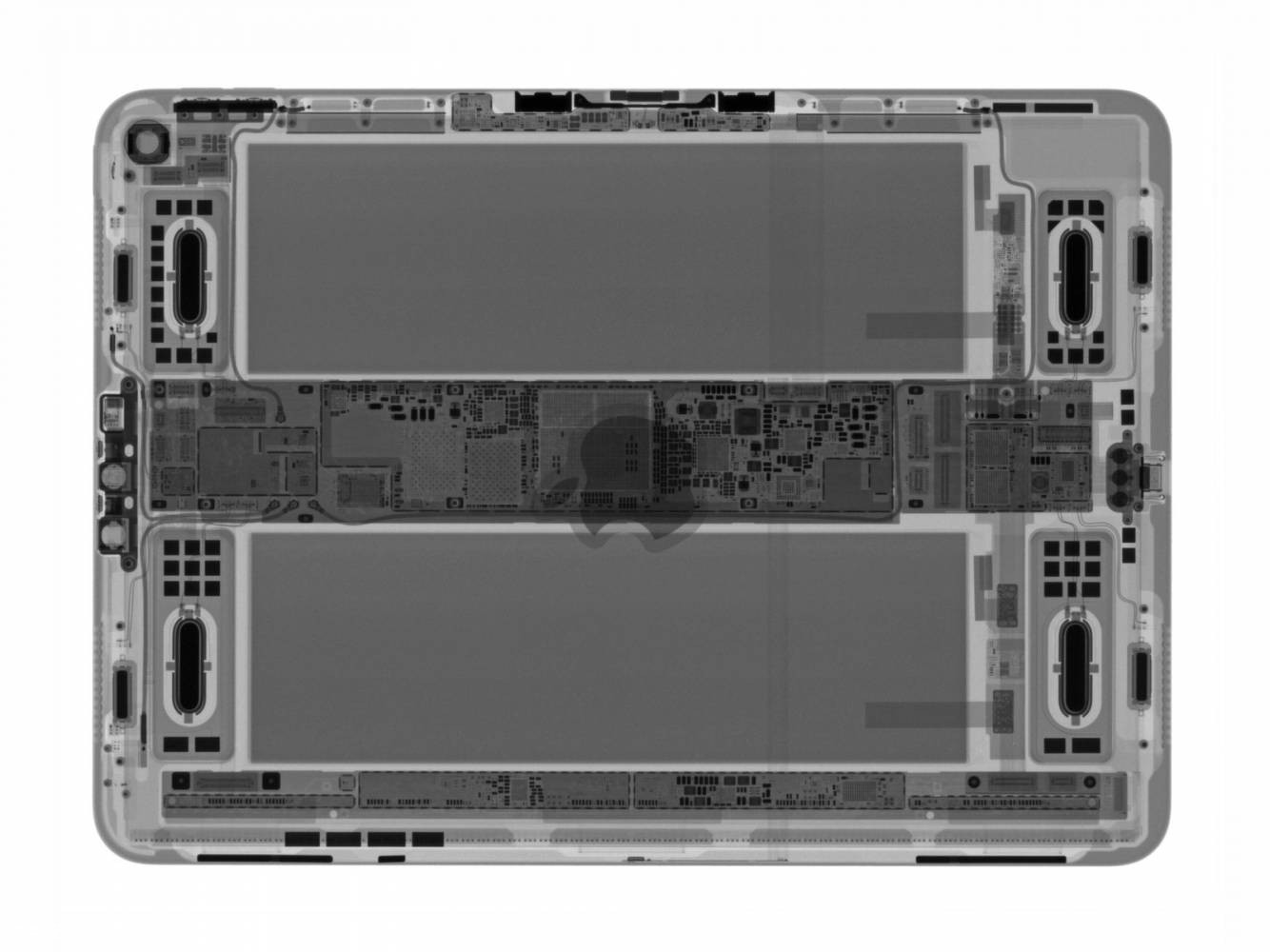

X 射線下的 iPad Pro

2018 款 iPad Pro 有了全新模具型號：A1980

與 10.5 英寸的上代產品相比，只有邊緣小了 0.2 毫米左右

全新 iPad Pro 采用 USB-C 接口，取代了 Lightning 接口，麥克風接口也移除了

加熱 iPad Pro 的屏幕

通過吸盤和塑料片慢慢將屏幕打開

打開之后注意屏幕連接線

將連接線斷開，就看到了電池以及遮蔽罩下的主板

這就是全新的 Liquid 視網膜顯示屏，與上代 iPad Pro 相同，支持 120Hz 刷新率

顯示屏上的芯片包括：

紅色：譜瑞科技(Parade Technologies) DP825 時序控制器

橙色：德州儀器 TPS65158

黃色：Intersil 24883A D826AB

將 iPad Pro 主板上的遮蔽蓋撕下

將主板拆下，主板上的芯片包括：

紅色：蘋果 APL1083 A12X 仿生 SoC

橙色：東芝 TSB3247M61710TWNA1 閃存（64GB）

黃色：2 顆 鎂光 8MBT9 D9WHG RAM 運行內存（4GB）

綠色：恩智浦 100VB27 NFC 控制器

粉色：蘋果 USI 339S00551 Wi-Fi 、藍牙 模塊

藍色：2顆 博通  BCM15900B0KWFBG 觸控屏控制器

紫色：德州儀器 CD3215C00 能源控制器

主板背面的芯片：

紅色：意法半導體 STB601A0 PMIC 電源管理 IC

橙色：343S00252-A0 1834PHHE

黃色：343S00257-A0 1834PHGI

綠色：343S00248-A0 1835NHGY

粉色：343S00235 88A49H8 D TI

藍色：P13DPXT2 05A12LBE 1832GC

接下來是電池

這次的 iPad Pro 電池采用 U 型 設計

電池的數據為 7812毫安時、3.77V，29.45Wh

接下來是 面容 ID，與 iPhone X 上的硬件差不多

后置攝像頭

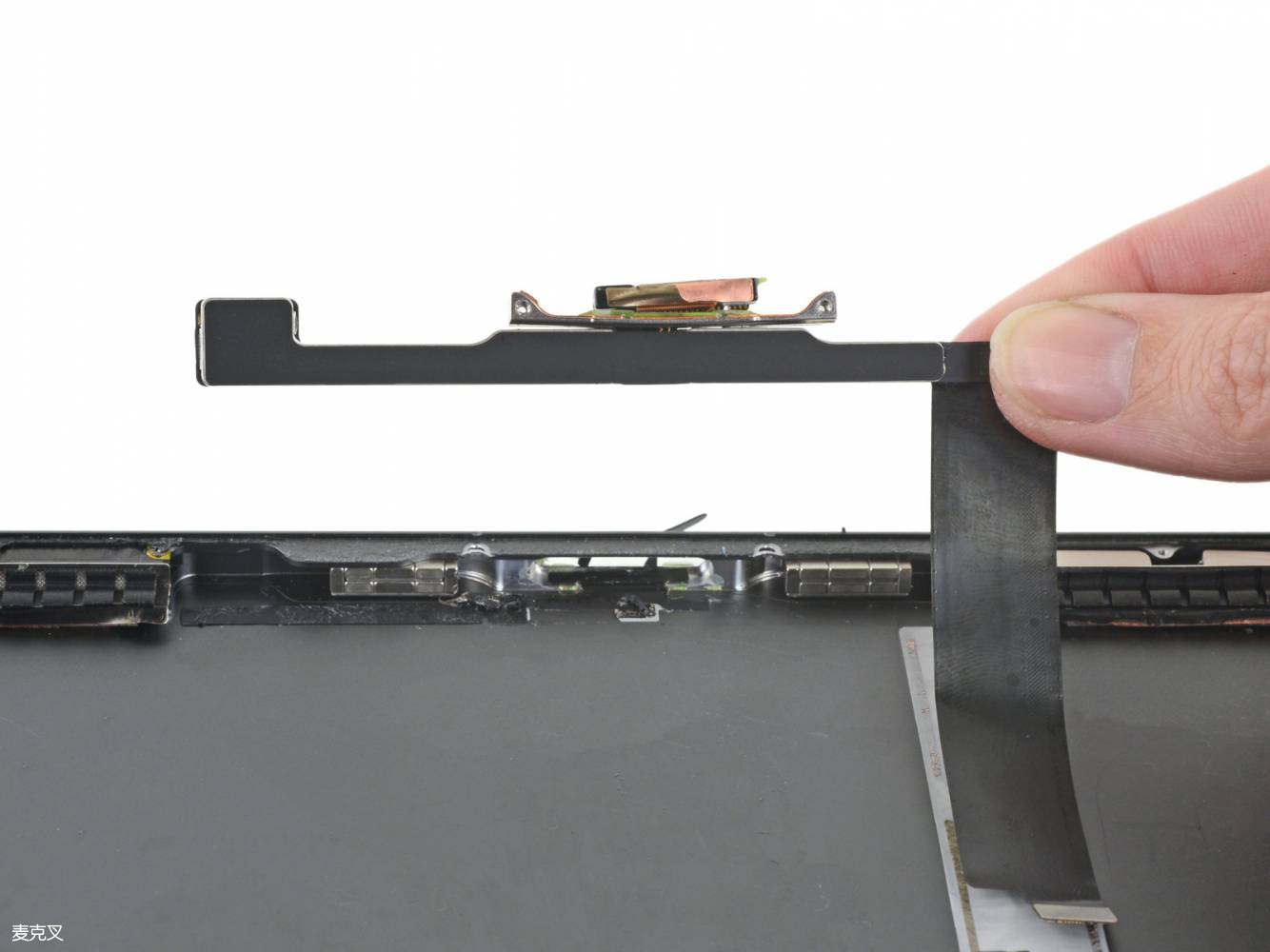

將揚聲器拆下

揚聲器下面個大量的磁鐵，方便 iPad Pro 連接外設配件

這是 Apple Pencil 的充電板，上面的芯片包括意法半導體 STM32L476JGY6 ARM Cortex MCU

最后是 USB-C 連接器

第二代 Apple Pencil

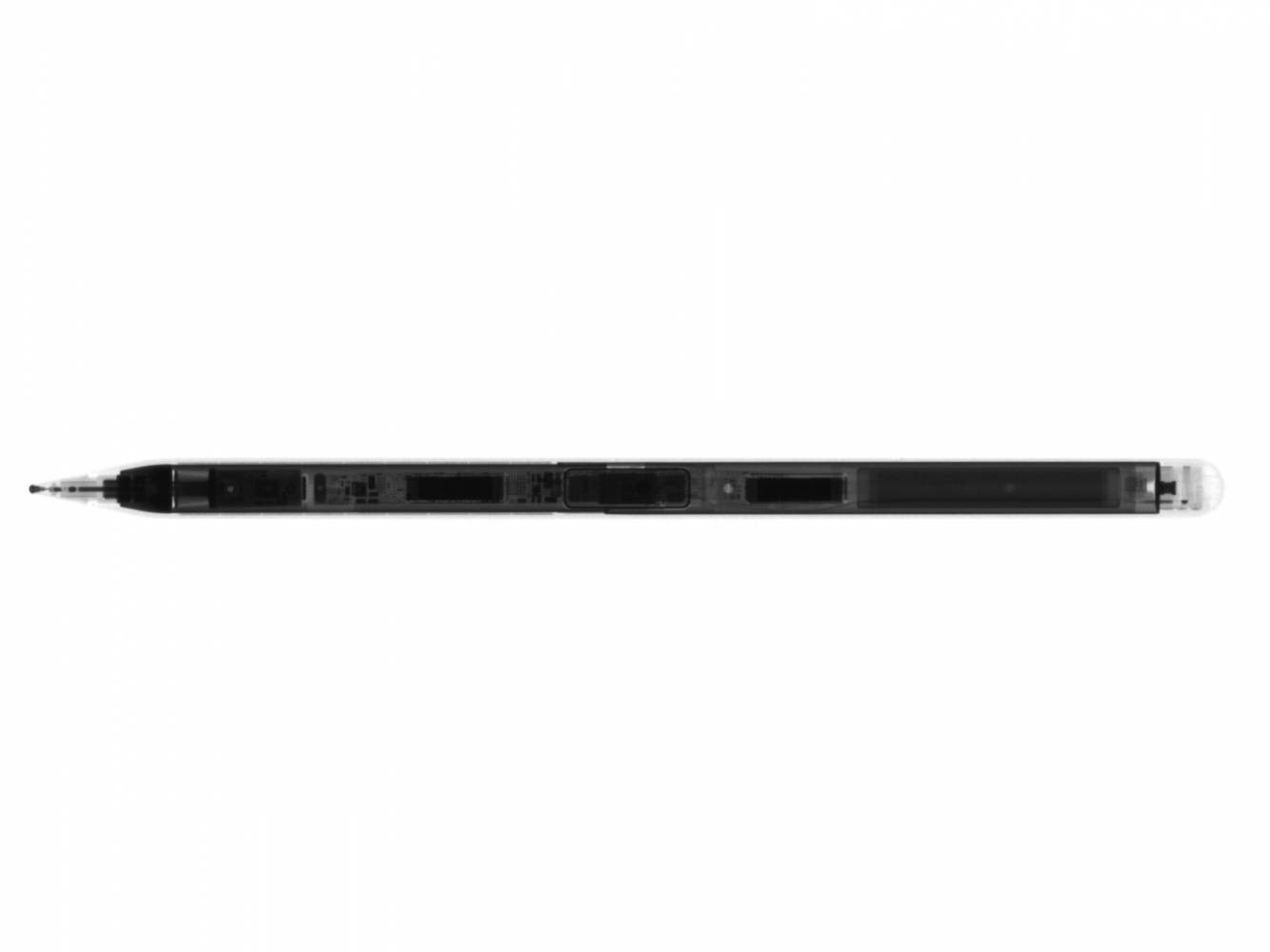

X 射線下的 Apple Pencil

只能通過破壞的方式，才能打開 Apple Pencil 2

可以看到無線充電組件、磁鐵等

Apple Pencil 上的芯片包括：

紅色：電池

橙色：無線充電圈

黃色：磁鐵

綠色：博通 59358A0 觸控控制器

粉色：蘋果 343S00250 IC

拆解完畢！全新 iPad Pro 的 USB-C 接口采用獨立式設計，如果損壞，可以單獨更換。
