【原創】模切產品工藝設計解析連載（二）

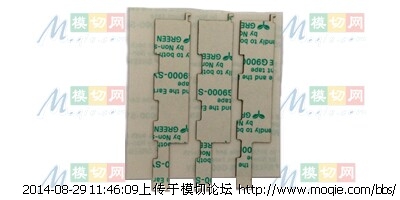

樣品名稱：電路板緩沖泡棉

樣品結構：上下各**層無紡布雙面膠，帶手柄位

使用說明：此樣品用在電路板上，作用：固定，緩沖

模具選擇：此樣品簡單，公差要求范圍大，選擇模具為膠版模。

設備選擇：普通平刀機加復合機

產品要求：滿足客戶公差要求正負0.2mm，產品無變形無皺褶等痕跡。
模切工藝：
1.復合泡棉加雙面膠兩邊復合，把兩邊的雙面膠復合后，就不能收卷,收卷就會產生皺褶，因此先復合**邊的泡棉。
2.把復合好的**邊泡棉跟機復合另**面，采用上下模切，從上往下切產品整體外框構架，從下往上切**條直線，即手柄位。
3.模切完后先排掉手柄處廢料，包括雙面膠加泡棉等廢料，然后翻轉180度，到復合機，采用剝離刀剝離產品外框廢料。
