「OPPO R9」與「OPPO R9 Plus」的VOOC 閃充、1600 萬前置攝像頭、1.66mm 超窄邊框、鋯寶石指紋按鍵等關鍵詞突出了 OPPO 的與眾不同。「充電五分鐘，通話兩小時」這一經典廣告再次用在了 R9 系列上，除此之外 OPPO 到底又有那些獨具特色的技術呢？

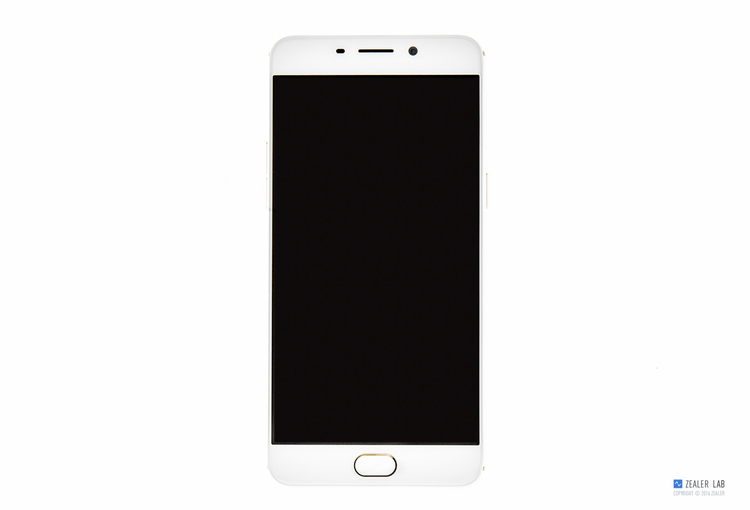

▲ R9 正面
屏幕邊框設計很極致，視覺沖擊力很強
▲ R9 背面
玫瑰金的背面，僅有兩條天線分割線，且塑膠有加色粉，使天線分割線同玫瑰色更加協調。

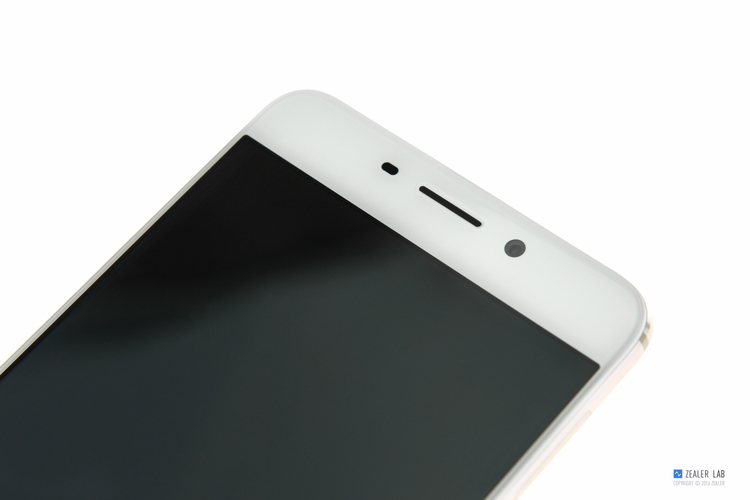

▲ R9 額頭
頂部光感孔、聽筒孔 & 前 CAM 開孔不居中。
▲ R9 下巴
指紋識別為跑道型設計，居中放置。注意，兩側有觸摸按鍵，并未做絲印。
▲ 從左到右依次為耳機孔、主 MIC 孔、螺絲孔、Micro-USB 和喇叭孔
不過，主 MIC 孔與喇叭孔大小不一致，有些不協調。
▲ 拆機所需工具：
「螺絲刀」、「鑷子」、「撬棒」、「吸盤」、「撬片」、「屏幕分離機」。
——————————————————————
Step 1：取出「卡托」
——————————————————————

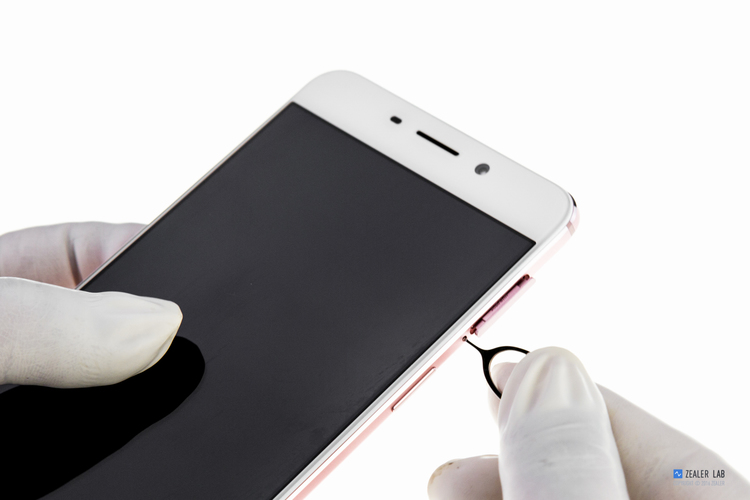

▲ 取出「卡托」。

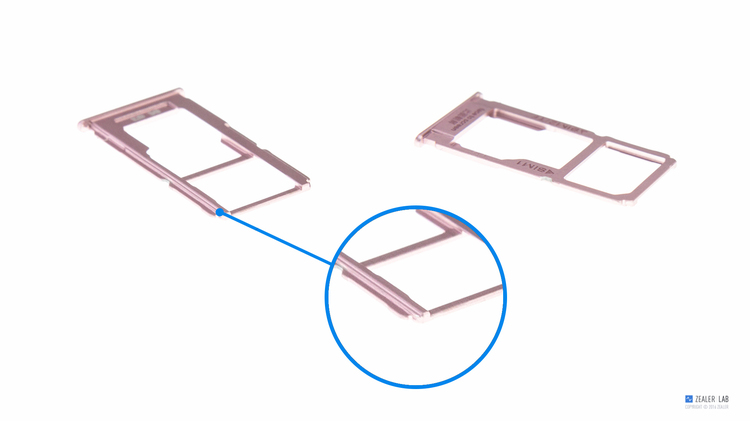

▲ 卡托為三選二「SIM1：Nano-SIM；SIM2/TF：Nano-SIM & T-card」設計；
材質為鋁合金，采用 CNC「 Computer Numerical Control 數控技術」工藝，表面為「陽極氧化」處理，
卡托前端有做「T」型防呆設計，避免卡托插反無法取出和損壞 SIM 接觸端子。
不過，鋁合金后殼并未配合卡托防呆，僅卡座配合卡托實現防呆。
——————————————————————
Step 2：拆卸螺絲 ＆ 拆卸「后殼」
——————————————————————
▲ 卸下底部兩顆 Torx「梅花」螺絲
▲ 用吸盤吸起屏幕一角，用力吸開一條縫，同時，借助翹片。
從實際拆機來看，屏幕組件與后殼扣合較緊，很難拆解。
據 ZEALER | LAB 分析，出現此種情況的原因是前殼的「公扣」& 后殼的「母扣」全部為「金屬」，沒法實現像塑膠一樣的彈性形變。
▲ 前殼組件 & 后殼
前殼組件和后殼采用「螺絲 & 扣位」的形式固定。
內部裝配較為規整，顏色統一。
前殼組件周邊多處有加貼泡棉膠 & 泡棉，以增強機身防水和防塵
▲ 后殼頂部
銀灰色位置為「前 CAM 」接地，「分集天線」 & 「GPS 天線」 & 「Wi-Fi / BT 天線」饋點；
后殼材質為 6063 鋁合金，采用「CNC & 納米注塑」加工工藝，表面為「陽極氧化」處理
▲ 后殼底部
銀灰色為「主天線」饋點
▲ 側鍵鍵帽
側鍵鍵帽采用「鋼片 & 卡扣」方式固定
——————————————————————
Step 3：分離主板
——————————————————————

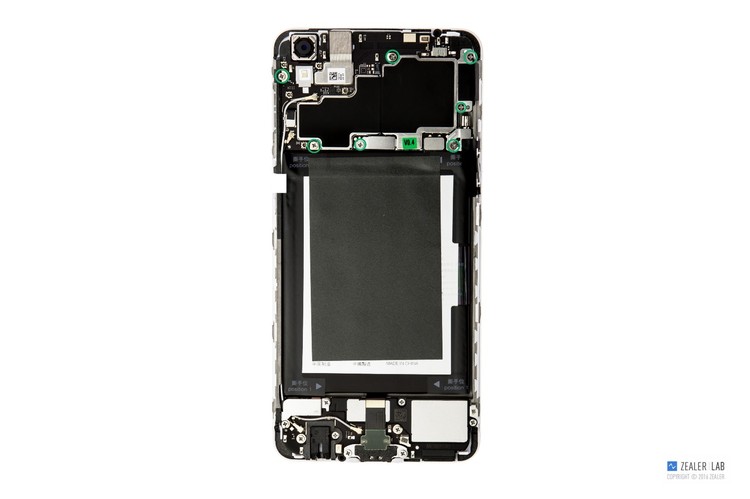

▲ 主板采用螺絲固定，一共有 7 顆「十字」型螺絲。
▲ 優先斷開 BAT BTB，然后擰下主板 7 顆固定螺絲，分別取下 Micro-USB BTB、屏幕 BTB、馬達上固定鋼片，
再依次斷開 BAT BTB、Micro-USB BTB、屏幕 BTB、 RF 連接頭。
（備注：綠色：BAT BTB；淺藍色：Micro-USB BTB；紅色：屏幕 BTB；桃紅：馬達；黃色：RF 連接頭）
▲ 用手即可很輕松的拿起主板。
主板僅有螺絲固定
▲ 分離完成
前殼鎂合金在主板處開孔較少，利于主板熱量擴散。
另外，后 CAMERA 位置為鎂合金，利于 CAMERA 熱量擴散
——————————————————————
Step 4：取下「前 CAM 」& 「后 CAM」
——————————————————————
▲ 用撬棒撬起「前 CAM」BTB，取下「前 CAM」；
然后用鑷子掀起「后 CAM」BTB 上固定「鋼片」
「后 CAM」BTB 上固定「鋼片」采用類似屏蔽架 & 屏蔽蓋扣合的方式固定
▲ 「前 CAM 」16.0M，F(xiàn)F，光圈 2.0，5P 鏡頭；供應商「組裝 」：SUNNY，型號：D4S01A。

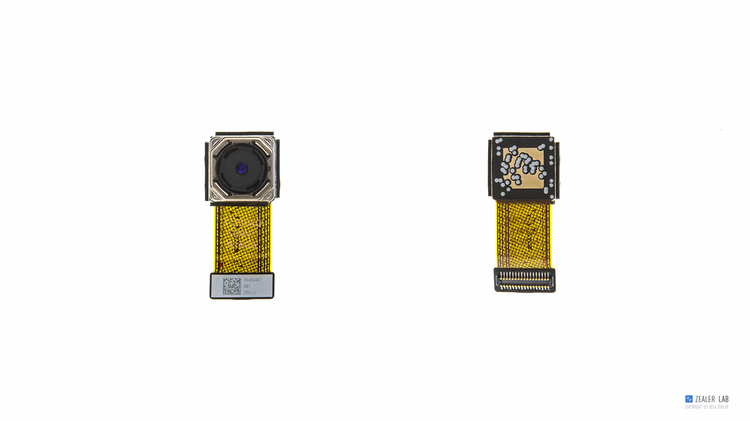

▲ 「后 CAM 」13.0M，AF，BSI，光圈 2.0，5P 鏡頭，1/3.06 英寸 CMOS 感光元件，
光圈為 f2.2，單個像素點面積為 1.12μm，PDAF 相位對焦；
供應商「組裝 」：SUNNY，型號：F13S04Q。
——————————————————————
Step 5：拆卸屏蔽罩 & 主板功能標注
——————————————————————
▲ 主板 TOP 面
屏蔽罩為雙件式設計，屏蔽蓋內有貼絕緣膠帶、導熱硅膠。
SoC、RAM & ROM IC 放置 TOP 面，其中，SoC 芯片區域發熱量較大。
▲ 主板 BOTTOM 面
屏蔽罩為雙件式設計，屏蔽蓋內有貼絕緣膠帶、導熱硅膠。
POWER、RF、GPS/Wi-Fi/BT IC 放置 BOTTOM 面，其中，POWER 芯片區域發熱量較大。
SoC ： CPU：MTK， MT6755V ，8-core ,64-bit，Cortex-A53，Main Frequency 2GHz
GPU：Mali-T860，Dual core 64 bit，700MHz
RAM & ROM ： SEC「三星電子」，KMRC10014M ，RAM：4GB ; ROM：64GB ;
SPEAKER DRIVER IC「喇叭驅動」： NXP，TFA9890A，high efficiency class-D audio amplifier with a sophisticated speaker boost and protection algorithm
GPS/Wi-Fi/BT/FM IC ：MTK，MT6625LN，Dual Frequency Wi-Fi/BT 4.0/GPS/，GLONASS/FM
POWER AMPLIFIER MODULE「功率放大器」：Skyworks，77463-11，Supports WCDMA，High-Speed Downlink Packet Access 「HSDPA), High Speed Uplink Packet Access 「HSUPA」，High Speed Packet Access (HSPA )， and TD-SCDMA modulations.
RF TRANSCEIVERS ： MTK，MT6176V
POWER 1 MANAGEMENT IC ： MTK，MT6351V
POWER 2 MANAGEMENT IC ： MTK，MT6311DP
CHARGE MANAGEMENT IC：TI，BQ24196，2.5-A Single Cell USB/Adapter Charger with Narrow VDC Power Path Management and USB OTG
——————————————————————
Step 6：取下「喇叭 BOX」＆ 副板
——————————————————————

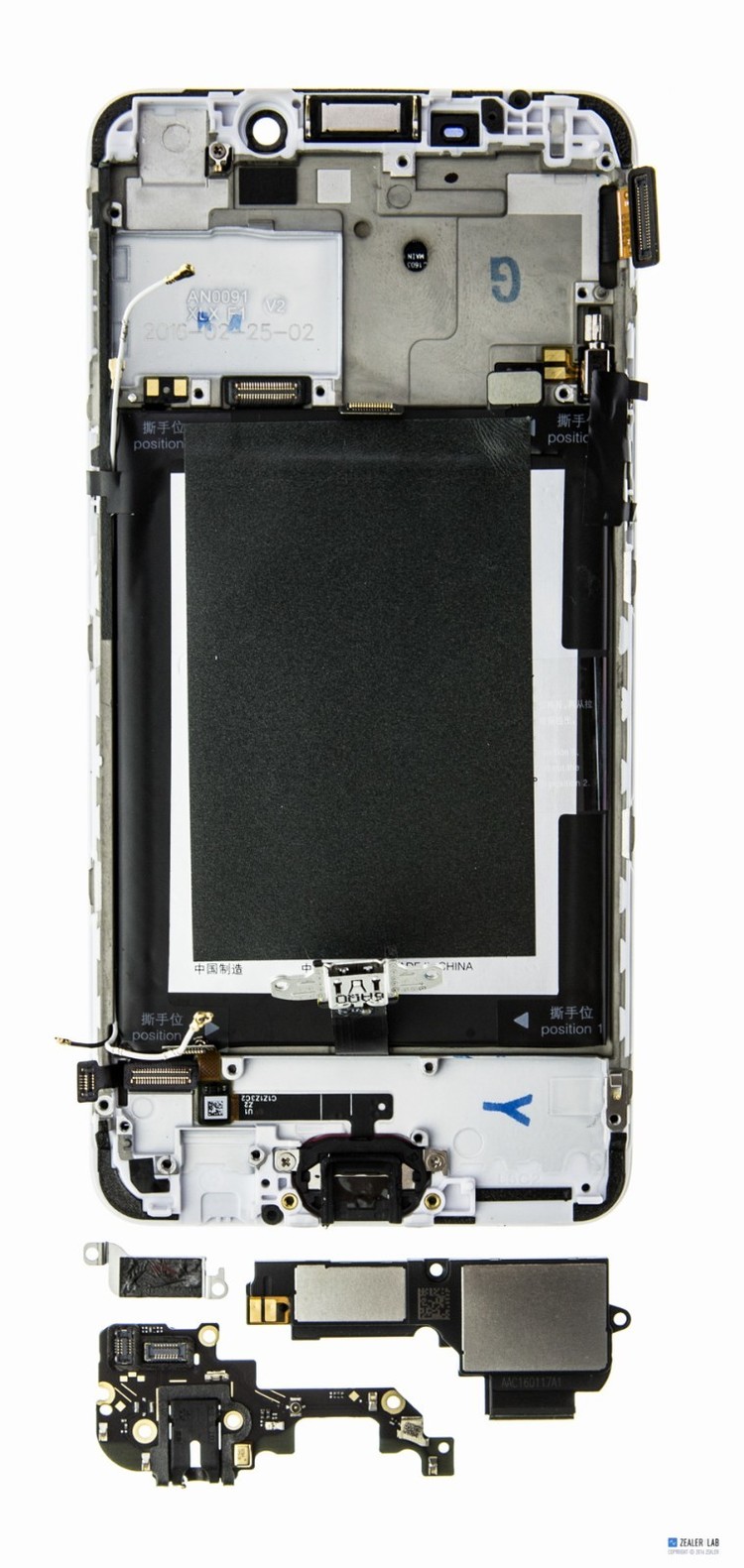

▲ 喇叭 BOX ＆ 副板附近一共有 9 顆固定螺絲。
▲ 擰下螺絲后即可很輕松取下。
▲ 「喇叭 BOX 」
采用側出音的方式，雙面都有鋼片，有效減小喇叭 BOX 厚度，從而實現超薄機身
▲ 副板標注
——————————————————————
Step 7：取下電池
——————————————————————
▲ 取電池
電池由黑色膠紙固定，先撕起四個撕手位，
然后拉起透明手柄，電池即可取出，而黑色膠紙留在前殼電池倉
▲ 黑色膠紙
黑色膠紙「膠粘性較弱」為單面背膠，而前殼上黑色膠帶「膠粘性較強」。
因膠粘性差別較大，拉起電池就會出現電池可以輕松拉起，而黑色膠紙卻留在電池倉，設計很巧妙
▲ 電池
電池為鋰離子聚合物材質，為內置設計，6PIN BTB 連接，電芯為 ATL 提供；
電池容量：2850mAh / 10.83Wh（TYP）；額定電壓 3.80V；充電限制電壓為 4.35V。
▲ 充電器
支持 OPPO 獨有 VOOC 閃充技術；
輸入：100 - 240VAC，50/60Hz，0.6A；
輸出：5V / 4A。
▲ Micro-USB 連接座 & 連接頭
Micro-USB 為非標 7PIN，為配合 VOOC 快充技術專門設計，目前，市面使用較少。
主流為 5PIN Micro-USB，未來趨勢為 Type-C
—————————————————————————
Step 8：取下聽筒 & 振動馬達 & Micro-USB & 指紋識別
—————————————————————————
▲ 先擰下指紋識別固定支架上兩顆螺絲「十字螺絲比較短」，取下固定支架；再取下聽筒、馬達。
▲ 指紋識別
指紋識別 SENSOR 為 Fingerprint Cards AB (FPC) 提供，規格為 FPC1245；組裝為歐菲光；
指紋識別蓋板采用鋯寶石陶瓷材料，表面硬度達到 8.5 莫氏
——————————————————————
Step 9：屏幕組件拆解
——————————————————————
▲ 使用屏幕分離機加熱「前殼組件」，然后分離前殼與屏幕組件。
▲ 屏幕 ＆ 前殼
屏幕采用「點膠」工藝固定在前殼上
前殼采用「模內注塑」工藝，金屬部分為「鎂合金」材質。
屏幕背面有貼一層「黑色泡棉」，前殼TOP面有貼「石墨散熱膜」。
▲ 屏幕
R9 因?qū)⒅讣y識別放置 TOP 面，屏幕采取倒放。
屏幕材質為 AMOLED 采用，為 ON-CELL 工藝，TP IC 為 Synaptics 提供
▲ 撕起觸摸按鍵 FPC
觸摸按鍵 FPC 采用雙面膠 & 帶膠導電布固定

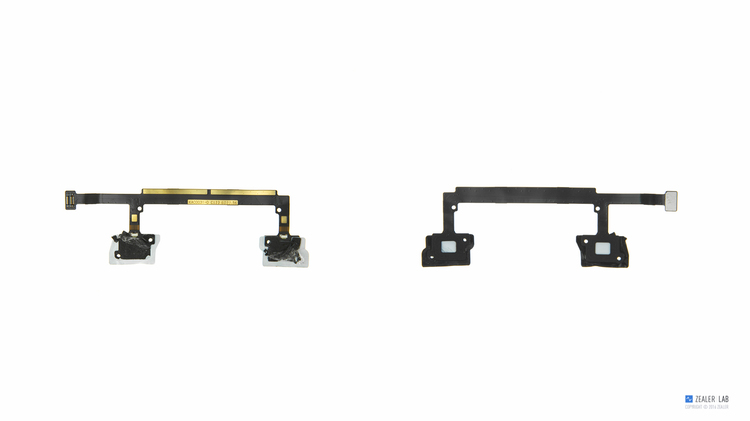

▲ 觸摸按鍵 FPC
觸摸按鍵 FPC 在按鍵處通過「回型」走線，實現觸摸功能，同時，放置了側發光 LED。
另外，F(xiàn)PC 在觸摸處有導光膜和遮光膠包裹
OPPO R9 采用了金屬一體機身，2.5D 玻璃蓋板的設計，初次看感覺像是 MX5 和 iPhone 6s 的合體，不過，個別地方還是有些不同的。比方說，額頭開孔設計，OPPO R9 光感開孔為「跑道型」。另外，背面天線分割線——僅有兩條，且塑膠材料有加入色粉，分割線同金屬陽極氧化顏色更為趨近。還有，超窄邊框 1.66mm 設計也是很極致。
回想起 OPPO N1 首創的翻轉 CAMERA 設計，還有獨創 VOOC 快充技術，至今讓人記憶猶新。不過，R9 似乎找不到可圈可點的創新設計，有種止步不前的感覺，似乎有悖「美因苛求」的廣告語，苛求的高度還不夠，也許是我們對 OPPO 期望值太高的緣故。
另外，OPPO R9 在防水和防塵設計上挺像 vivo Xplay 5 的內部設計，隨處可見泡棉、泡棉膠，從主板周邊、側鍵「內」、屏幕 BTB、喇叭孔、MIC 孔、耳機孔都能看到泡棉，但實際上屏幕組件與后殼周邊、SIM 卡托孔、SIM 卡針孔、Micro-USB、側鍵「鍵帽」卻沒有任何防水和防塵的設計。不能不說 OPPO 對防水和防塵的重視，但方向需要調整——好鋼要用在刀刃上，盼 OPPO 下一代產品在防水和防塵的設計上有質的飛躍。總之，在防水和防塵設計設計上，OPPO 還得向 SONY Z5、SAMSUNG S7 edge、iPhone 6s 等機型借鑒。
結構設計優、缺點及建議匯總?cè)缦拢?br />
優點：
1. 結構設計：拆卸后殼，并未出現藕斷絲連的情況，裝配簡潔；
2. 螺絲種類 & 數量： 4 種螺絲： Torx「梅花」螺絲 2PCS、十字「灰」平頭螺絲 1PCS、十字「長」螺絲 17PCS、十字「短」螺絲 2PCS，共 22 PCS；
3. 電池裝配設計：增加一層單面背膠的黑色膠紙，黑色膠紙上雙面膠粘性較弱，拆卸方便，利于售后維修；
4. SIM 卡托：卡托前端有做「T」型防呆設計，避免 SIM 卡托插反損壞內部 SIM 端子；
5. 環境光 & 距離傳感器的設計：選用了環境光 & 距離傳感器貼片小板的標準物料，直接貼片在主板，方便生產裝配及售后維修；
6. 指紋識別裝配方式：從機身內側裝配，采用小支架固定，利于售后維修；
缺點：
1. 非標 Micro-USB: Micro-USB 為了配合 OPPO VOOC 閃充技術，專門定制了一種非標 Micro-USB 7PIN，如數據線出問題需更換，僅能從 OPPO 購買「普通數據線不能滿足大電流充電要求，可能出現發熱嚴重，引起短路或火災等風險」；
2. SIM 卡托：卡托帽和托盤一體式設計不推薦，累計公差較大，可能出現凸起或者凹陷等不良問題，推薦采用自適應結構設計——卡托帽和托盤分離；
3. 防水和防塵的設計：主板周邊、側鍵「內」、LCM & TP BTB、喇叭孔、MIC 孔、耳機孔等都有加泡棉密封，但屏幕組件與后殼周邊、SIM 卡托孔、卡針孔、Micro-USB、側鍵「鍵帽」卻無防水和防塵設計，防水和防塵設計還得向 SONY、SAMSUNG、APPLE 等機型借鑒；
建議：
1. 數據接口： 7 PIN Micro-USB 為非標設計，推薦 Type-C 接口，采用 USB 3.1 Type-C 標準，既解決了用戶使用時需要防呆的問題，又完全滿足 5V/4A 充電要求「USB 3.1 Type-C 標準最大充電功率可以達到 100W」；
2. 裝配設計：主板、電池、喇叭、副板放置屏幕組件上，會給維修帶來不必要的麻煩，做為一體機身的設計，屏幕一直是智能機維修排在首位，推薦屏幕單獨做支架，其它所有器件放置后殼，非常利于售后維修；
3. 前殼扣位設計：前殼組件很難拆解，前殼公扣與后殼母扣全部為金屬，無彈性變形空間，扣位設計還得向 APPLE、魅族等機型借鑒；
4. 內部設計美觀性：整體做的較好，但個別地方還有待提高；
機身內部隨處可見泡棉、泡棉膠、黑色膠紙，整潔性欠佳；
