由于iPhone 6s在構造上相比iPhone 6來說變化不大，最大的變化是搭載了全新的人機交互功能——3D Touch，蘋果在營銷上也將其著重宣傳作為賣點。
和往年一樣，iPhone6S逃不脫緋聞纏身。最近媒體相繼傳出，3D Touch可能會影響玩3D游戲體驗，出現抖動或發熱不正常；雙版本的A9處理器支持的電池續航能力有差異部分用戶要求退貨。蘋果只公布了完整的數據來回應兩個版本的A9續航差距在2%~3%，并沒有對玩3D游戲出現抖動的問題做出答復。那么，植入了3D Touch的iPhone 6s屏幕是否存有損用戶體驗？這快面板的做工是否依然保持著高水準的做工？通過對iPhone 6s屏幕拆解，近距離觀察藏在屏幕里的那顆3D Touch的傳感器和8面不同用途的薄層。
壓力觸控早已有之，中興、華為也搶先發布了搭載此功能的新機器，到底蘋果的3D Touch技術和安卓手機Force Touch有多大的差距？小編在微博上看到有用戶拿出華為Mate S作為參照表示：“蘋果用一顆獨立的IC，并且在屏幕底下有個感應層，布了96個感應通道偵測壓力值，前后開發了將近一年做了無數測試。你們知道m(xù)ate S多少感應通道嗎？1個，雖然搶先發布了但現在都不能量產。”
雖然庫克把營銷的重要性提升到了一個前所未有的高度，但是追求產品的極致是蘋果在喬布斯帶領的那個時代遺風。兩者一直相鋪相成締造蘋果科技生態帝國，只是如今的蘋果將營銷放到了明面，而將技術的深度隱藏在產品內部。正如iPhone6S的官方宣傳語一樣，“唯一的不同是處處不同”，iPhone6S這次確實是重新定義了手機屏幕。
我們所知的iPhone 6屏幕的內部構造：
-3D Touch和電容式傳感器層
-柔軟的覆蓋玻璃
-4.7英寸Retina HD面板，分辨率為1334*750，326ppi
-集成觸摸數字轉換器
塑料框架上的夾子將屏幕固定到 iPhone 機身上。

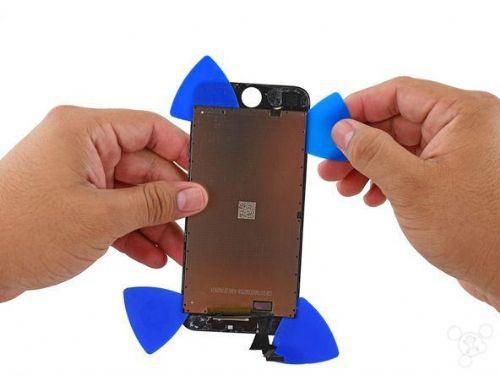

通常翻新iPhone的人會把框架上比較薄的地方切掉，而頂部和底部則粘合在玻璃上。不過iFixit則是選擇將整個塑料框架移除掉。
在以前的iPhone中，蘋果只是用這些夾子把屏幕總成固定到設備機身上，但是在iPhone 6s的拆解中，發現蘋果還多使用了粘合襯墊來固定屏幕。這些襯墊也是iPhone 6s防水性能相比前幾代有提升的原因之一。
分離背光和金屬襯底層，覆蓋一塊神秘部件

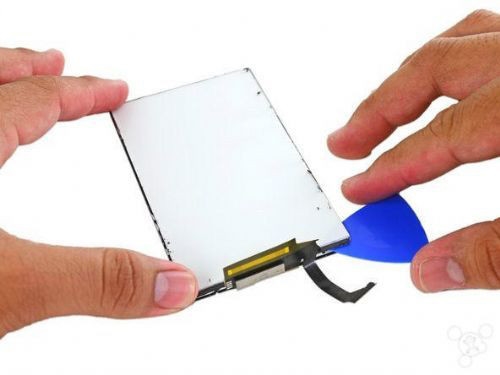

在把這些簡單的解決了之后，接下來就要分離背光和這個金屬襯底層。
這層聚酯薄膜引起了iFixit的特別注意，因?yàn)樵谂f款iPhone上，這層薄膜是背光層的一部分，但是在iPhone 6s上它還覆蓋著一塊新的神秘部件。
屏幕其實非常薄，薄到你可以看穿它。所有東西都隱藏在這層聚酯薄膜下面，也讓用戶在日常使用時發覺不到它們的存在。
在反射薄膜下發現了另外一層新的傳感器層可能是支持3D Touch的電容式傳感器。
iFixit表示發現這層傳感器層令他們倍感意外，因?yàn)榇饲疤O果公司說3D Touch的功能是利用整合在背光層中的傳感器來完成的，但是從現在的拆解來看好像它是一個完全獨立的部件。
在關于屏幕的修理上，iFixit在這個步驟特別指出Home鍵纜線的位置已經更換，它現在是沿著3D Touch傳感器面板布置。iFixit表示目前還不知道這個位置的變化是好是壞。
電容傳感器層：遍布壓力感應通道

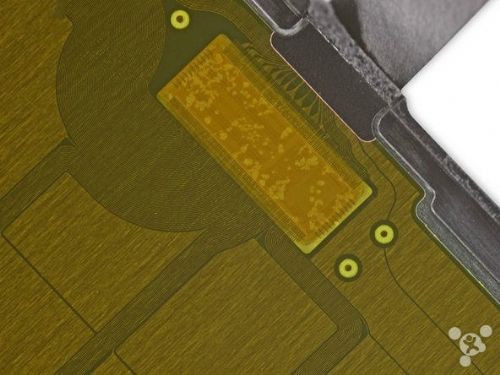

再回到我們之前所說的電容式傳感器層。在這個面板上每一個金色長方形代表的是一個平行板電容器的一個板。
每一格內都一道細小的通道(顏色較深的部分其實就是很多通道的匯合處)，這些通道是走向控制芯片的。該控制芯片可確保電容器通電，檢測這些電容器中的電流。
康寧和蘋果共同開發的柔軟觸點玻璃層
蘋果與康寧緊密合作為新iPhone開發了相對比較柔軟的覆蓋玻璃。
用戶在玻璃上按下之后，在手指與玻璃的接觸點玻璃會稍微彎曲，縮短用戶手指和屏幕下相應電容器面板的距離。系統會將用戶的這次操作登記為“push”，而不是“touch”。
在平行板電容器中，電容和距離是成反比的距離越短電容越大，所以集成電路可以檢測流入傳感器板中的電流的大校
雖然這些面板與觸摸屏中的相似，但是他們精確感應不到指尖的操作，不過好在他們也不需要感應這么精確的操作。
數字轉換器仍需要精確追蹤操作，但是這些面板則只需要檢測玻璃的彎曲即可不用檢測發生的位置。
使用特定機器和軋刀拆解LCD面板層
屏幕的后半部分解決利索之后，我們來看看前半部分，首先就是得把屏幕和玻璃分離。

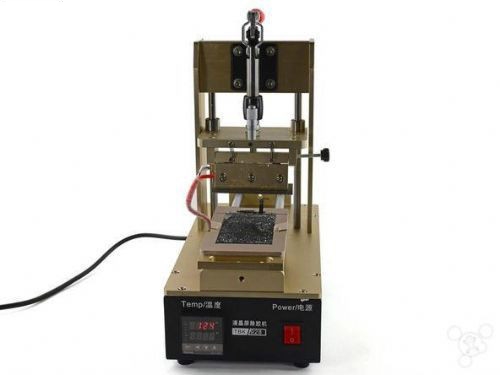

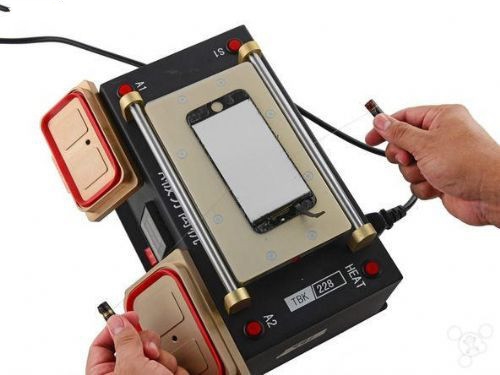

這臺專門的機器利用真空把 iPhone 的玻璃固定到一個發熱的表面。這個過程能夠弱化將玻璃固定到屏幕上的光學膠。
光學膠失去粘性之后，在用一個 0.08mm 的鉬線就能夠把 LCD 和玻璃面板完全分離開來。

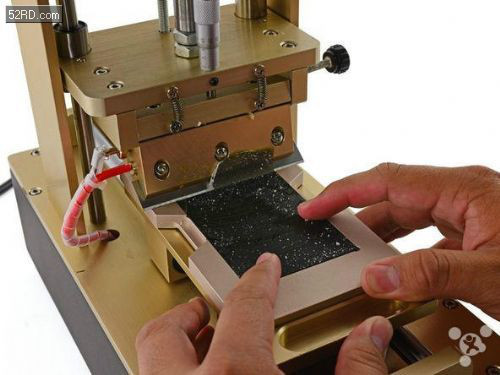

玻璃沒了，LCD 面板這樣有點讓人不忍直視。分離玻璃和 LCD 面板也讓偏光板遭殃了。使用軋刀可以把 LCD 面板上的粘合劑去掉。
LCD內部能感測電壓生成無數種不同顏色
偏光板有什么作用？下面就是科普時間，在了解 LCD 內部結構的同時，了解為何它需要偏光板。
首先背光的光線是通過一層薄薄的液晶層射出去的，光線透過時因?yàn)榫w的方向的關系它會以不同的角度折射。
折射的角度不同，人眼看到的顏色也就不同。為了改變顏色屏幕硬件就需要給液晶施加電壓以改變其方向。
為了生成豐富的色彩效果，每一個像素被分成三個子像素：紅、綠、藍。
不同電壓可調整每一個子像素的密度，當它們結合到一起就可以生成無數種不同的顏色。
原理分析：如何在手機屏幕形成各種圖片？
可能你對這些像素、電壓的東西不感興趣，就只想知道偏光板是在哪里發揮作用了。其實偏光板是這些東西得以發生的條件。它就好像濾鏡，只允許正確的顏色組合通過，在用戶手機屏幕上形成各種漂亮的圖片。
最后來了解側光式LED背光智能手機上常見的背光方式。
側光式LED背光，是把LED晶粒配置在液晶屏幕的四周邊緣，再搭配導光板，讓LED背光模塊發光時，把從屏幕邊緣發射的光透過導光板輸送到屏幕中央的區域去，這樣整體就有足夠的背光量，可讓液晶屏幕顯示畫面。
上面我們已經介紹過反光的聚酯薄膜層此前也是背光層之一，而在iPhone 6s中這個薄膜曾有兩個用途，新用途就是覆蓋隱藏3D Touch。
iPhone6S屏幕搭載有8面不同用途的薄層
上圖就是iPhone 6s屏幕中的8面不同用途的薄層。沒有出現在上圖的是已經從LCD面板上分離出來的光學膠層。
這個拆解過程非常復雜，如果沒有合適的工具和相關經驗，用戶請不要自行拆解屏幕。
