拆解小米平板5:愛模切愛拆機

發表時間:2022/5/26 瀏覽:16996

標簽:小米平板5 所屬專題:手機拆解專題

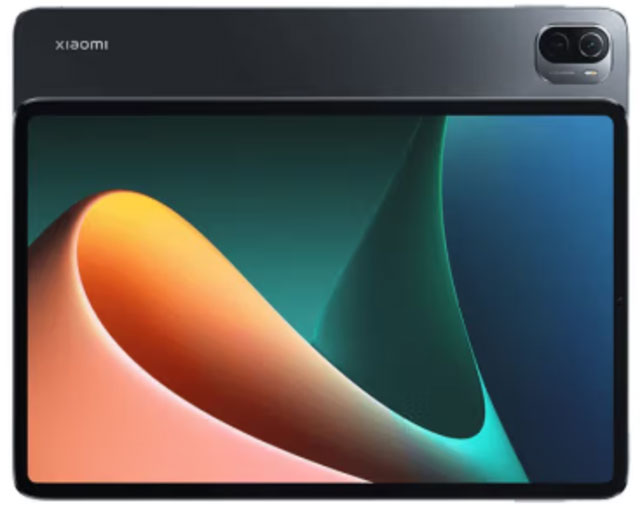

國產品牌的平板電腦已經把價格壓到兩千元檔,競爭是十分激烈。今天拆解的是一向高性價比的小米 Pad:小米 Pad 5系列內的基礎版。

與差價500元的小米 Pad5 Pro, 在配置上自然是有不及之處。作為生產力工具會有些不足,但作為日常影音娛樂的話是完全可以滿足需求。

拆解

第一步:打開Pad 5:

拆解是從屏幕開始,加熱臺之后利用吸盤和撬片打開屏幕,屏幕排線通過螺絲和金屬片固定,斷開排線后將屏幕取下。

屏幕背面上下兩端貼有石墨片,對應頂部主板和底部副板位置。中間對應電池處則貼有泡棉。屏幕排線固定位置處螺絲貼有防拆標簽。

第二步:取下Pad 5內部所有器件:

擰下螺絲,取下平板頂部和側邊的3塊塑料蓋板后,平板的整體布局就一覽無余了。平板內的布局是極為相似,頂部+底部各2個揚聲器,主板位于頂部或者頂部+側面,電池居中,副板位于底部。充電線圈模塊通過膠固定在塑料蓋板上,用于手寫筆充電。

取下主副板排線、轉接軟板和鍵盤連接觸點排線。再擰下主板和副板螺絲并取下主板和副板。其中鍵盤連接觸點部分通過膠固定。

由于揚聲器軟板觸點壓在主板和副板下面,因此只有先將主板副板拿掉后才能將取下揚聲器。上下共4個揚聲器模塊都是通過螺絲固定,揚聲器供應商為歌爾公司。揚聲器背面有黑色泡棉及導電布。

取下上下2根麥克風軟板、位于頂部的指紋識別軟板、音量鍵軟板和位于側邊的2根感應軟板和彈片板。感應軟板上集成霍爾傳感器。其中麥克風軟板和感應軟板通過膠固定,指紋識別軟板和音量鍵軟板則是卡在內支撐凹槽內,彈片板則是通過螺絲固定。

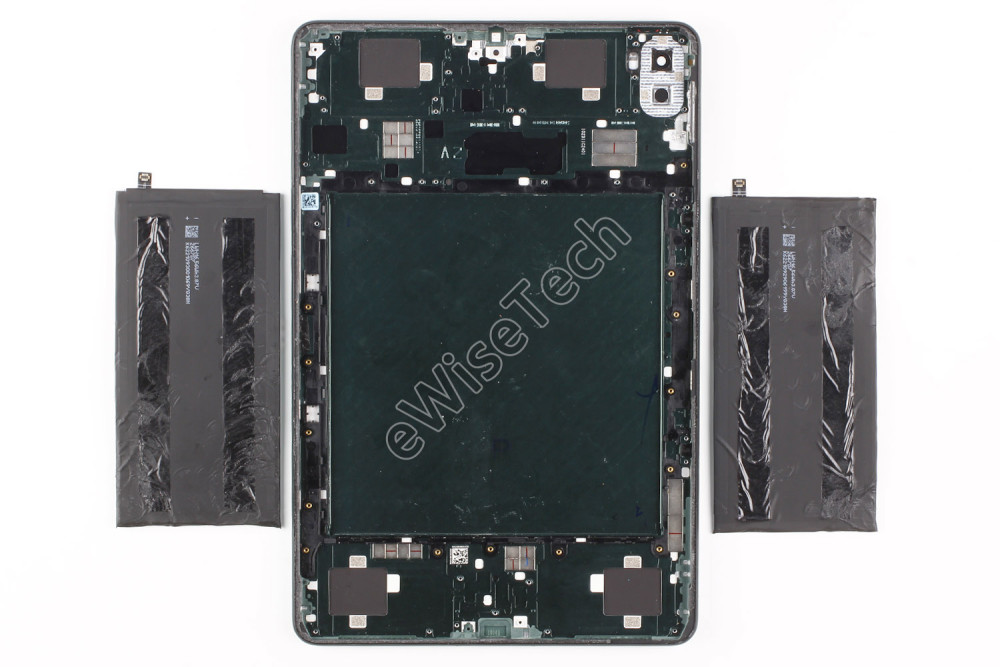

2塊電池通過雙面膠固定,雙面膠粘性較大拆解后變形嚴重。

第三步:分離內支撐與后蓋,完成拆解:

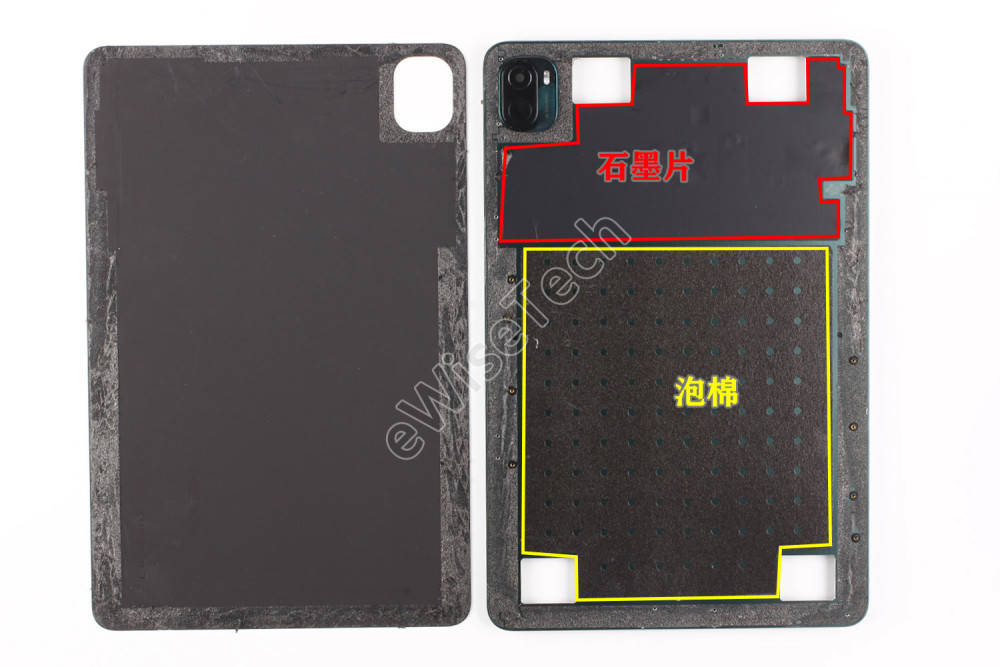

最后加熱并分離內支撐和塑料后蓋,內支撐背面頂部三分之一部分貼有散熱石墨片,剩下三分之二部分則是貼了緩沖泡棉。

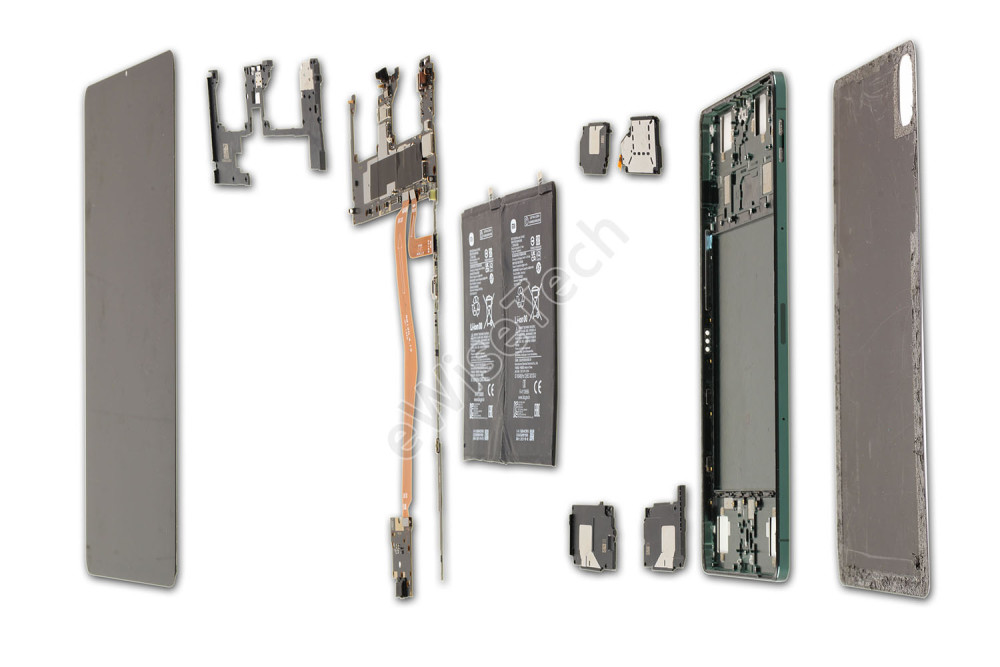

小米Pad5整機共采用55顆螺絲固定,平板內布局整潔,在拆下屏幕后布局就一目了然了,當然這也便于后期拆解維護。機身內部大部分空間被電池所占用。整機散熱方面機身殼體表面和屏幕背面貼有大面積石墨材料,主板部分則是通過石墨片+導熱硅脂散熱。散熱覆蓋面積較大。

E分析

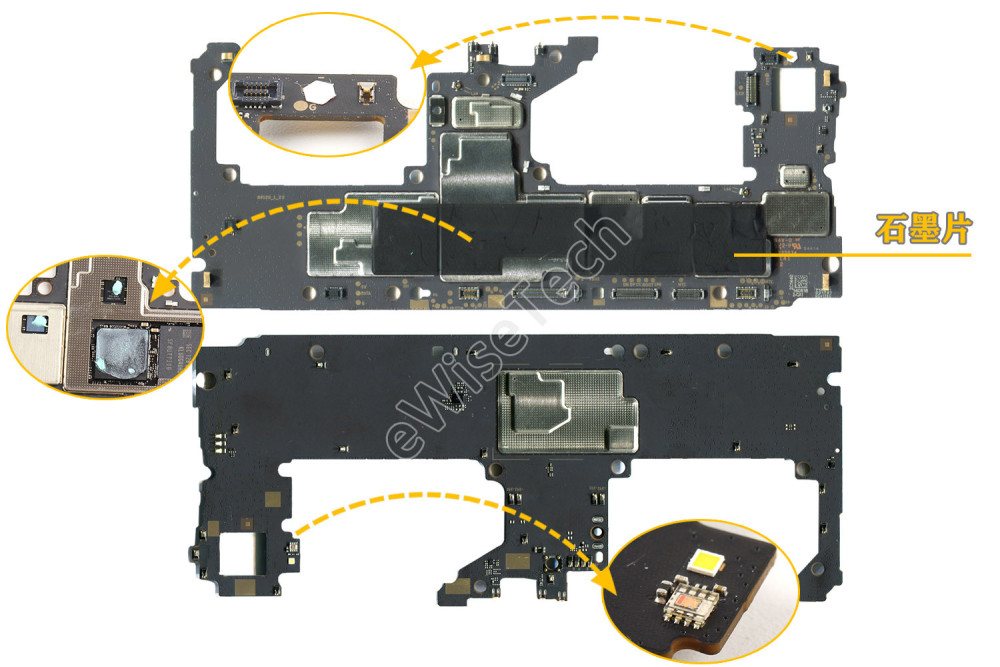

主板屏蔽罩外貼石墨片,內部在有處理器&內存芯片和電源芯片處涂有導熱硅脂。主板背面集成1顆后置色溫傳感器。另外主板上靠近指紋識別模塊位置、副板上靠近USB Type-C接口處均貼有進水檢測標簽,這兩處位置是開孔處容易進水。

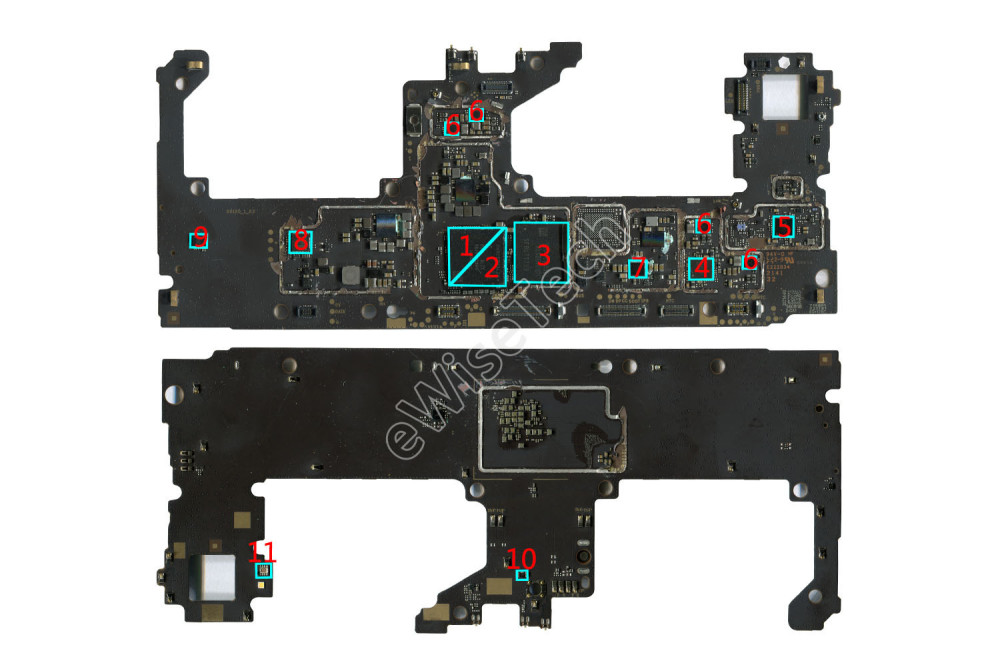

主板主要IC(下圖):

1:Qualcomm- SM8150-AC-高通驍龍860處理器

2:SK Hynix- H54GE6AYRHX270-6GB內存

3:Samsung- KLUDG4UHDC-B0E1-128GB閃存

4:Qualcomm-WCD9340-音頻解碼器

5:Qualcomm-WCN3998-WiFi/BT芯片

6:4顆Cirrus Logic -CS35L41B-音頻放大器

7:Lion Semiconductor-LN8000-電池快充芯片

8:NanoSIC-WN8031F-音頻SOC

9:STMicroelectronics-LSM6DSO-陀螺儀+加速度計

10:AKM-AK09918C-電子羅盤

11:色溫傳感器

在小米Pad5中發現了杭州微納的WN8031F音頻soc芯片,這也是我們在拆解中首次發現該廠商的芯片。

另外根據統計共在整機內發現將近10家國產公司器件,如豪威科技、杭州微納、圣邦微電子、華星光電等公司。官網提到小米屏幕有多家供應商提供,拆的這臺是采用華星光電11英寸LCD屏。

綜上所述小米Pad5的定位非常清晰,一款用于影音娛樂的平板電腦。所以提升了屏幕、揚聲器的品質,處理器只使用了驍龍860處理器。拆解中小米Pad內部結構簡單明了,拆解較為簡單,會便于后期維修。在拆解分析的過程中也涌現了不少國產廠商。
