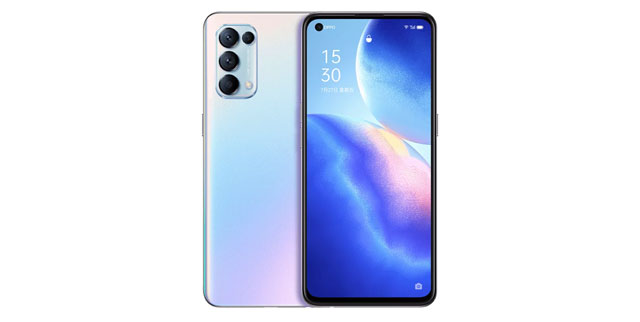

Reno 5系列是OPPO于2020年12月份推出的產品，主打輕薄時尚外觀和煥彩人像視頻，這一代Reno是這個系列最成功的產品，OPPO終于找到了產品定位，上市后大受歡迎，奪得多個銷量冠軍。為了打造輕薄機身，OPPO Reno 5內部都犧牲了什么？今天我們通過拆解來看看。
OPPO Reno 5配置一覽：
SoC：高通驍龍765G處理器，7nm EUV工藝
屏幕：6.43英寸OLED全面屏丨分辨率2400 X 1080
存儲：8GB + 128GB
前置：3200萬像素
后置：6400萬像素主攝像頭+800萬像素超廣角攝像頭+200萬像素微距攝像頭+200萬像素黑白攝像頭
電池：4200mAh鋰聚合物電池 | 65W閃充
特色：雙電芯丨屏下指紋識別丨玻璃后蓋
拆解步驟：

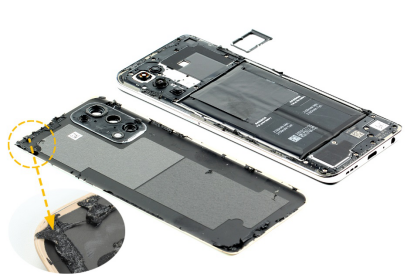

OPPO Reno 5采用雙NANO-SIM卡托，不支持閃存擴展，卡托為塑料材質，表面有正反標識。手機后蓋為玻璃后蓋，通過膠與機身貼合固定，需要加熱后，劃開后蓋與機身間縫隙。打開后可以看到大面積石墨用于輔助散熱。

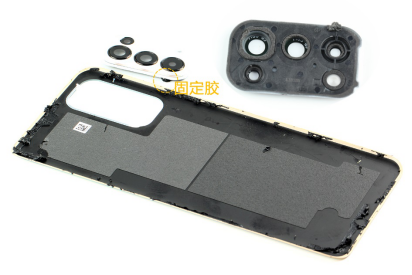

OPPO Reno 5玻璃后蓋上的后置攝像頭防護蓋，通過膠與后蓋固定。可以看到與鏡頭接觸部分，都帶有防震泡棉。

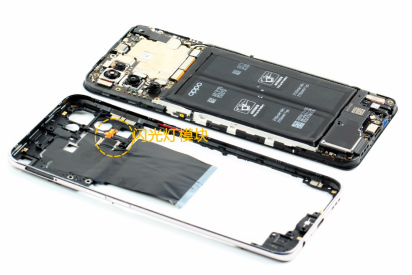

OPPO Reno 5后端蓋選用螺絲加卡扣的固定方式，中框整體為塑料材質，邊框采用鍍鉻工藝。上半部分同時成為主板防護罩。大面積的散熱石墨片，覆蓋了大半的主板部分以及電池部分。

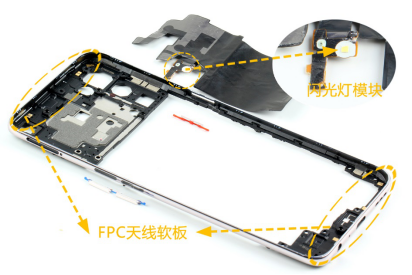

OPPO Reno 5后端蓋上閃光燈模塊固定在石墨貼紙上，模塊同時可以取下貼紙。兩側按鍵為塑料材質，后端蓋內側頂部和底部貼有FPC天線軟板。

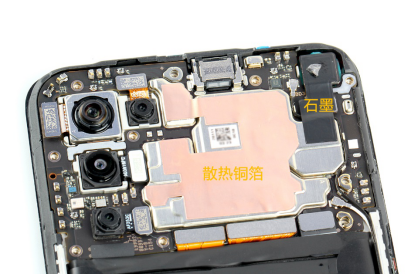

OPPO Reno 5在主板屏蔽罩表面貼有大面積的散熱銅箔，前置攝像頭部分則貼有黑色石墨貼紙。

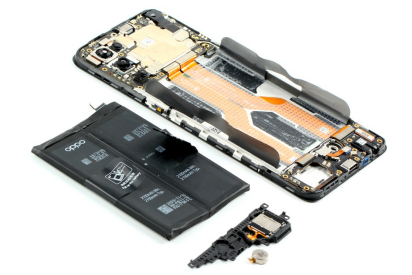

OPPO Reno 5電池采用雙面粘性薄膜貼合固定，兩側配有易拆把手。電池為ATL雙電芯，單塊電芯容量2100mAh，底部揚聲器模塊為半封閉式，揚聲器模塊由AAC瑞聲科技生產，振動器固定在揚聲器模塊內。

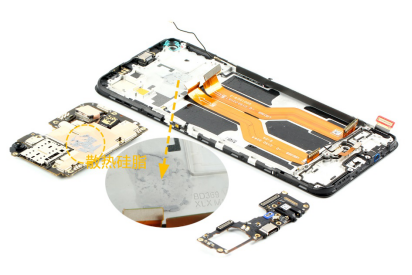

斷開OPPO Reno 5主副板之間各個連接器，取下主副板，主要芯片的屏蔽罩位置與內支撐之間涂有灰色導熱硅脂，主板反面的屏蔽罩表面也貼有大面積散熱銅箔。

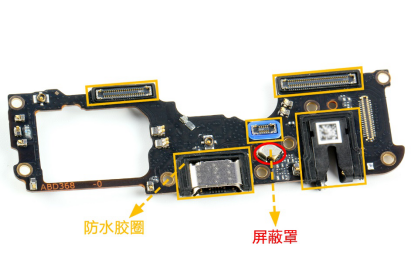

OPPO Reno 5副板各接口都配有硅膠套，其中連接指紋模塊的BTB連接器使用了藍色硅膠套。麥克風表面配有屏蔽罩。

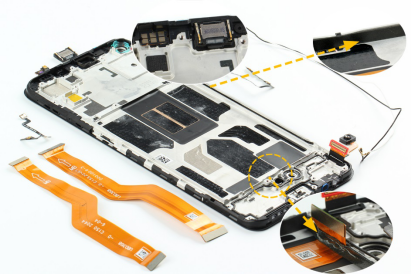

取下OPPO Reno 5的主板后，中框上的各個小部件都可以取下了。兩根同軸線被泡棉膠條固定在內支撐右側的凹槽內。頂部聽筒和光線距離傳感器小板也通過泡棉膠固定在各自安裝位內。屏下光學指紋識別器也通過泡棉膠貼合固定在內支撐底部。兩側的按鍵軟板通過雙面膠貼合固定。主板與副板通過兩根FPC軟板連接，軟板使用黑色雙面膠固定在中框上，底部折彎處還帶有泡棉膠條保護。

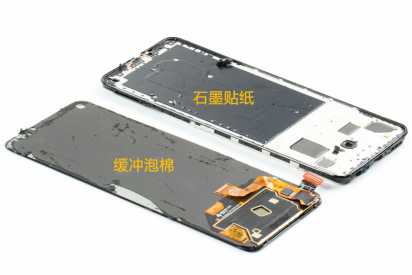

OPPO Reno 5采用6.43英寸OLED全面屏，屏幕與內支撐之間使用黑色黏膠固定，內支撐正面貼有石墨貼紙，屏幕背面有泡棉作為緩沖。

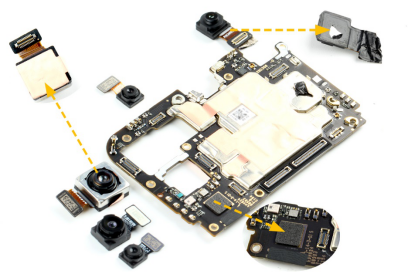

OPPO Reno 5的主板上共五顆攝像頭，都為單獨模組，每顆攝像頭也都有不同的防護。200萬像素微距攝像頭有主板之間有泡棉膠墊，3200萬像素前置攝像頭背面有石墨貼紙，6400萬像素后置主攝像頭背面貼有散熱銅箔。
模組信息：

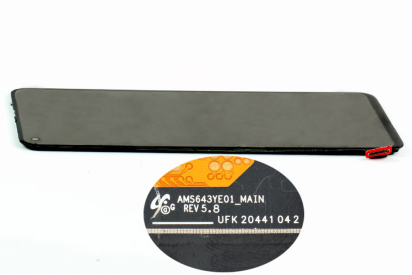

OPPO Reno 5采用三星6.43英寸OLED挖孔全面屏，分辨率2400 x 1080，刷新率90Hz，屏幕型號AMS643YE01。

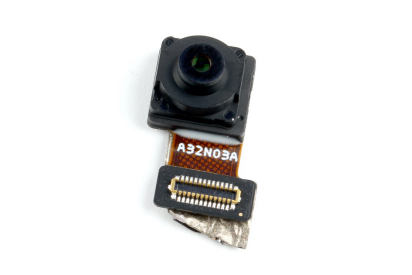

OPPO Reno 5使用3200萬像素前置攝像頭，5片式鏡頭，F(xiàn)/2.4。

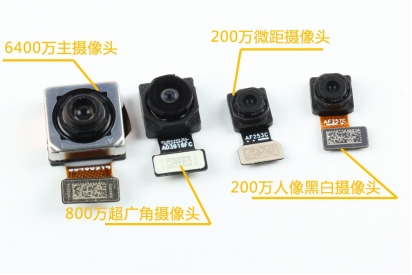

OPPO Reno 5采用后置四攝組合，6400萬像素主攝像頭擁有F1.7大光圈，6片式鏡頭，模組由丘鈦科技生產。800萬像素超廣角鏡頭擁有F2.2光圈，5片式鏡頭模組由舜宇光學生產。2個200萬像素攝像頭均擁有F2.4光圈，3片式鏡頭。攝像頭模組都采用獨立模組，這或許也方便了后期維修，減少維修成本。

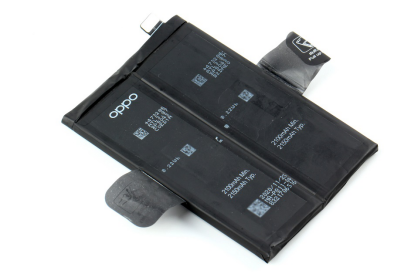

OPPO Reno 5使用一塊雙電芯鋰聚合物電池，并且支持65W閃充技術，電池型號為BLP811。 單顆電芯額定容量為2100mAh，整塊電池的額定容量為4200mAh，電芯廠商為ATL。
主板ic信息：

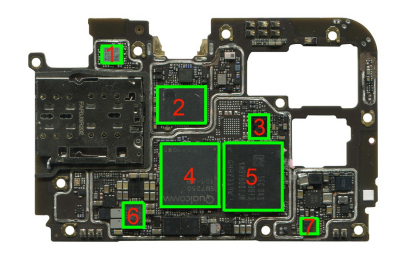

主板正面主要IC（下圖）:
1、Qualcomm-QDM***-射頻前端模塊芯片
2、Qualcomm-SDR***-射頻收發器主芯片
3、Qualcomm-PM7***-電源管理芯片
4、Qualcomm-SM7***-高通驍龍765G八核處理器芯片
5、Samsung- KM8*** -8GB DRAM+128GB Flash
6、Monolithic Power Systems-MP2***-USB充電控制芯片
7、Qualcomm-WCD***-音頻解碼芯片

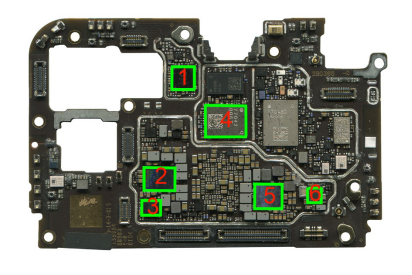

主板背面主要IC（下圖）:
1、Qualcomm-WCN***-WiFi、藍牙、FM芯片
2、Qualcomm-PM7***-電源管理芯片
3、STMicroelectronics-LSM***-加速度和陀螺儀
4、QORVO-QM7***-射頻功率放大器芯片
5、Qualcomm-PM7***-電源管理芯片
6、Qualcomm-QET***-包絡追蹤芯片
拆解總結：

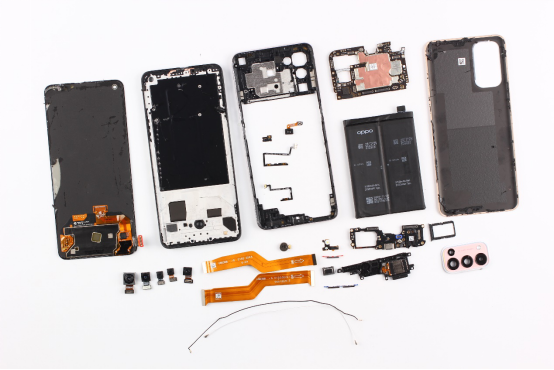

OPPO Reno 5的整體拆解還算簡單，使用的是安卓機常用的三段式組裝。OPPO Reno 5相比上一代增加了280 mAh電池容量，但機身更為輕薄，機身厚度為7.9mm，極光藍、月夜黑配色機身重量約為172g，星河入夢配色約為180g。
為了實現輕薄機身，工程師們定制了揚聲器、指紋模組、散熱片等元器件，還重新調整內部結構，像內部散熱采用銅箔、石墨貼紙+導熱硅脂散熱方式，并沒有用上銅管散熱；還采用塑料中框，使用鍍鉻工藝，保證機身輕薄的同時看起來并不廉價；將FPC天線固定在后端蓋上。
