2020年9月，中興天機Axon 20 5G作為全球首款商用屏下攝像手機亮相，但時間過去了三個月也沒有其他手機廠商跟進量產這項技術，這是為什么呢？今天我們就通過拆解中興天機Axon 20 5G來分析一下原因。
中興天機Axon 20 5G配置一覽：
SoC：高通驍龍 765G處理器丨7nm工藝
屏幕：6.92英寸OLED屏丨分辨率2460x1080丨屏占比96.5%
存儲：6GB RAM+128GB ROM
前置：3200 萬像素
后置： 6400萬像素主攝+800萬像素超廣角+200萬像素景深+200萬像素微距
電池：4120mAh鋰離子聚合物電池丨30W快充
特色：屏下攝像丨屏幕發聲丨屏下光感丨PSD工藝天線
拆解步驟：

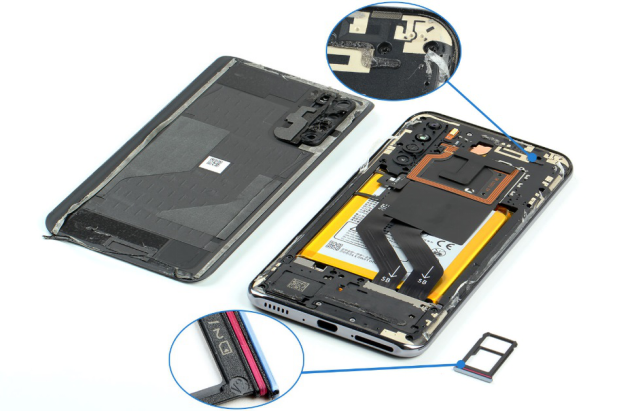

先取下中興天機Axon 20 5G的SIM卡托，卡托上帶有防水膠圈。從后蓋拆起，后蓋是用膠固定，故使用熱風槍均勻加熱后蓋，便可用翹片拆下后蓋。后蓋上有固定的膠條，在中框上也有一層塑料膠。
在中興天機Axon 20 5G的后蓋上貼有泡棉，石墨散熱貼以及黑色塑料片。中興天機Axon 20 5G的攝像頭保護蓋上貼有泡棉，采用雙面膠固定在后蓋上。

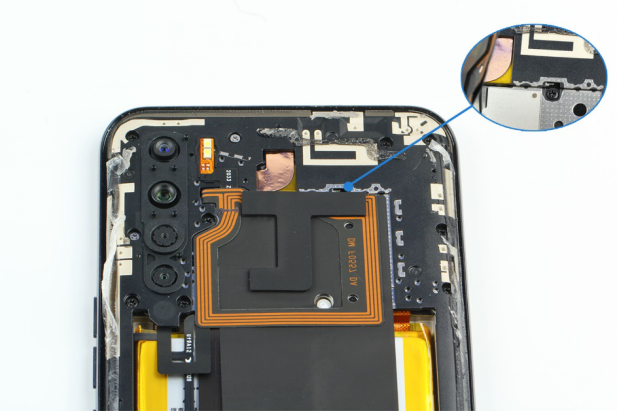

在后蓋拆解后，可以直接看到PSD天線和NFC線圈。在NFC線圈上貼有黑色泡棉。有一顆固定螺絲上貼有防拆標簽。需要多加注意的是NFC線圈下還有一顆隱蔽的螺絲，在拆解中框時要提前拆下。

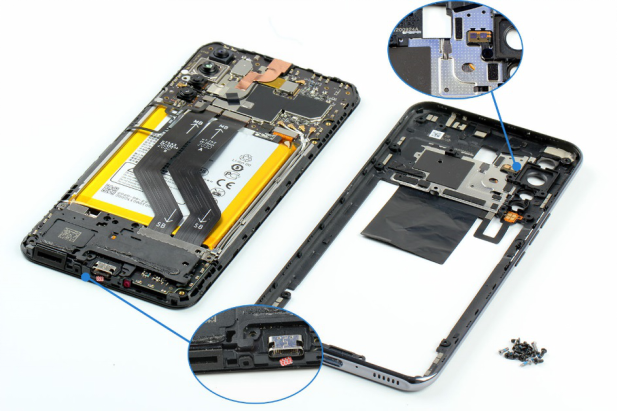

中興天機Axon 20 5G的中框通過螺絲和卡扣固定。中框上貼有泡棉以及攝像頭閃光燈軟板。在前置攝像頭上可以看到銅箔，起到一定的散熱以及固定作用。在底部的USB充電口位置貼有防水標簽，揚聲器的出聲口位置還貼有泡棉。
中興天機Axon 20 5G中框上的NFC線圈和攝像頭閃光燈皆由雙面膠固定，拆解并不難。
依次取下中興天機Axon 20 5G上螺絲固定的揚聲器模塊、按鍵軟板、主副板連接軟板。在揚聲器處有紅色硅膠，下方貼有導電泡棉。
而后取下中興天機Axon 20 5G的主板，副板，攝像頭以及同軸線。主板和副板都是通過螺絲和卡扣進行固定，屏幕發聲裝置用金屬蓋板和螺絲加以固定。
中興天機Axon 20 5G的前攝像頭四周貼有硅膠保護，電池下方有一個很小的轉子馬達。USB上貼有硅膠保護套。主板上有導熱硅脂，但由于屏蔽罩粘的太緊，在拆卸時非常容易主板分離，遺留在內支撐上。

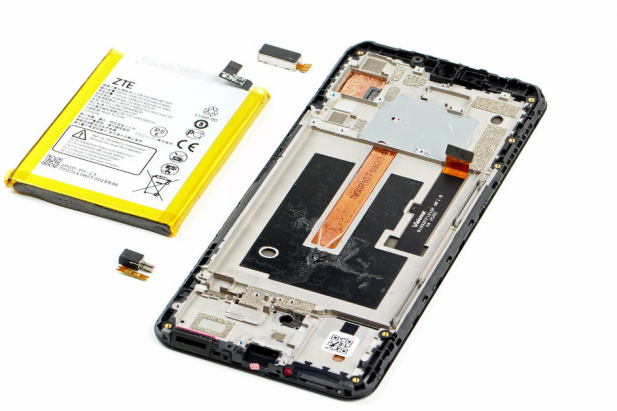

將內支撐上的電池、屏幕發聲裝置、震動器取下。電池使用膠固定，電池下方有散熱銅管，一直延伸到主板位置。

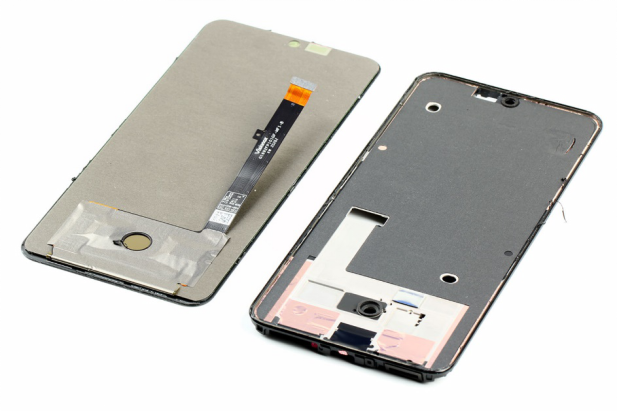

最后拆解屏幕，經過均勻加熱屏幕，用撬片結合吸盤慢慢撬開屏幕。屏幕上方有針對前攝和光線距離傳感的孔位。屏幕下方器件位置貼有導電布。
模組信息：
中興天機Axon 20 5G采用6.92英寸FHD+AMOLED屏幕，是全球首款屏下攝像手機，分辨率2460x1080，型號為維信諾G1692FP101GF。

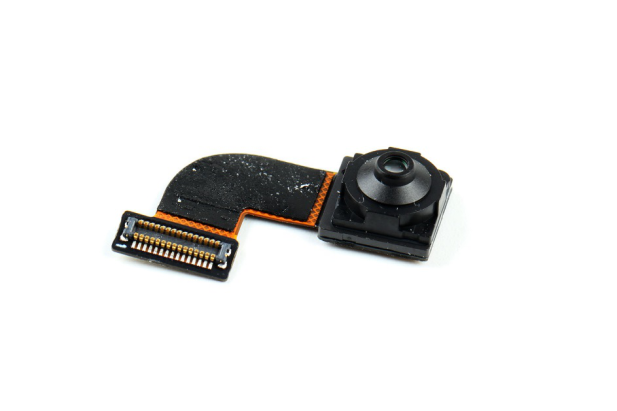

中興天機Axon 20 5G的屏下相機為3200萬前置攝像頭，未識別出具體型號。
中興天機Axon 20 5G后置為800萬像素120°超廣角鏡頭+6400萬像素主攝鏡頭（F1.8，三星COMS）+200萬像素景深鏡頭+200萬像素4CM微距鏡頭。
主板IC信息：

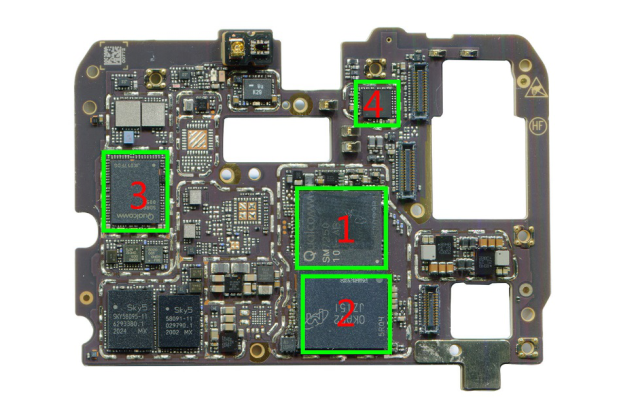

主板正面主要IC（下圖）:
1：Qualcomm-SM7250-765G八核處理器
2：Micron-MT29VZZZBD9FQKPR-046 W.G9J-6GB內存+128GB閃存
3：Qualcomm-SDR865-射頻收發器
4：Qualcomm-WCN3998-WIFI 6

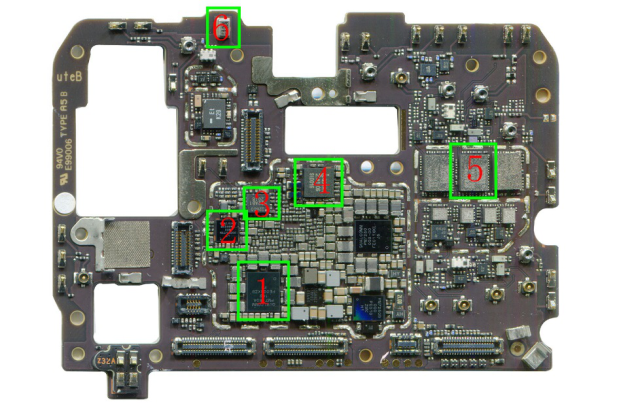

主板背面主要IC（下圖）:
1：Qualcomm-PM7150A-電源管理
2：Qualcomm -WCD9385-音頻芯片
3：InvenSense- ICM-20600- 加速度陀螺儀
4：NXP- Q31A1-NFC
5：Qualcomm- QPM5679-射頻功率放大器模塊
6：Goertek-麥克風
拆解總結：
中興天機Axon 20 5G采用三段式設計，整機使用了 24顆螺絲，拆解難度中等。在結構上使用中框加內支撐形式，揚聲器模塊和副板蓋是分離設計，電池使用的塑料膠紙進行固定，屏下發聲的器件使用保護蓋蓋住。SIM卡托處，USB接口處套均有硅膠圈用于防水。整機內部通過石墨片+散熱硅脂+銅箔+散熱銅管的方式進行散熱。
中興天機Axon 20 5G屏幕采用維信諾G1692FP101GF，維信諾的屏下攝像頭方案是通過開發應用新透明OLED器件、新型驅動電路和像素結構、導入高透明新材料，規避像素驅動電路對攝像頭的干擾，抑制透明區顯示走線和像素對前置攝像頭的影響，從而大幅度提升前置拍照效果。該方案采用全新的制程和封裝方式，突破了量產工藝瓶頸，實現了批量交付。
為了實現屏下攝像頭量產，維信諾從屏幕材料入手，選擇了透明度更高的新有機膜和無機膜材料，并對膜層結構進行增透處理，優化了屏體的金屬層結構，在攝像區域用透明導電層最大限度地代替非透明金屬材料，而無法用透明導電層代替的金屬層則采用全新材料，從而達到提升透明度和抑制衍射的雙重效果。
但屏下攝像不可避免的衍射、炫光以及霧化效果，需要與終端廠商通過前置攝像頭特殊算法的優化融合，進一步消除影響，提升照片清晰度和亮度。中興天機Axon 20 5G前置采用3200萬像素鏡頭，給后期算法優化留了空間，從數碼博主評測的樣張來看，中興天機Axon 20 5G的表現還不錯。

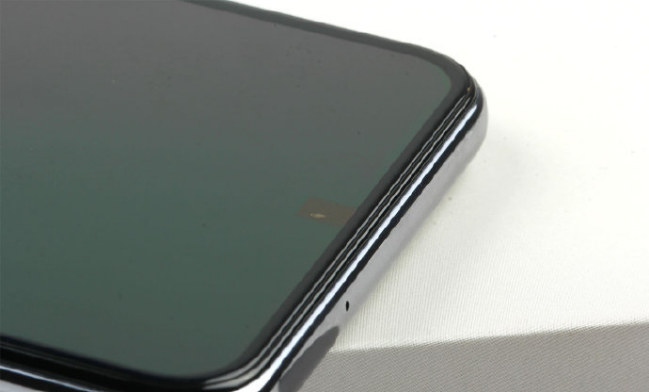

但中興天機Axon 20 5G在有些角度仔細觀察，還是可以看到屏下攝像頭區域的不同，在黑屏情況下，可以清楚的看到屏下的攝像頭。屏幕分辨率越高，屏下攝像頭區域就越明顯，影像整體顯示效果，今年旗艦手機多選擇2K屏幕，相比屏下攝像，還是采用挖孔屏設計更好，不過其他手機廠商也正在優化算法，解決這些問題，預計今年下半年會有更多手機廠商推出屏下攝像新品。
