三星本月正式發布了三星Galaxy Note 10系列手機，下面就對其拆解。

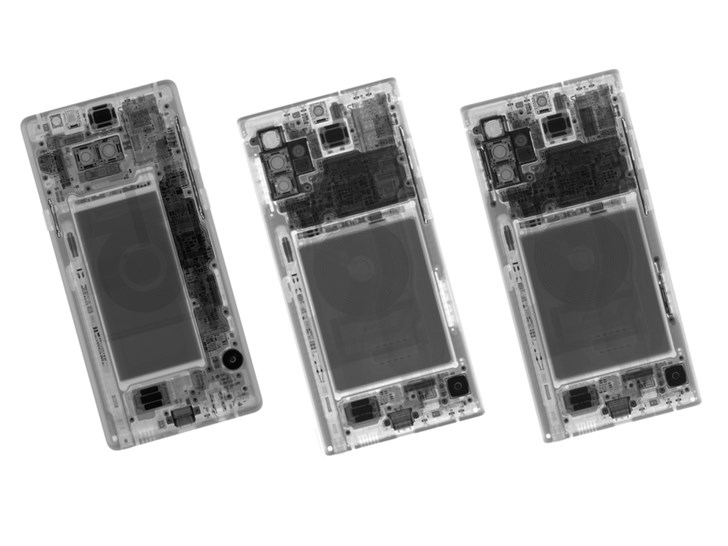

首先，對三星Galaxy Note 10+ 5G版做了一個X光，從左到右分別是三星Galaxy Note 9、三星Galaxy Note 10+、三星Galaxy Note 10+ 5G。透過X光我們看到，三星Galaxy Note 10+ 5G版電池相比于上一代更大。

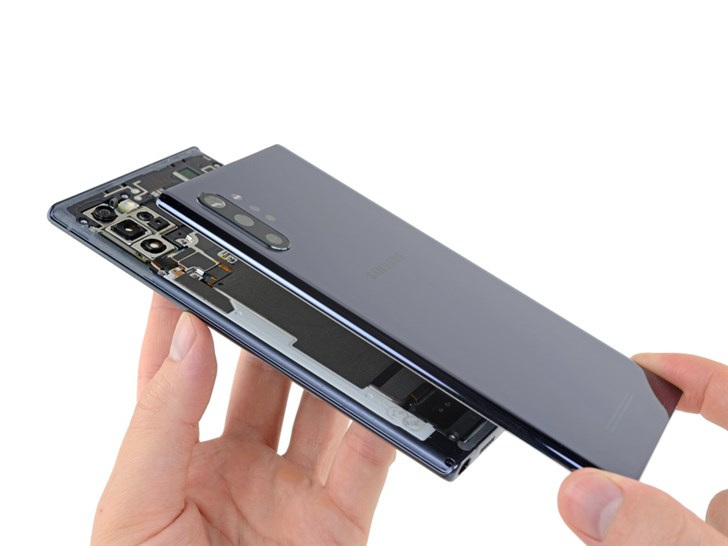

拆下后蓋的過程相對比較容易，取下S Pen，然后用熱風槍加熱邊緣就能順利拿下手機的后蓋。

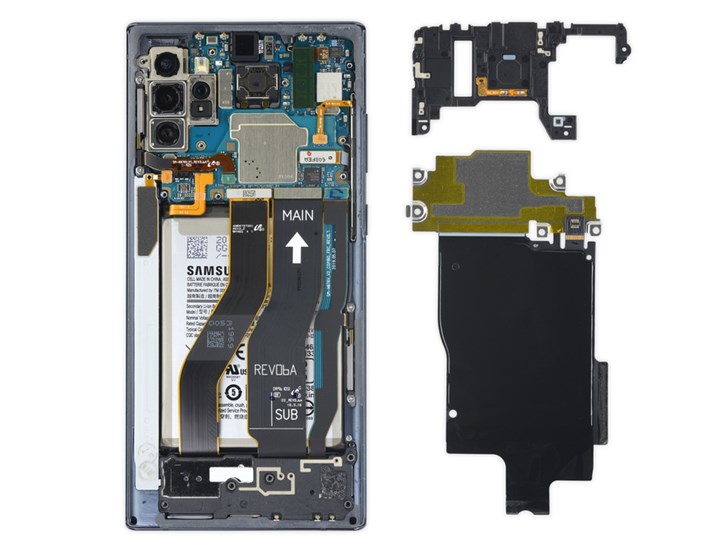

打開后蓋后，卸下螺絲就能取下主板的保護片、NFC項圈。
三星Galaxy Note 10+ 5G版使用的電池是由LG提供的，電池容量為4300mAh，相關配件在中國生產，越南完成組裝。

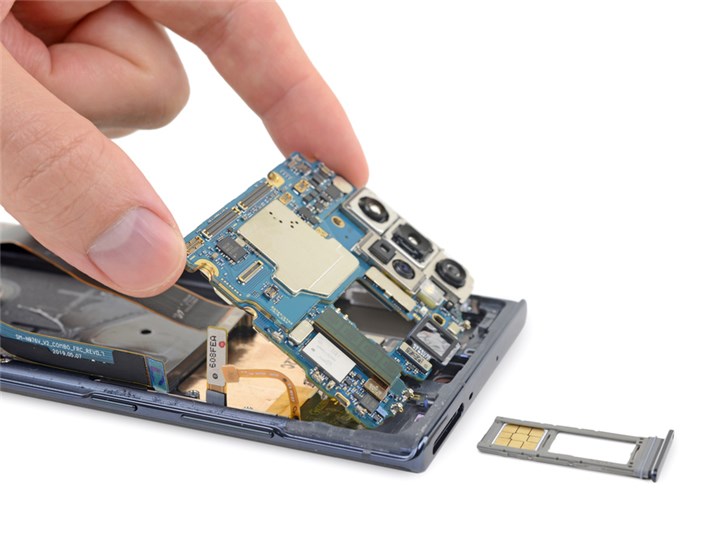

三星Note 10+ 5G版核心主板為由手機上部，為了節省機身空間，三星采用了3D堆疊主板。

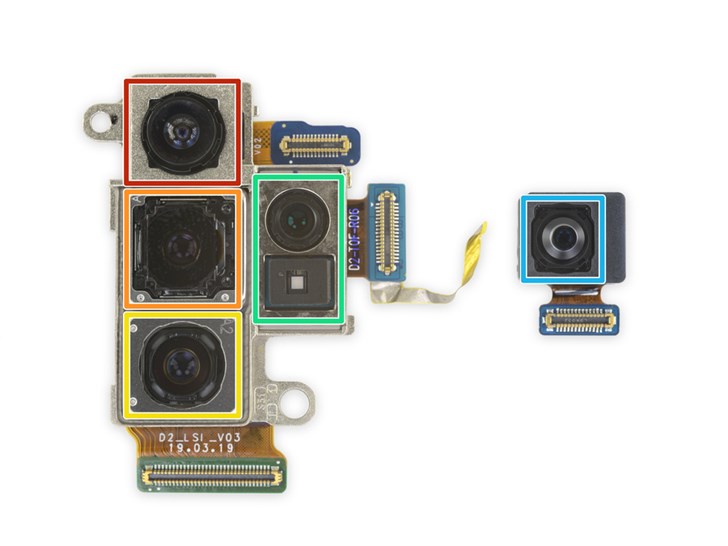

三星Note 10+ 5G版的后置四攝鏡頭傳感器被集中在一起，另外，前置攝像頭也很容易取出，其中，紅框內是1600萬像素廣角鏡頭（123°）；橙框是1200萬像素廣角鏡頭，帶有F/1.5和F/2.4雙光圈切換；黃框是1200萬像素長焦鏡頭；綠框是深度信息鏡頭和傳感器；藍框是前置1000萬像素鏡頭。

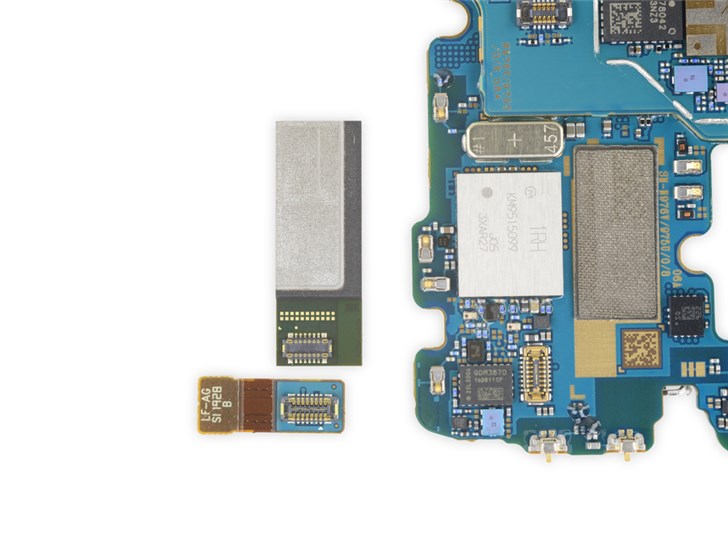

三星Note 10+ 5G版采用了高通的毫米波天線，這一模組被外掛在主板上，通過一根排線連接。其型號為高通QTM052，毫米波是指頻率為24GHz~100GHz之間的無線電波，可以提供超高帶寬，但是傳輸距離較短。

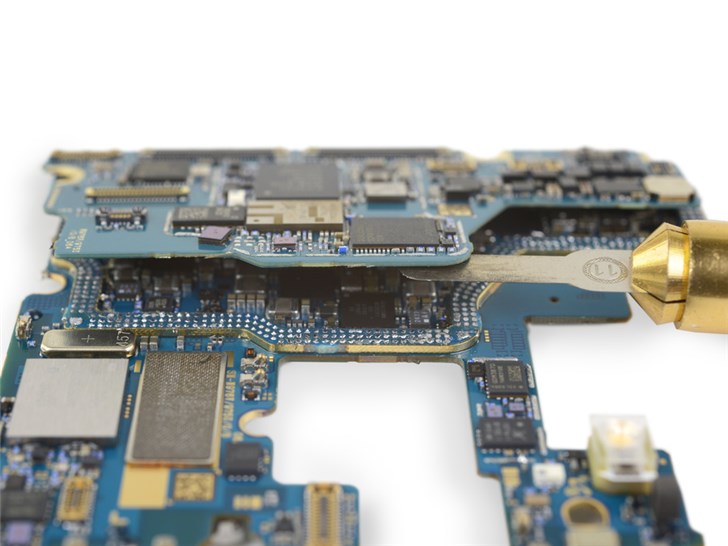

三星使用的這種堆疊式主板雖然能有效的利用空間，但是難免會有散熱問題。兩部分主板拆開后可以看到大量的高通芯片產品。

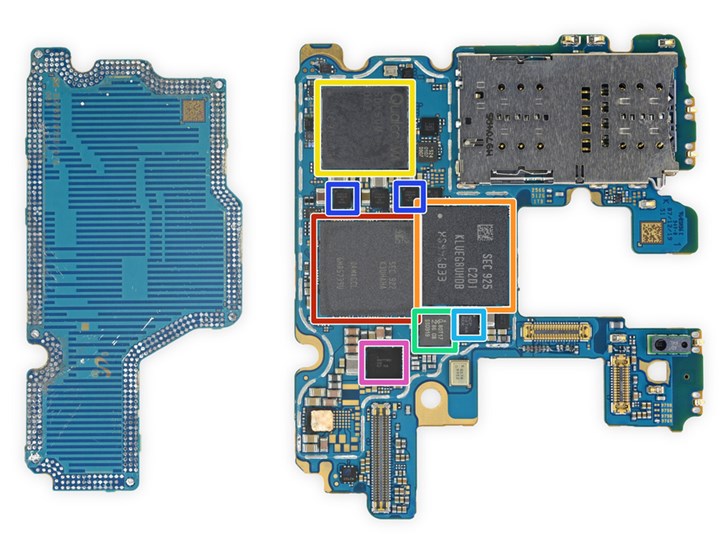

紅框內是三星12GB LPDDR4X內存，內存下面是高通驍龍855 SoC；橙框內是三星256GB eUFS 3.0閃存；黃框內是高通X50 5G基帶；綠框內是恩智浦80T17 NFC控制器；淡藍色的是安森美NCP59744穩壓器；深藍色的是凌云邏輯CS35L40音頻放大器；粉色則是美信MAX77705C 電源管理集成電路。

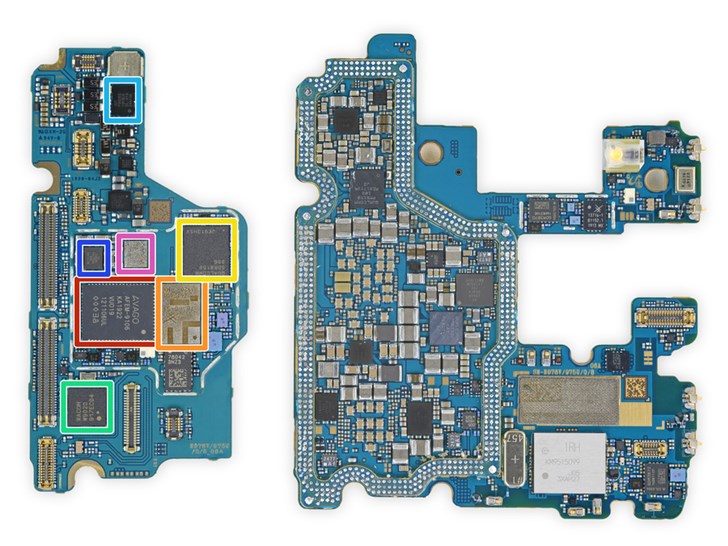

另一面，紅框內是安華高AFEM-9106；橙框內是Skyworks 78160前端模組；黃框是高通SDR8150（看上去是RF收發器）；綠框內是影拓 W9020；淡藍色的是IDT R9320S 1918DS SL-3YA 244106；深藍色的是高通ET5100包絡跟蹤器；粉色的是Skyworks 77365功率放大器。

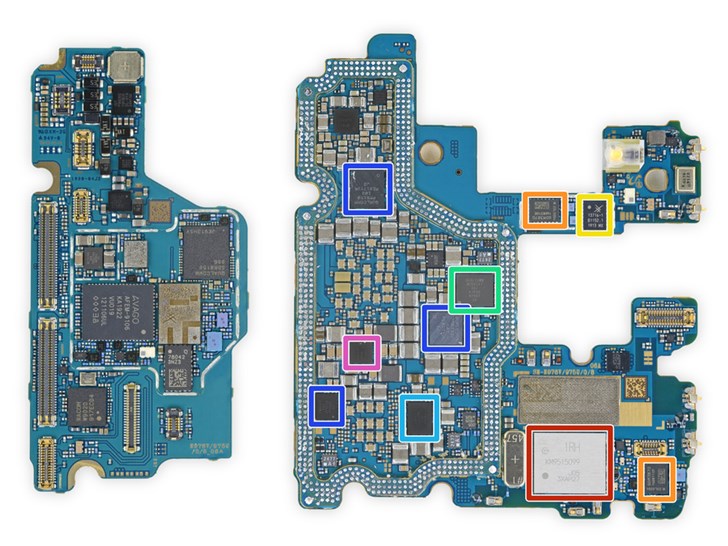

主板上，紅框內是1RH KM9515099 J05 3XAR27；橙框內是高通QDM3870 LTE RF FEM；黃框內是Skyworks 13716-11前端模組；綠框內是高通WCD9341音頻編解碼器；淡藍內是用于X50調制解調器的PMIC高通PMX50 ；深藍色是高通PM8150， PM8150C和PM8005；粉色的則是S2D0S05 608B58。
這里我們看到，三星Note 10+ 5G版采用了大量的高通產品，美國廠商生產的芯片也有非常大一部分。不過，相比于巴龍5000 5G基帶，高通的5G基帶產品并沒有配備獨立的緩沖內存。

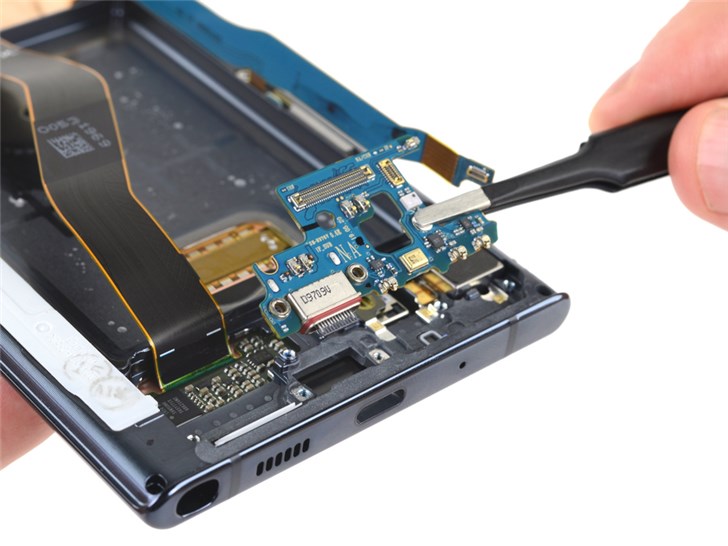

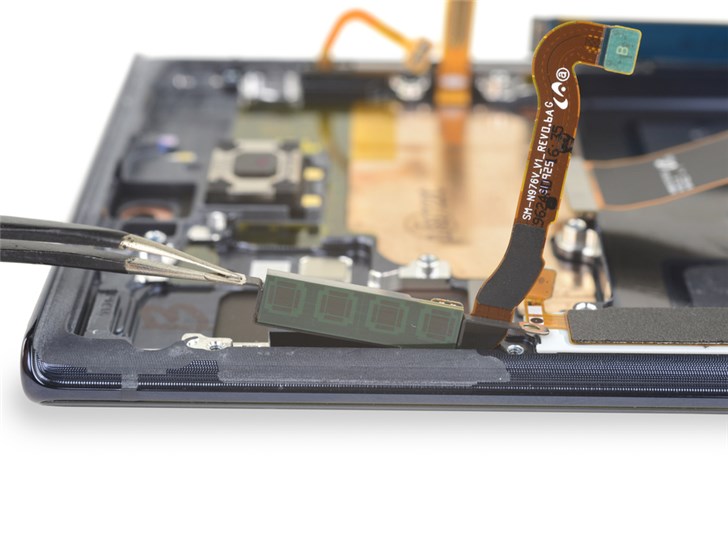

三星Galaxy Note 10+ 5G版的USB-C接口固化在主板上。另外在主板的另外一側還有一個毫米波天線模組。

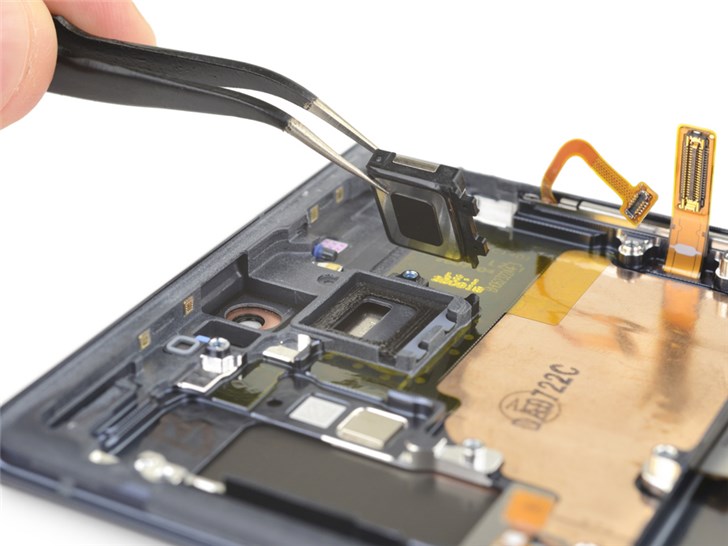

揚聲器則貼在屏幕后部。
方形的震動馬達位于手機的角落。

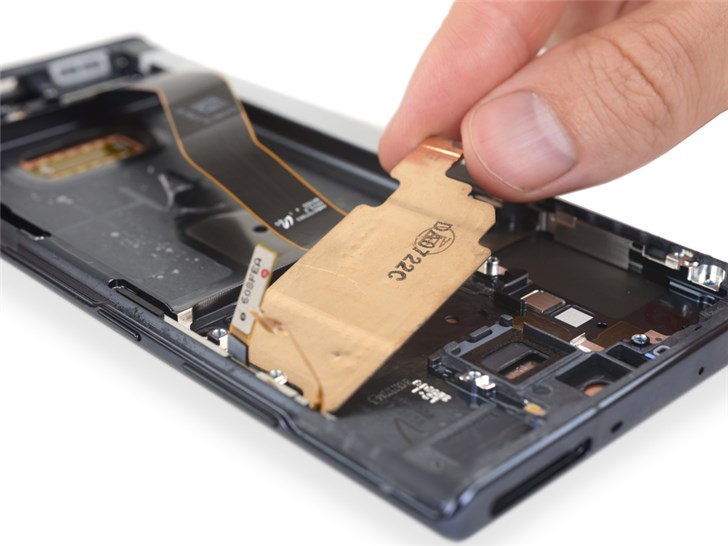

新的大塊金屬散熱片，墊在主板下面輔助散熱，5G、反向無線充電等技術的發熱不可小覷。

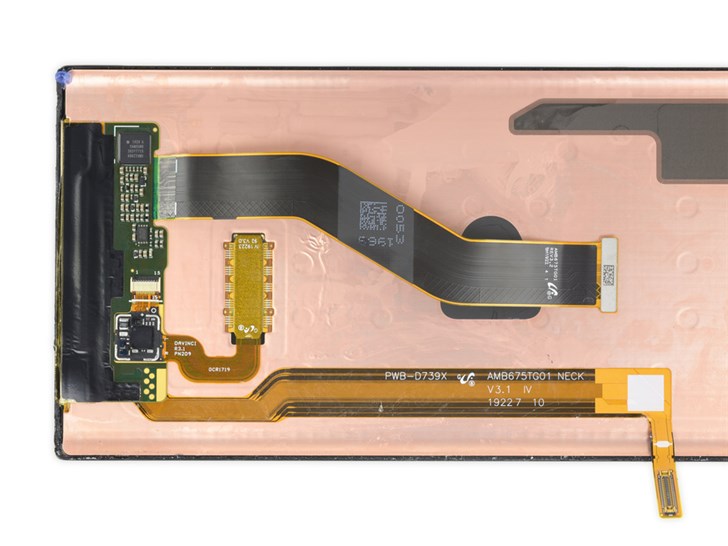

屏幕模組，6.8寸三星自家的AMOLED屏，目前最大、最亮、顏色最準的屏幕。

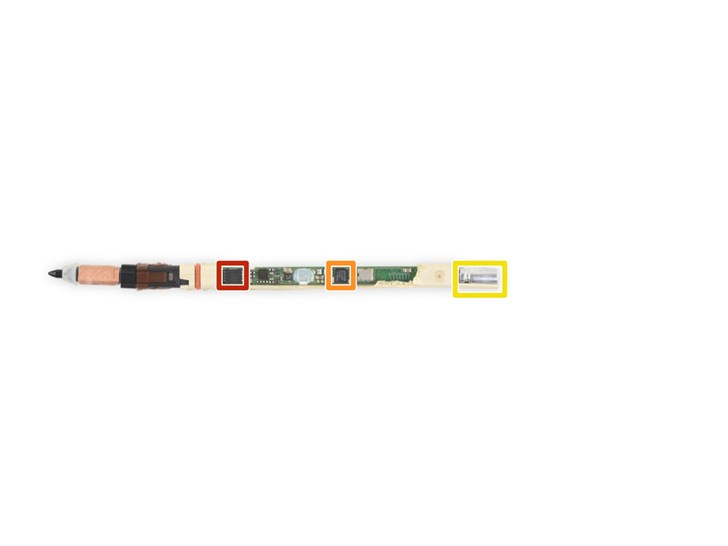

新版的S Pen拆解也非常容易，紅框內芯片暫時不知道具體型號，很可能是6軸傳感器；橙框內則是Dialog DA14585藍牙5 SoC；黃框內是尼吉康2.4v SLB鋰電池。

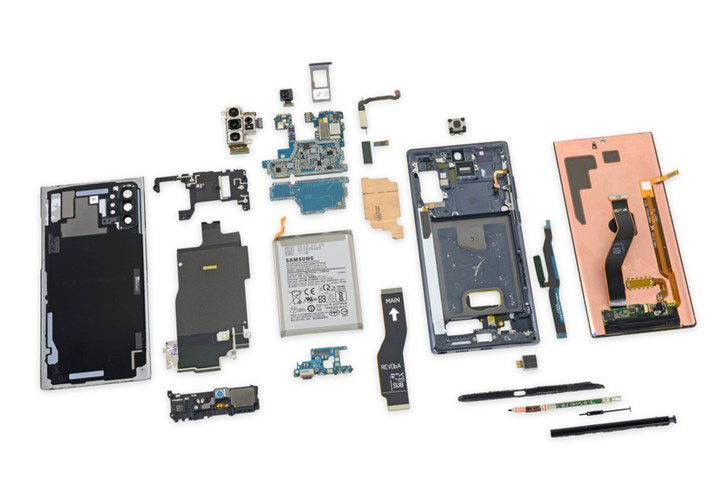

該手機內部統一使用了一種螺絲。許多部件是模塊化的，可以獨立進行更換，但沒有3.5mm接口。但每次拆解都要從脆弱的玻璃后蓋入手；電池更難以被更換；屏幕維修將需要拆下全部的部件，或者可能要更換掉一半的手機元件。
