與很多手機廠商不同，OPPO一直以來都是以中端/中高端機型作為品牌的主打系列，而在2018年8月，OPPO就發布了R17作為其主打機型。漸變色+水滴屏設計，配上屏下指紋識別等時下最為流行的技術，讓R17成為了OPPO新一代的明星產品，本期拆評就為大家?guī)?lái)OPPO R17的拆解。
拆解亮點：
光線傳感器通過導光管接收光線
屏幕指紋識別采用匯頂?shù)谒拇桨?
配置一覽：
SoC：高通驍龍 670 八核處理器 10nm 工藝
屏幕：6.4 英寸 SuperAMOLED 屏 分辨率 2340x1080
存儲：6GB 運行內存，128GB 閃存
前置：2500 萬像素
后置：1200萬 像素 + 500萬 像素
電池：3415mAh 鋰離子電池
特點：l第六代大猩猩玻璃lAI智能拍攝l VOOC 閃充技術l第四代光電屏幕指紋l屏幕下有導光管l光線傳感器通過導光管接收光線
詳細拆解：

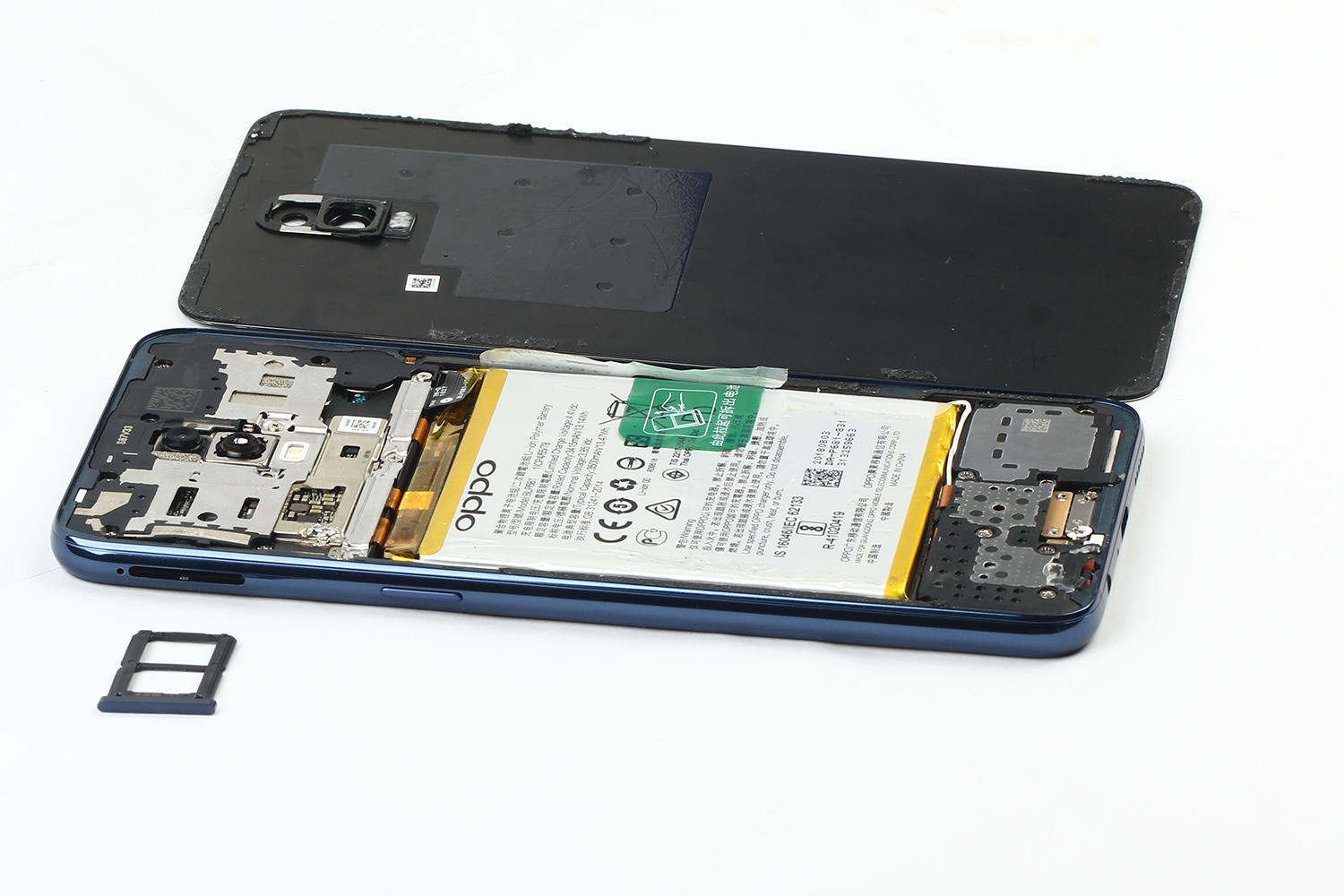

OPPO R17 后蓋與內支撐之間通過膠去固定，所以分離后蓋需先用熱風槍為手機后蓋邊緣和縫隙加熱，才可以打開。打開后蓋后可以看到，OPPO R17 采用的是經典的三段式結構設計。

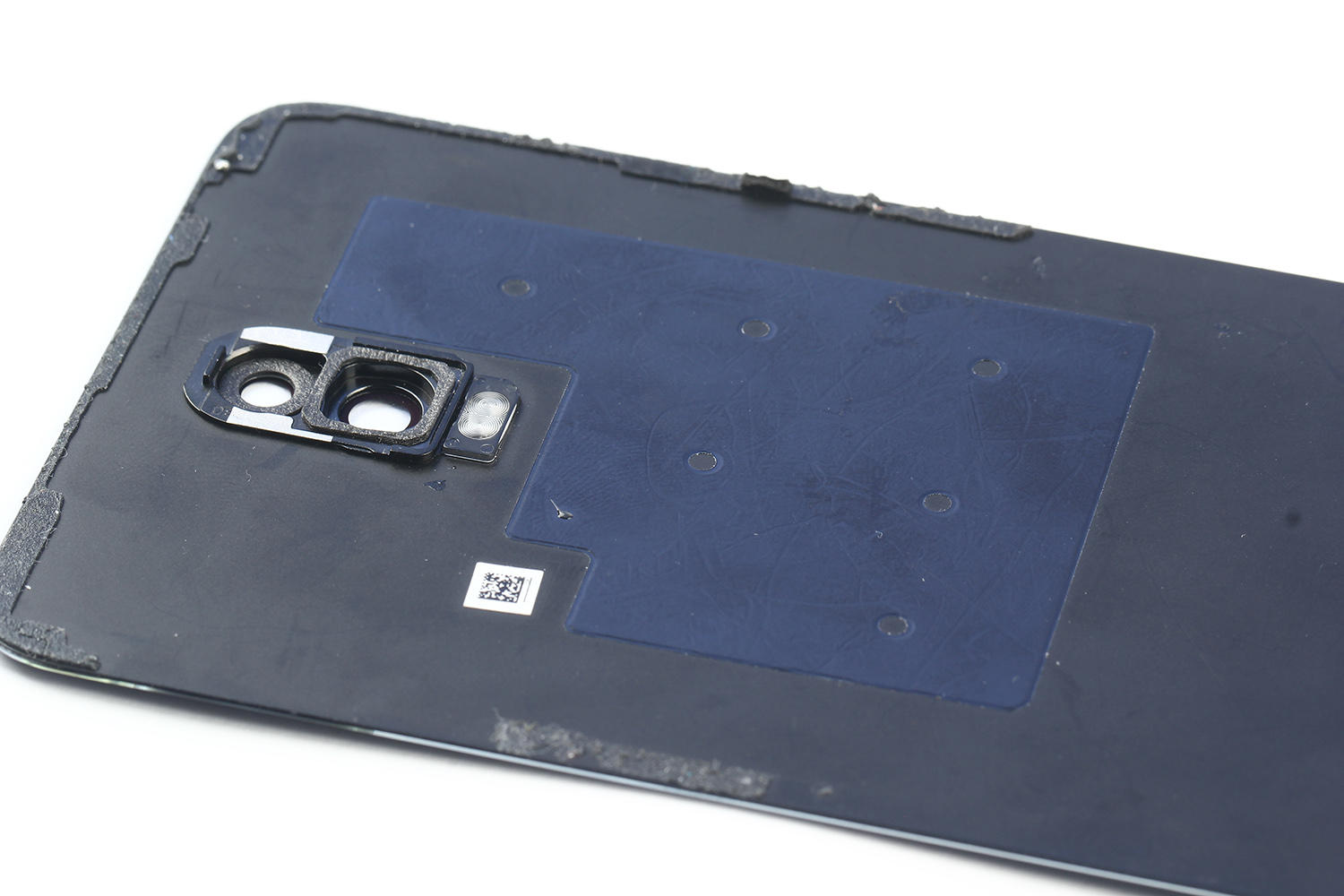

后蓋上對應主板和電池的位置貼有大面積的石墨片幫助散熱。

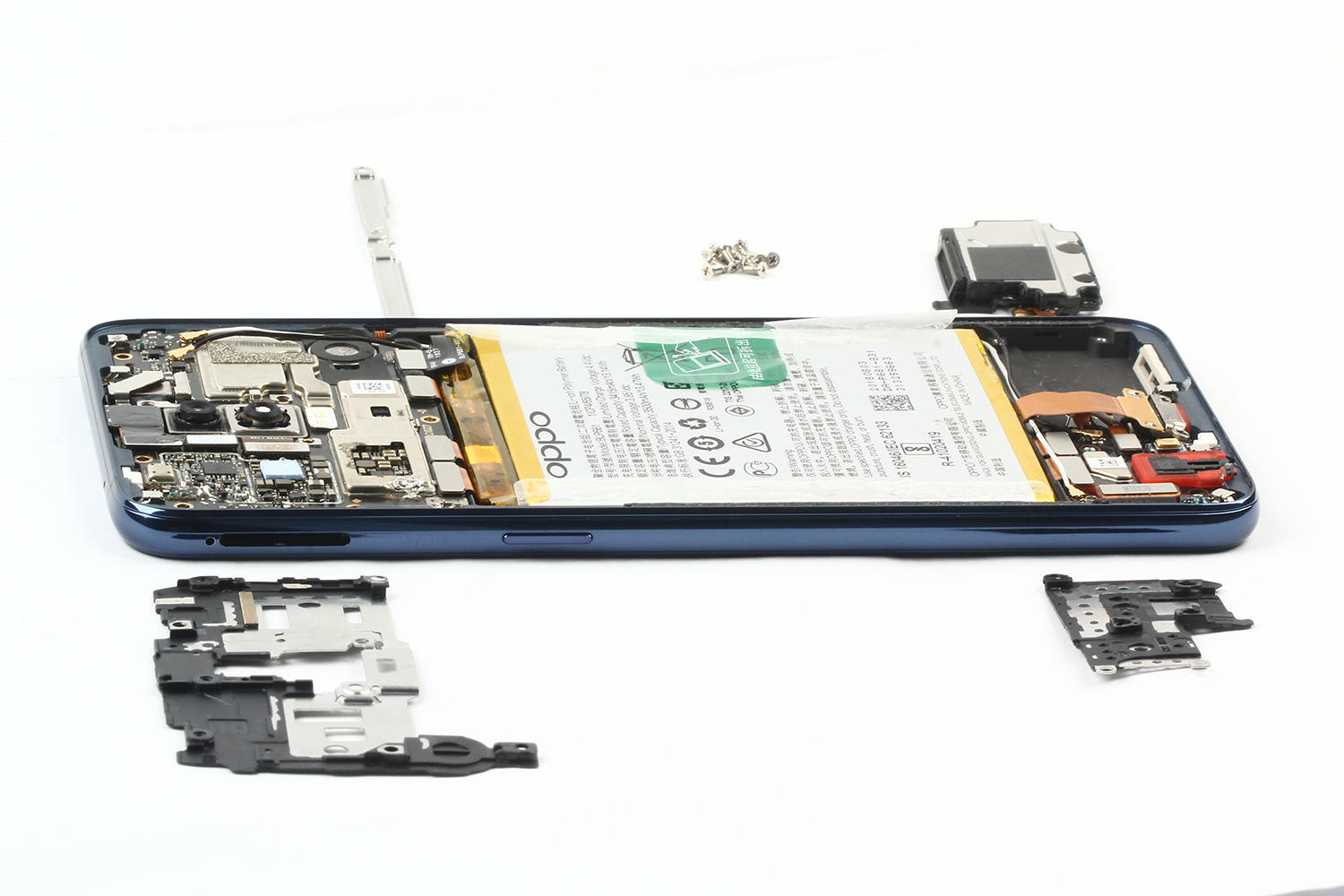

主板上覆蓋著一塊用于保護的金屬蓋板，這塊蓋板除了保護主板外，更重要的是保護主板上的 BTB接口。

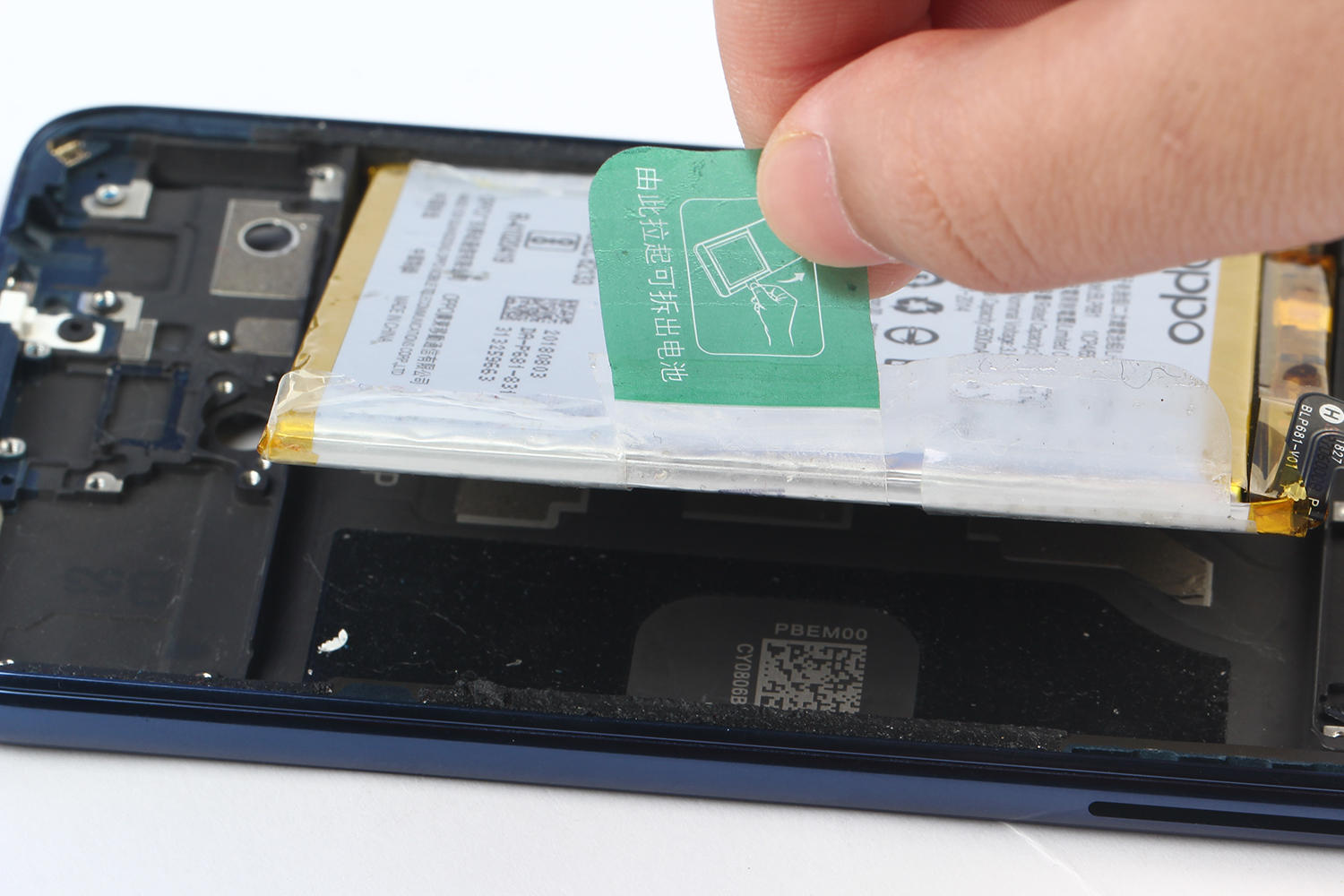

電池通過雙面膠固定在內支撐上，電池的側邊配有一條方便拆卸的易拉條。
屏幕軟板穿過內支撐連接到副板上，軟板在內支撐上的縫隙配有硅膠套來固定及保護屏幕排線。

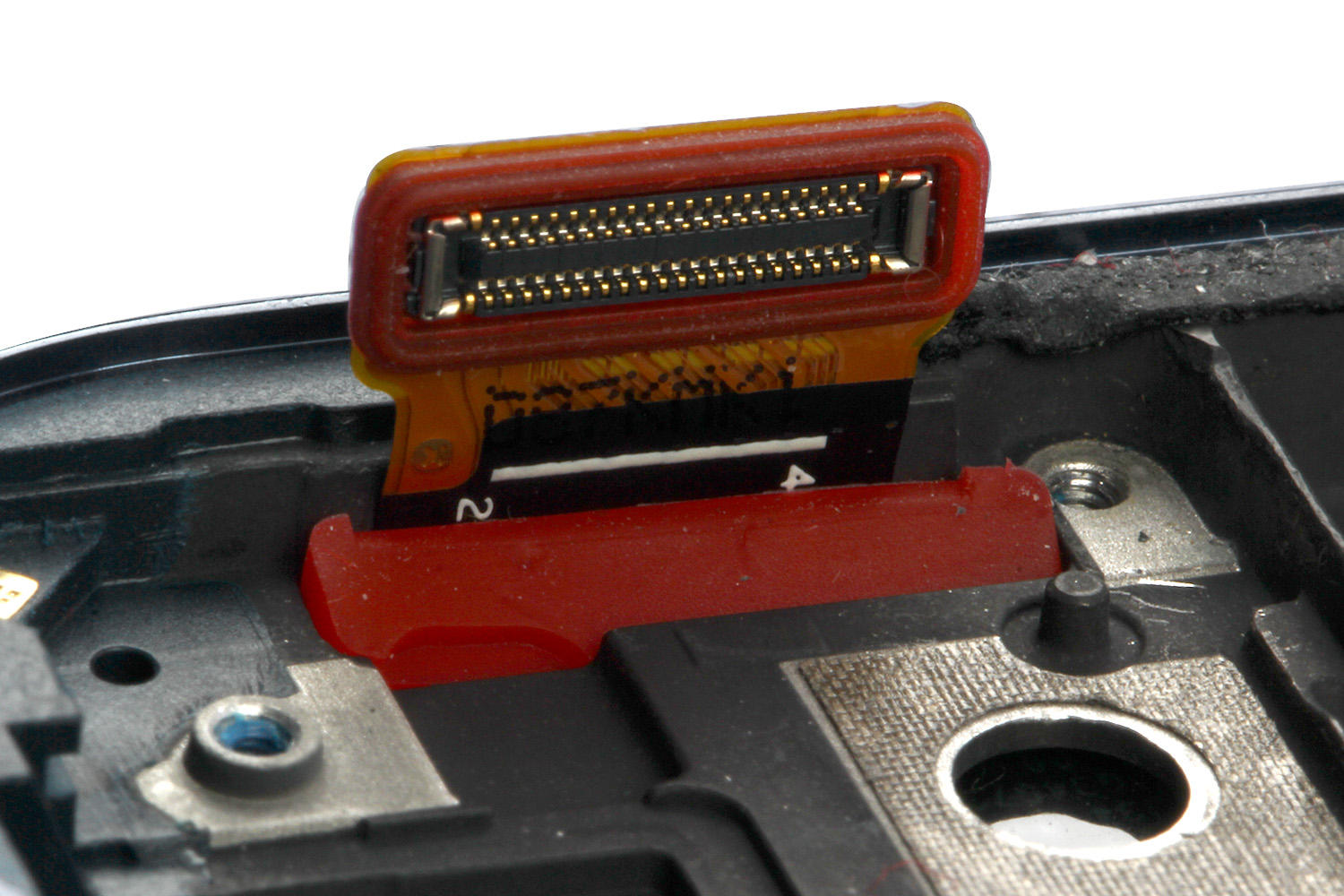

軟板接口特寫。
取下主板、副板以及前后攝像頭后，可以看到光線傳感器通過導光管接收光線。

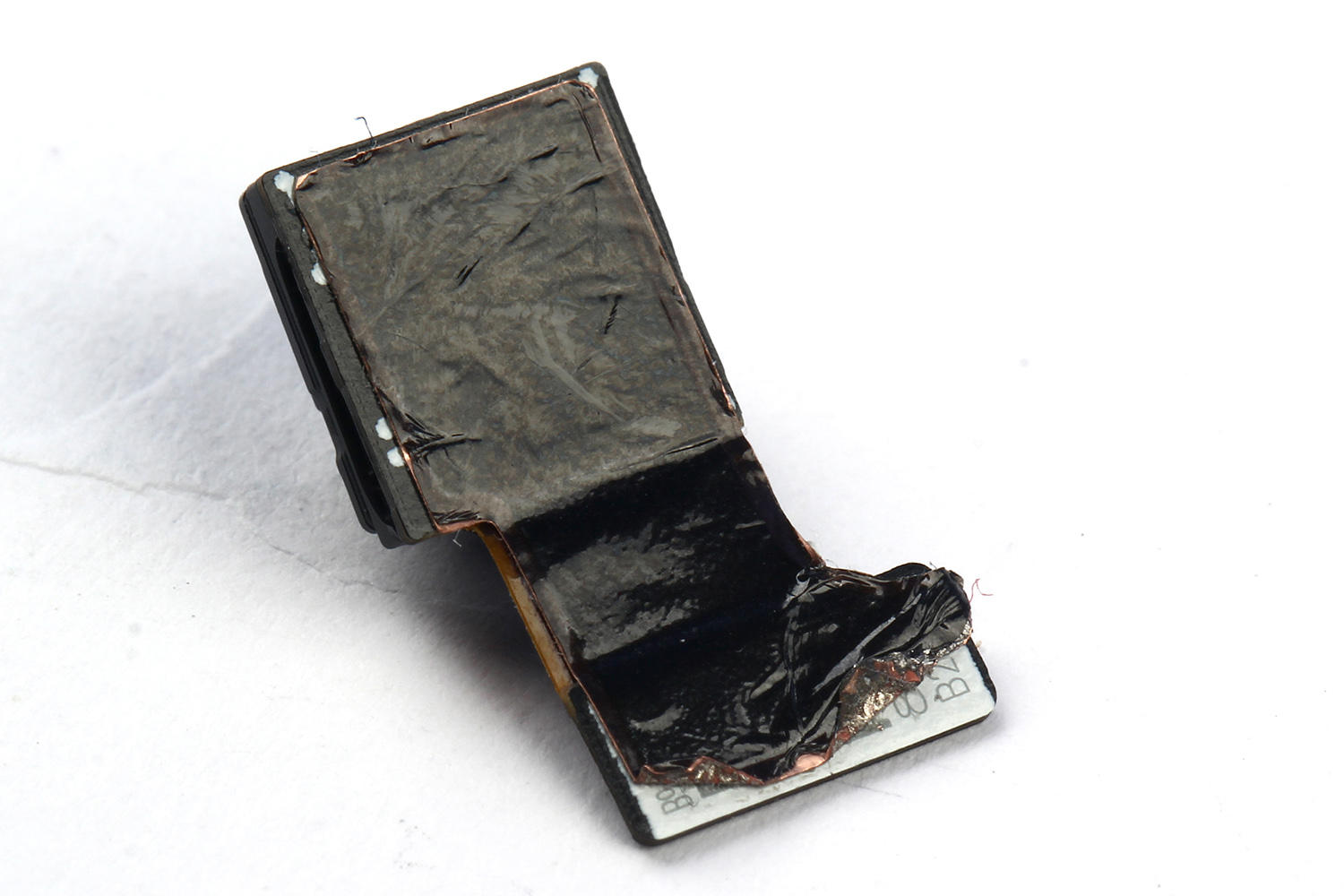

前后攝像頭模組的背部都貼有用于散熱的石墨貼。

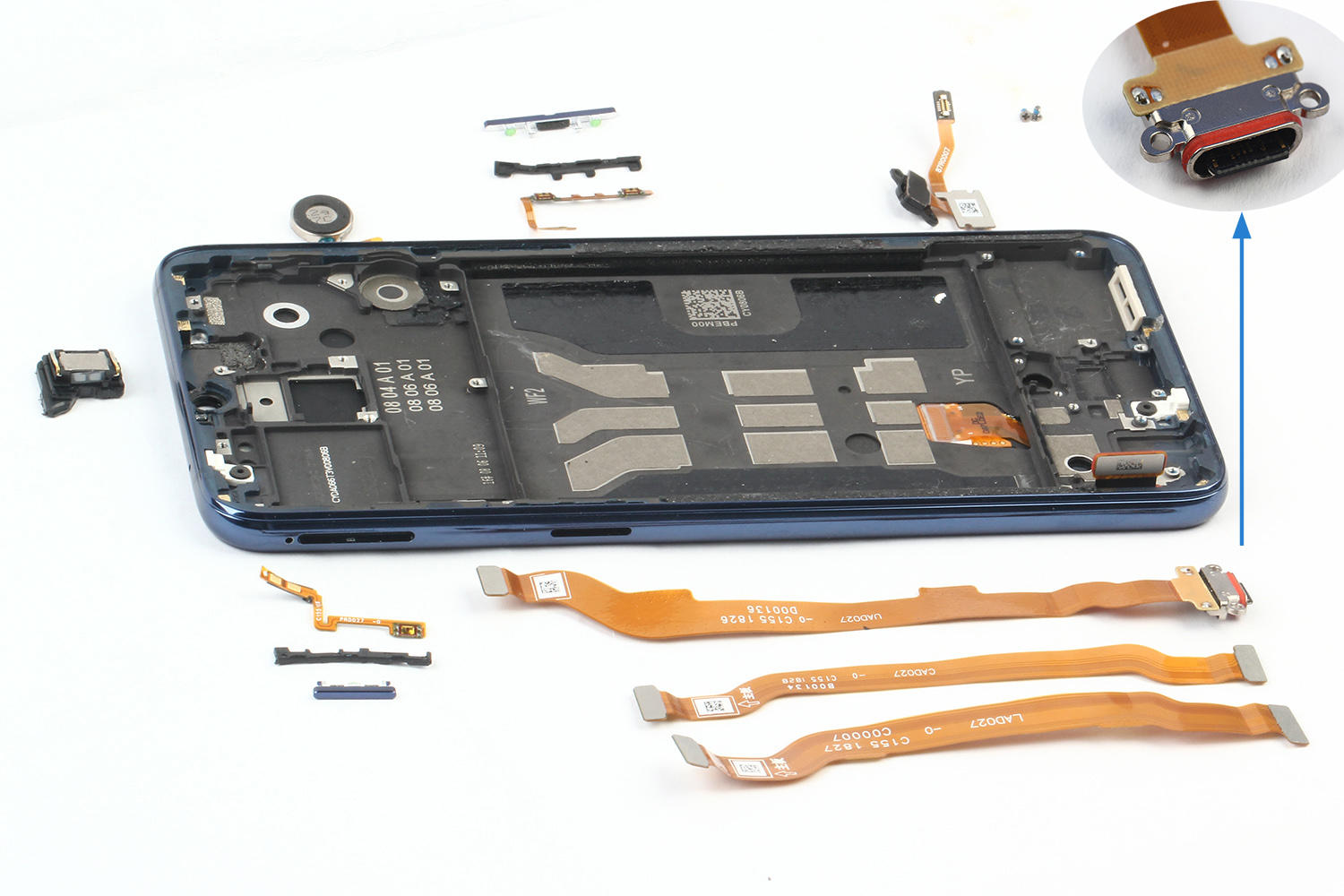

取下軟板，可以看到 USB 接口上套有用于防水防塵的硅膠套。同樣的處理還出現在耳機孔處。

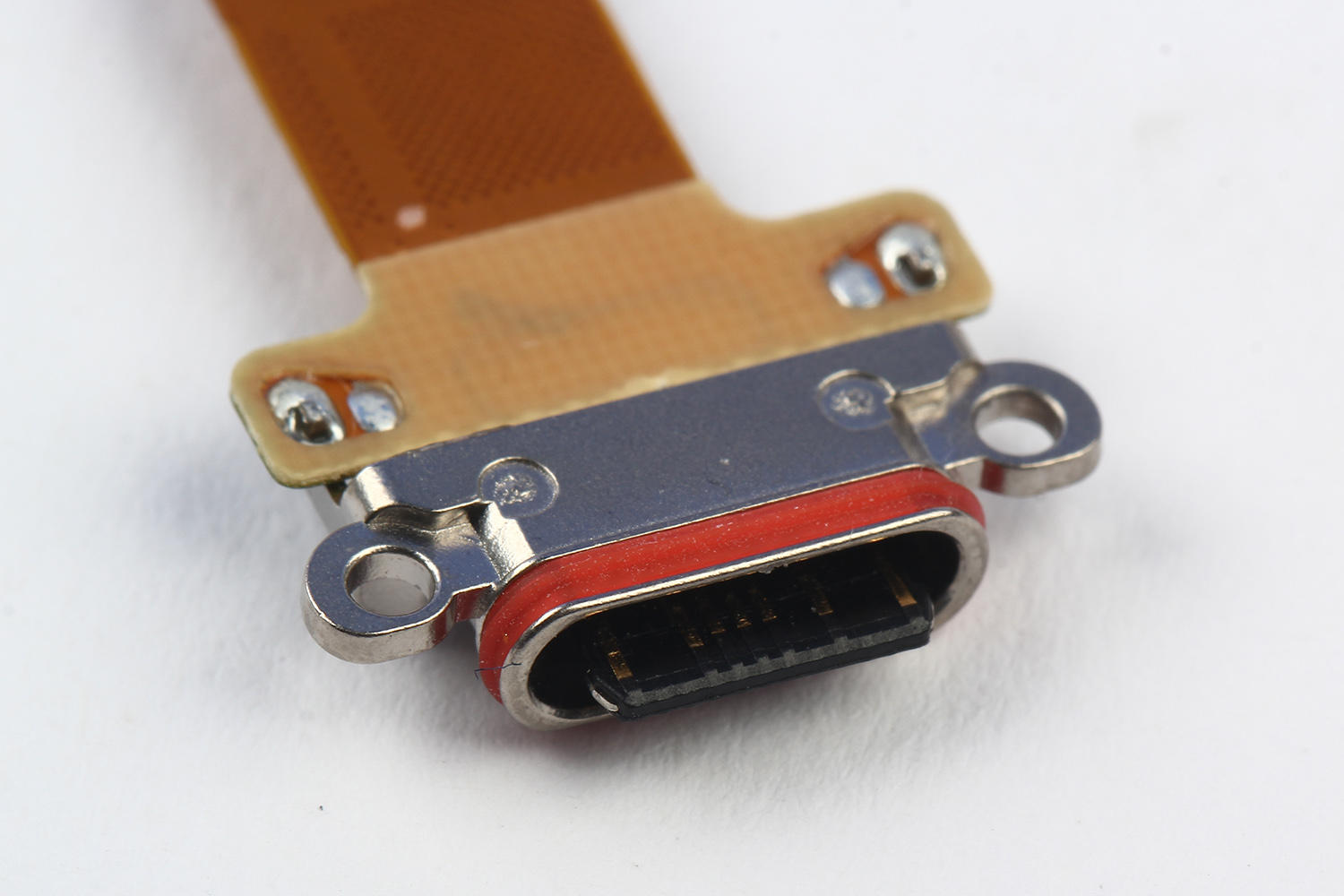

USB 接口特寫。

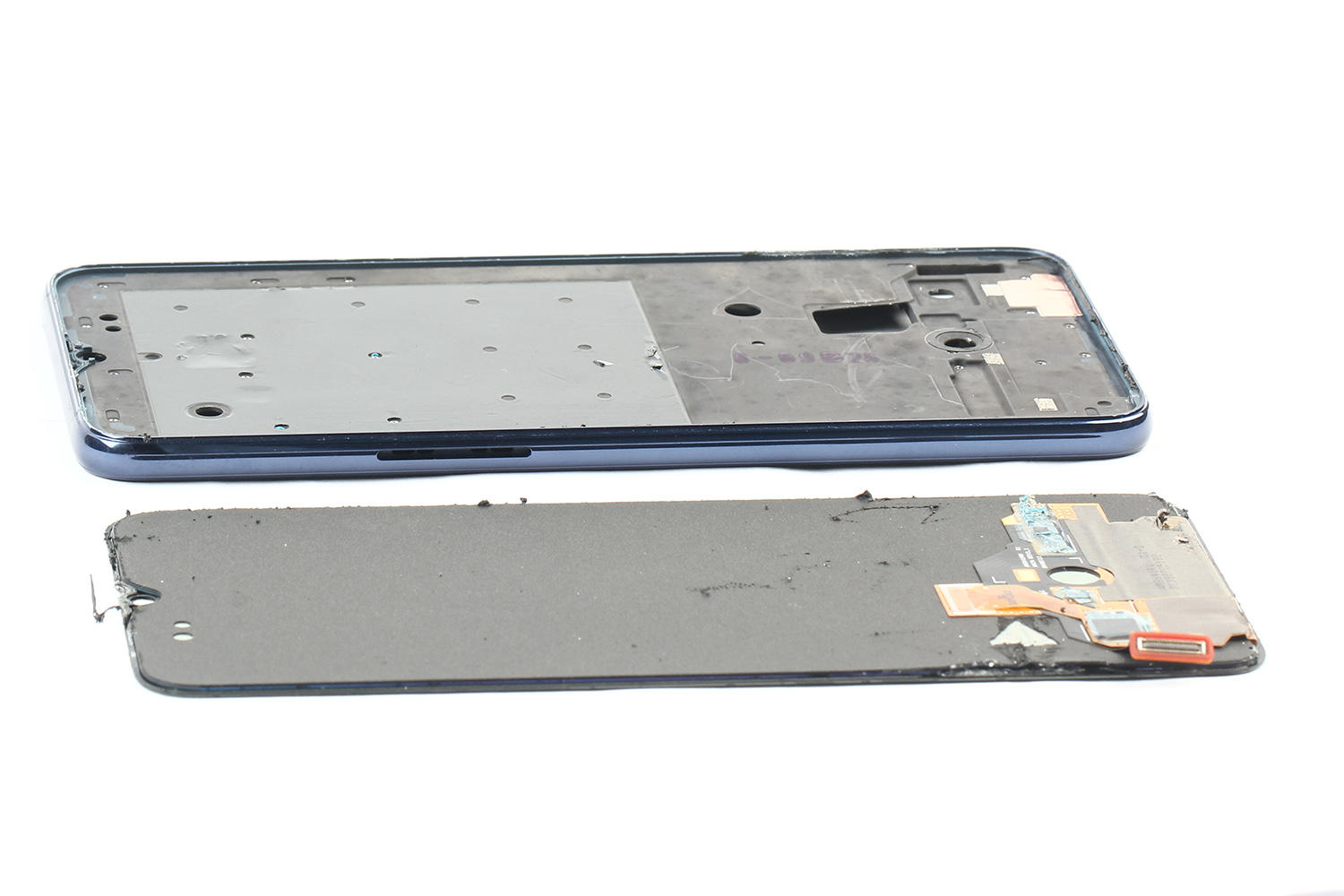

屏幕與內支撐通過膠去固定，內支撐上貼有一大塊石墨片幫助散熱。
主要元器件解析：

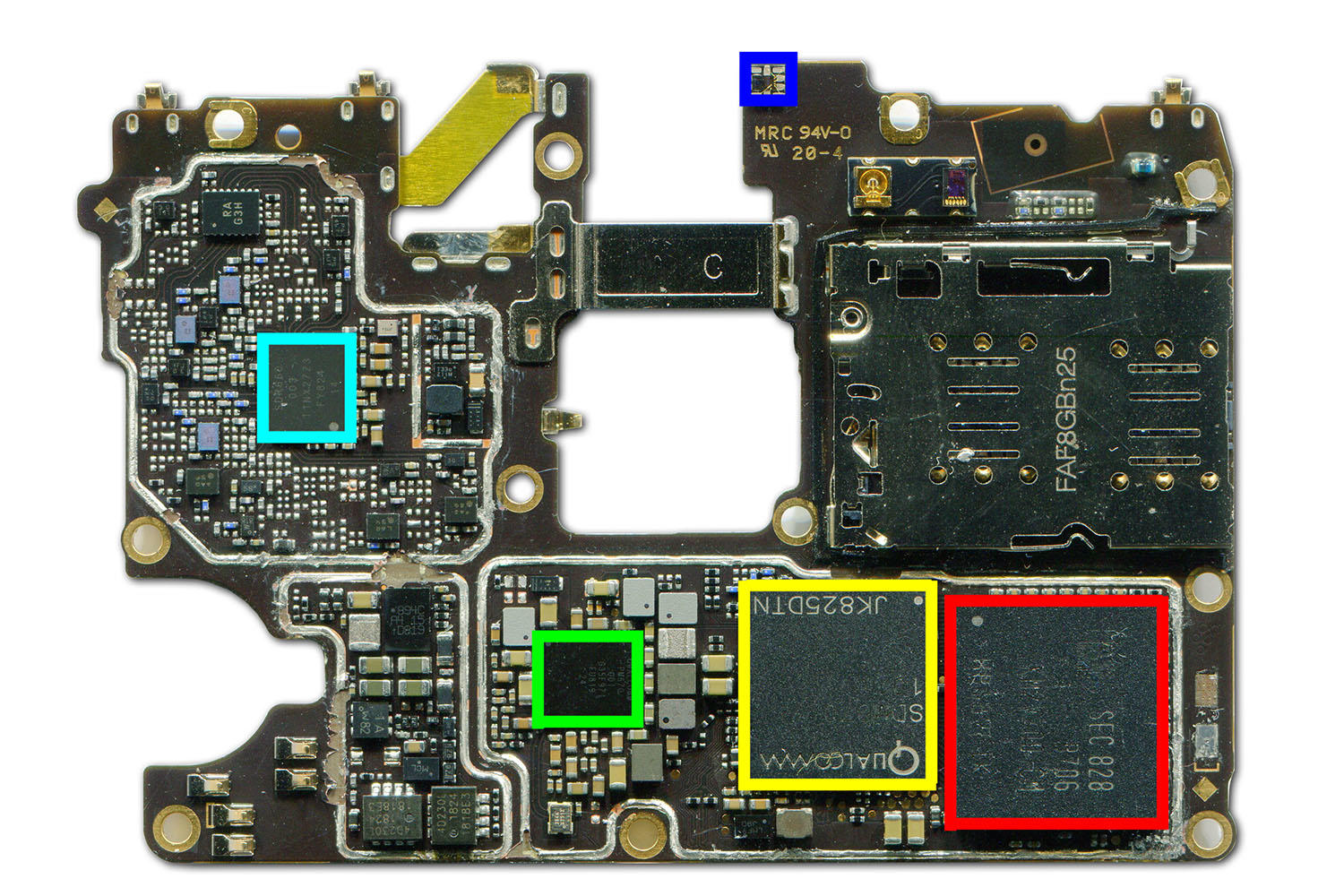

正面：
紅色：Samsung-KM2V7001CM-6GB內存+128GB閃存
黃色：Qualcomm-SDM670-八核處理器
綠色：QUALCOMM-PM670-電源管理芯片
青色：Qualcomm-SDR660-射頻收發芯片
藍色：光線傳感器

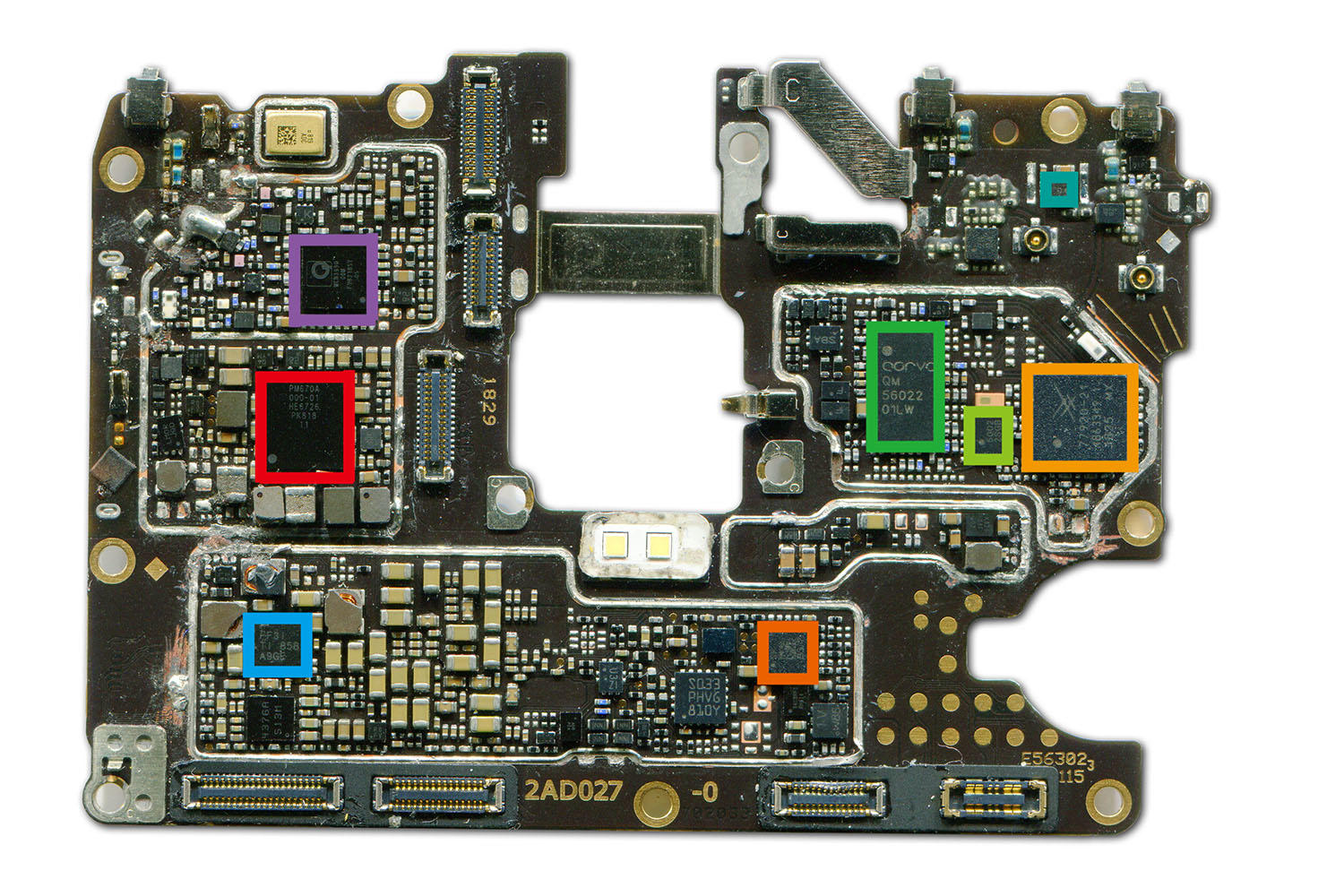

背面：
紫色：QUALCOMM-WCN3990-WiFi/BT芯片
紅色：Qualcomm-PM6790A-電源管理芯片
淺藍色：TI-TPS65633-顯示電源管理芯片
紅橙色：STMicroelectronics-六軸加速度計+陀螺儀
黃橙色：Skyworks-SKY77920-21-射頻模擬芯片
淺綠色：射頻收發芯片
綠色：QORVO -QM 56022-射頻模擬芯片
綠青色：MEMSIC-MMC3530KJ-三軸電子羅盤
OPPO R17 采用了經典的三段式結構來做內部設計，而沒有選擇特殊結構，所以主板的設計也是較為典型。主板設計最為特別的，是主板正面最上方藍色方框的光線傳感器，在初步拆解時已經有介紹，它是通過導光管“直通”到手機正面去接收光線。
指紋識別模塊：

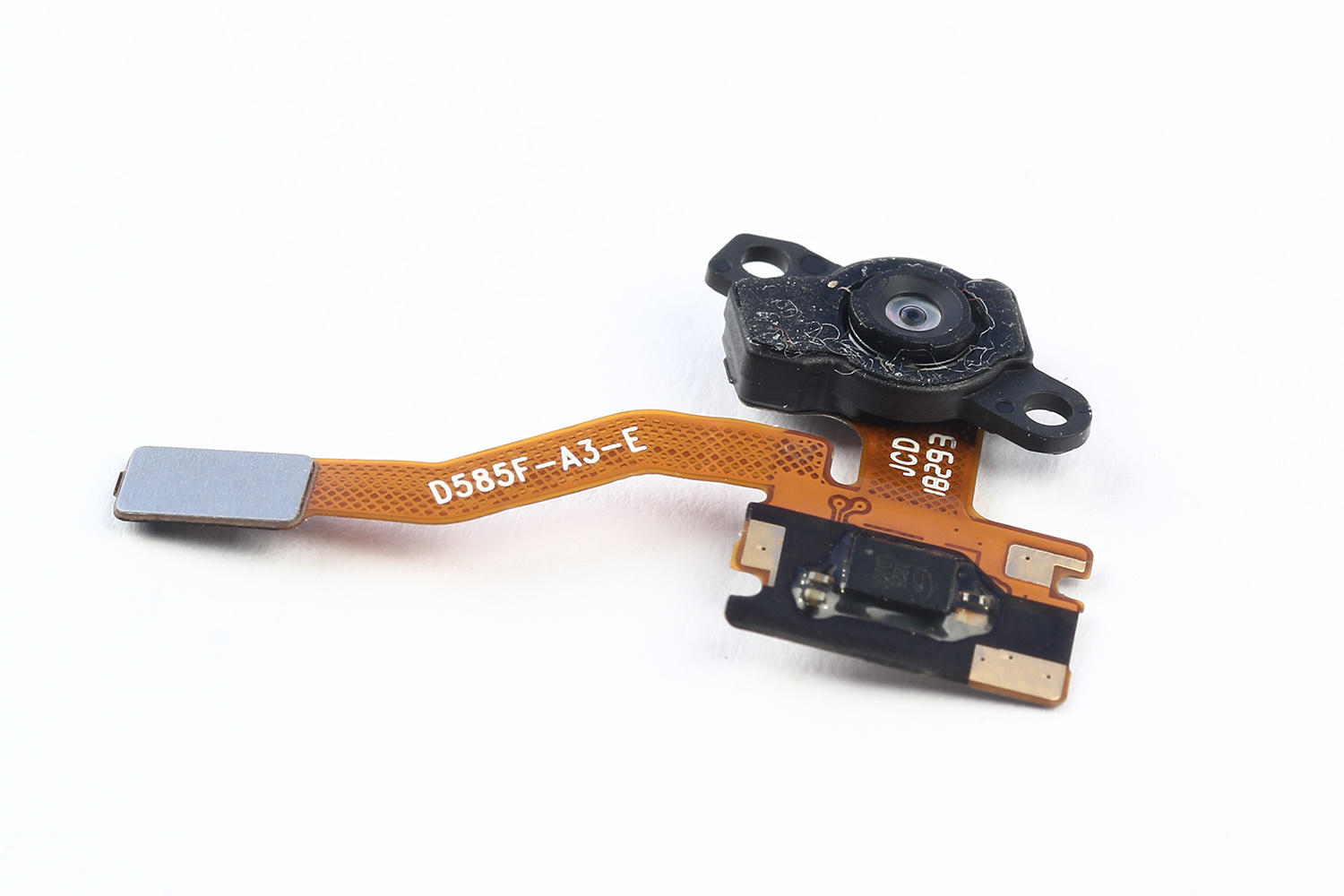

OPPO R17 采用的是匯頂?shù)牡谒拇聊恢讣y識別方案。該方案采用一枚光圈達 F1.5 的攝像頭來采集和識別指紋信息，其目的是為了提高識別的準確率以及識別速度。
屏幕：
OPPO R17 的屏幕是由三星提供的 6.4 英寸 Super AMOLED “水滴屏”，該屏幕型號為 641RW 01 。
攝像頭模塊：

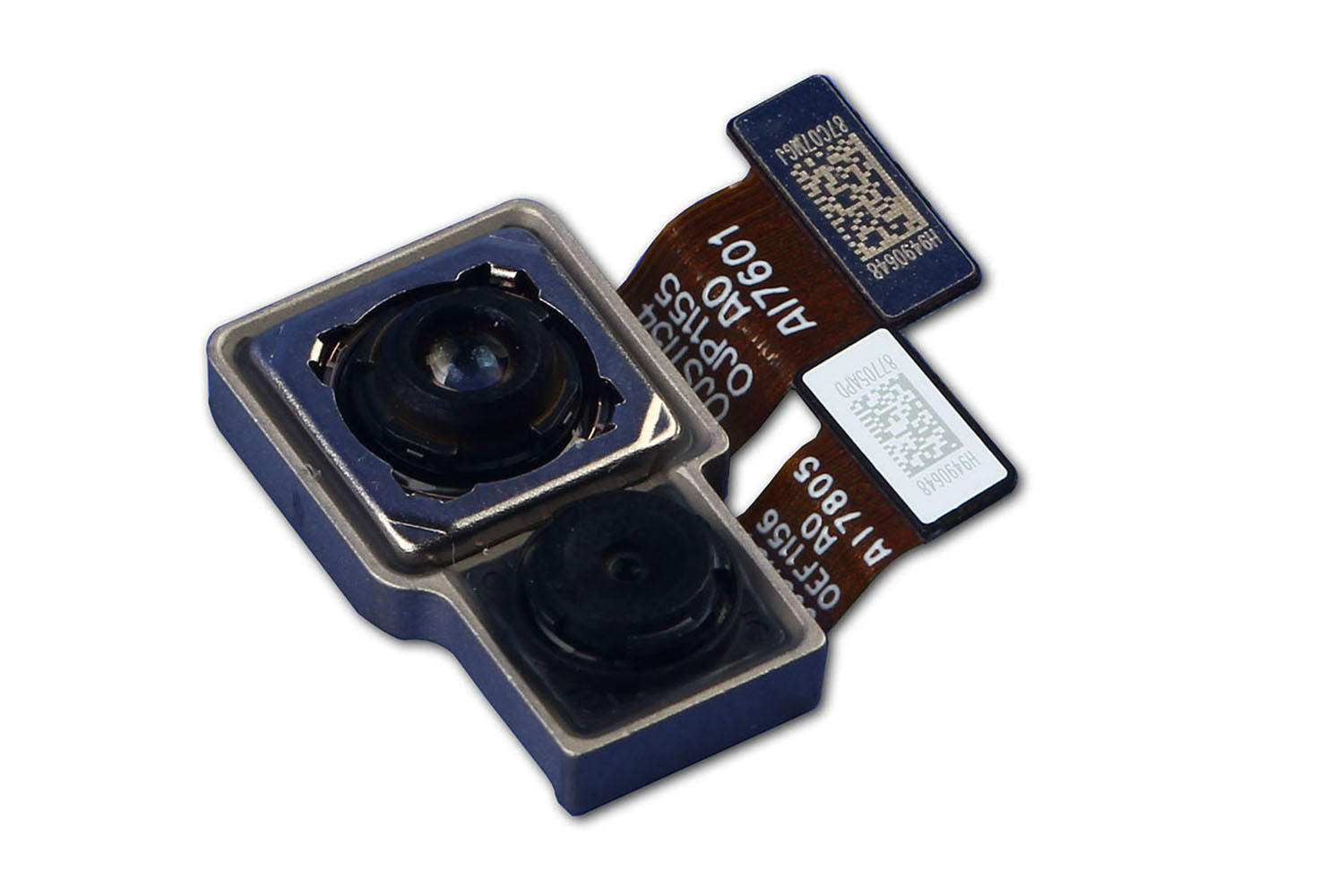

OPPO R17 采用后置 1200 萬 + 500 萬像素的雙攝組合，主攝型號為索尼 IMX519 ，屬于“求穩”的配備。而副攝則采用了三星的S5K5E9 ，主要用于為 AI 引擎采集信息。

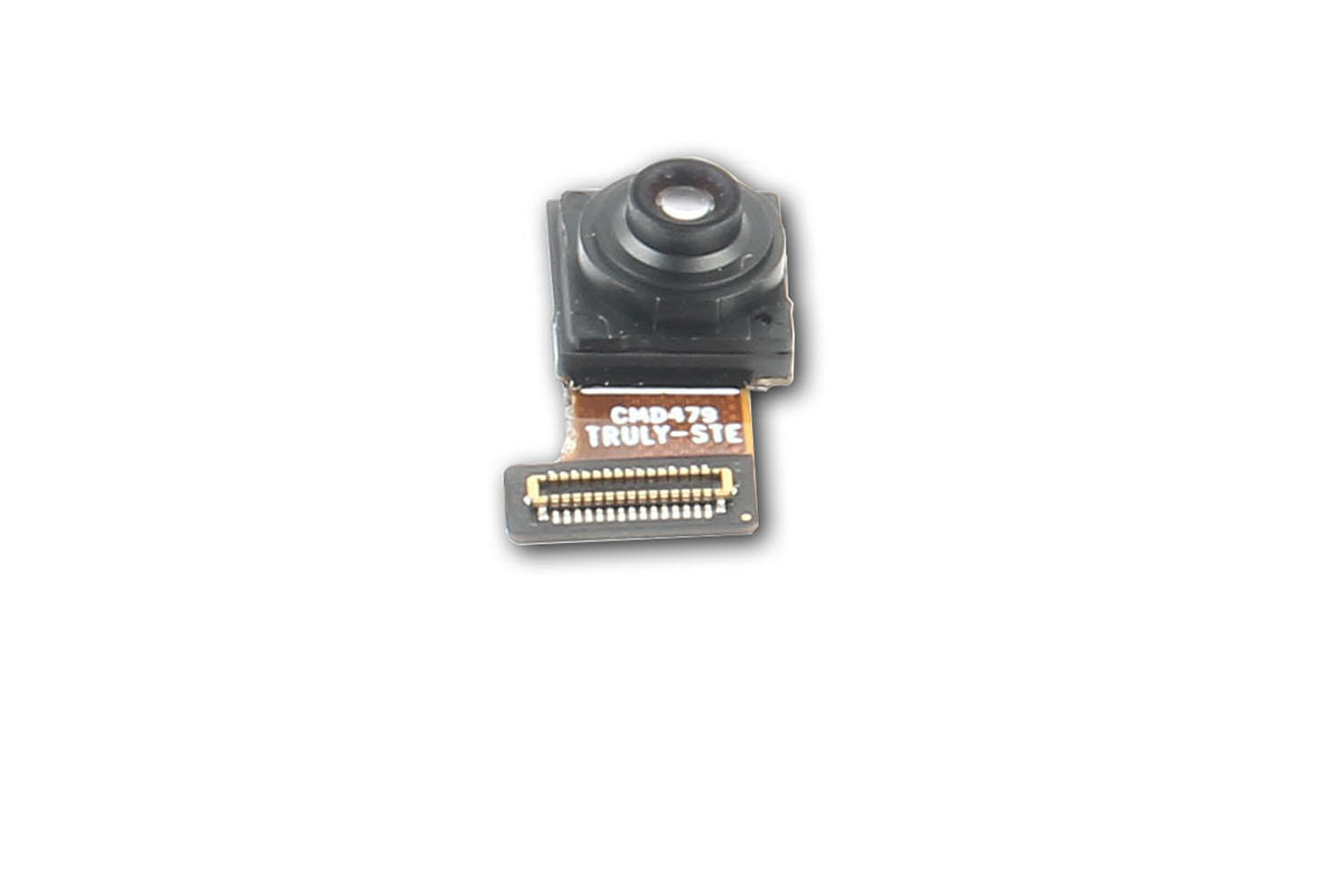

前置攝像頭為 2500 萬像素，具備 AI智能美顏功能。
OPPO R17 6GB + 128GB 國行版售價為 2799 元人民幣。
R17 的 Bom 表反映了OPPO 對于自家旗下主力熱推機型求穩的策略，R17 內主要的元器件仍然是來自來自高通。而在Bom 表中最為搶眼的，莫過于占據主要 IC 價格相當大比重，由三星提供的存儲器元器件KM2V7001CM 。

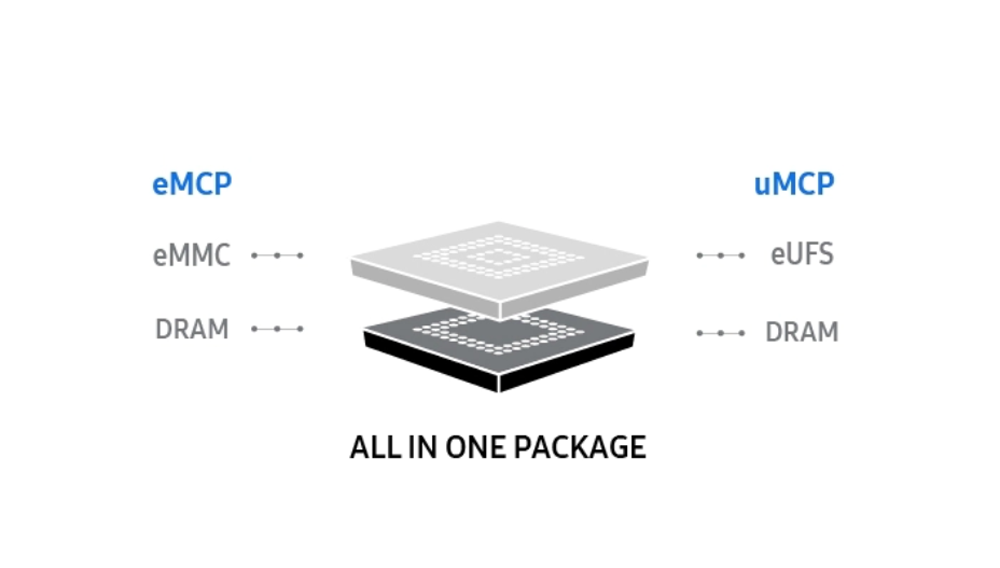

從三星半導體官網給出的資料顯示，這枚存儲器件是一件 MCP 存儲器。MCP 是在一種在塑料封裝外殼內垂直堆疊各類存儲器的一級單封裝混合技術。這種技術不僅能節省主板空間，還能適應智能手機的低功耗和高密度容量需求。
而三星這個系列的存儲器元器件更是采用了三星自家的一種工藝，使得元器件更薄、功耗更低。
總結：
從拆解中不難看出，R17 作為OPPO 力推的機型，靠的并不是結構上有多么的先進，而是在穩打穩扎的基礎上增加屏幕指紋、漸變色機身、水滴屏等設計。
OPPO R17 整機采用了 23 顆螺絲進行固定，同時還采用了整機防水設計。機器采用的是典型的三段式結構，或許也是因?yàn)檫@種結構的設計成熟度非常高，使得 OPPO R17 的內部能夠都到非常整齊。
