硅橡膠原料的性能特點及用途

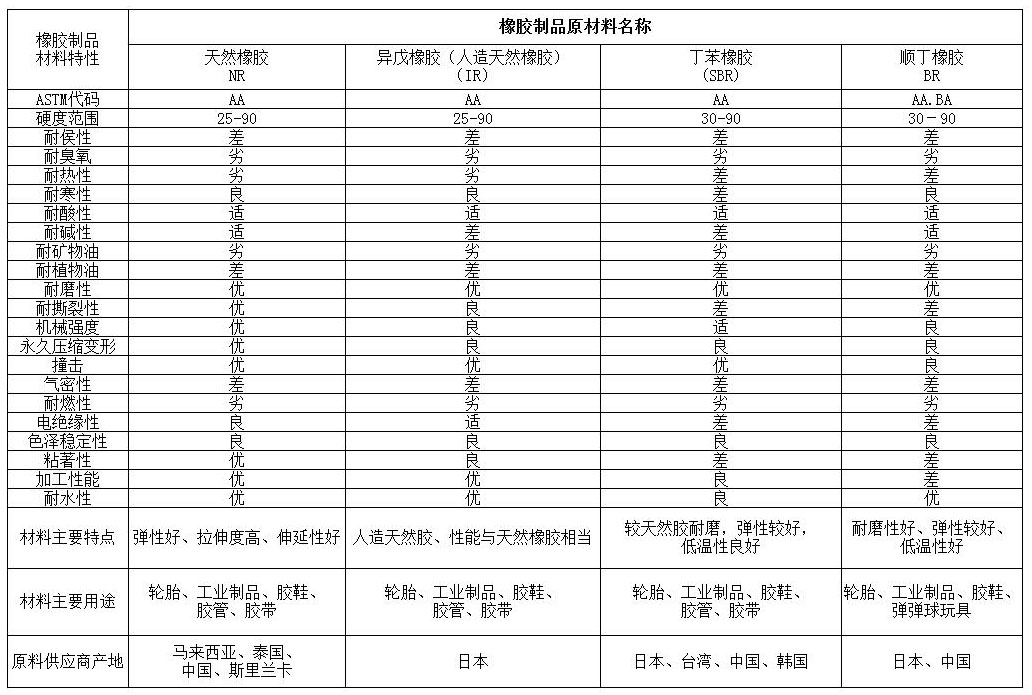

天然橡膠（NR）：以橡膠烴（聚異戊二烯）為主，含少量蛋白質(zhì)、水分、樹脂酸、糖類和無機(jī)鹽等。彈性大，定伸強(qiáng)度高,抗撕裂性和電絕緣性優(yōu)良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在綜合性能方面優(yōu)于多數(shù)合成橡膠。缺點是耐氧和耐臭氧性差，容易老化變質(zhì)；耐油和耐溶劑性不好，第抗酸堿的腐蝕能力低；耐熱性不高。使用溫度范圍：約－60℃～＋80℃。  制作輪胎、膠鞋、膠管、膠帶、電線電纜的絕緣層和護(hù)套以及其他通用制品。特別適用于制造扭振消除器、發(fā)動機(jī)減震器、機(jī)器支座、橡膠－金屬懸掛元件、膜片、模壓制品。

異戊橡膠（IR）：是由異戊二烯單體聚合而成的一種順式結(jié)構(gòu)橡膠。化學(xué)組成、立體結(jié)構(gòu)與天然橡膠相似,性能也非常接近天然橡膠，故有合成天然橡膠之稱。使用溫度范圍：約－50℃～＋100℃  可代替天然橡膠制作輪胎、膠鞋、膠管、膠帶以及其他通用制品。

順丁橡膠（BR）：是由丁二烯聚合而成的順式結(jié)構(gòu)橡膠。 優(yōu)點是：彈性與耐磨性優(yōu)良，耐老化性好，耐低溫性優(yōu)異，在動態(tài)負(fù)荷下發(fā)熱量小，易于金屬粘合。缺點是強(qiáng)度較低，抗撕裂性差，加工性能與自粘性差。使用溫度范圍:約－60℃～＋100℃。一般多和天然橡膠或丁苯橡膠并用，主要制作輪胎胎面、運(yùn)輸帶和特殊耐寒制品。

三元乙丙橡膠（EPM\EPDM）：乙烯和丙烯的共聚體，一般分為二元乙丙橡膠和三元乙丙橡膠。特點是抗臭氧、耐紫外線、耐天候性和耐老化性優(yōu)異，居通用橡膠之首。電絕緣性、耐化學(xué)性、沖擊彈性很好，耐酸堿，比重小，可進(jìn)行高填充配合。耐熱可達(dá)150℃，耐極性溶劑－酮、酯等，但不耐脂肪烴和芳香烴,其他物理機(jī)械性能略次于天然橡膠而優(yōu)于丁苯橡膠。缺點是自粘性和互粘性很差，不易粘合。使用溫度范圍：約－50℃～＋150℃。 主要用作化工設(shè)備襯里、電線電纜包皮、蒸汽膠管、耐熱運(yùn)輸帶、汽車用橡膠制品及其他工業(yè)制品。

氯丁橡膠（CR）：是由氯丁二烯做單體乳液聚合而成的聚合體。   這種橡膠分子中含有氯原子，所以與其他通用橡膠相比：它具有優(yōu)良的抗氧、抗臭氧性，不易燃，著火后能自熄，耐油、耐溶劑、耐酸堿以及耐老化、氣密性好等優(yōu)點；其物理機(jī)械性能也比天然橡膠好，故可用作通用橡膠，也可用作特種橡膠。主要缺點是耐寒性較差，比重較大、相對成本高，電絕緣性不好，加工時易粘滾、易焦燒及易粘模。此外，生膠穩(wěn)定性差，不易保存。使用溫度范圍：約－45℃～＋100℃。 主要用于制造要求抗臭氧、耐老化性高的電纜護(hù)套及各種防護(hù)套、保護(hù)罩；耐油、耐化學(xué)腐蝕的膠管、膠帶和化工襯里;耐燃的地下采礦用橡膠制品，以及各種模壓制品、密封圈、墊、粘結(jié)劑等.

丙烯酸酯橡膠（ACM\AEM）：它是丙烯酸乙酯或丙烯酸丁酯的聚合物。   其特點是兼有良好的耐熱、耐油性能，在含有硫、磷、氯添加劑的潤滑油中性能穩(wěn)定。同時耐老化、耐氧和臭氧、耐紫外線、氣密性優(yōu)良。缺點是耐寒性差，不耐水,不耐蒸汽及有機(jī)和無機(jī)酸、堿。在甲醇、乙二醇、酮酯等水溶性溶液內(nèi)膨脹嚴(yán)重。同時彈性和耐磨性差，電絕緣性差,加工性能較差。使用溫度范圍：約－25℃～＋150℃。   可用于制造耐油、耐熱、耐老化的制品，如密封件、膠管、化工襯里等。

聚胺脂橡膠（PU）:  有聚酯（或聚醚）與二異氰酸酯類化合物聚合而成的彈性體。其特點是耐磨性好,在各種橡膠中是最好的；強(qiáng)度高、彈性好、耐油性優(yōu)良。耐臭氧、耐老化、氣密性等也優(yōu)異。缺點是耐溫性能較差，耐水和耐堿性差，耐芳香烴、氯化烴及酮、酯、醇類等溶劑性較差。使用溫度范圍：約－30℃～＋80℃。   制作輪胎緊挨由零件、墊圈、防震制品，以及耐磨、高強(qiáng)度和耐油的橡膠制品。

丁苯橡膠（SBR）:丁二烯和苯乙烯的共聚體。  性能接近天然橡膠，是目前產(chǎn)量最大的通用合成橡膠，其特點是耐磨性、耐老化和耐熱性超過天然橡膠，質(zhì)地也較天然橡膠均勻。缺 點是：彈性較低，抗屈撓、抗撕裂性能較差；加工性能差，特別是自粘性差、生膠強(qiáng)度低。使用溫度范圍：約－50℃～＋100℃。 主要用以代替天然橡膠制作輪胎、膠板、膠管、膠鞋及其他通用制品。

丁腈橡膠（NBR）:丁二烯和丙烯晴的共聚體。   特點是耐汽油和脂肪烴油類的性能特別好，僅次于聚硫橡膠、丙烯酸酯和氟橡膠，而優(yōu)于其他通用橡膠。耐熱性好，氣密性、耐磨及耐水性等均較好，粘結(jié)力強(qiáng)。缺點是耐寒及耐臭氧性較差，強(qiáng)力及彈性較低，耐酸性差，電絕緣性不好，耐極性溶劑性能也較差。使用溫度范圍：約－30℃～＋100℃。 主要用于制造各種耐油制品，如膠管、密封制品等。

丁基橡膠（IIR）：  是異丁烯和少量異戊二烯或丁二烯的共聚體。   最大特點是氣密性好，耐臭氧、耐老化性能好，耐熱性較高，長期工作溫度可在130℃以下；能耐無機(jī)強(qiáng)酸（如硫酸、硝酸等）和一般有機(jī)溶劑，吸振和阻尼特性良好，電絕緣性也非常好。缺點是彈性差，加工性能差，硫化速度慢，粘著性和耐油性差。使用溫度范圍：約－40℃～＋120℃。 主要用作內(nèi)胎、水胎、氣球、電線電纜絕緣層、化工設(shè)備襯里及防震制品、耐熱運(yùn)輸帶、耐熱老化的膠布制品。

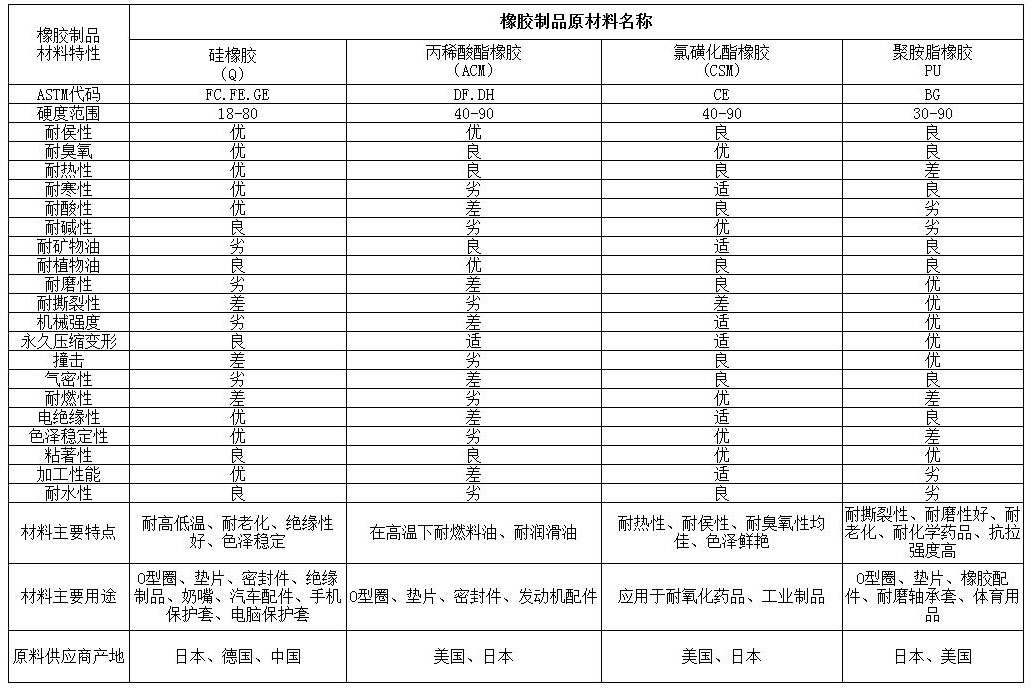

硅橡膠（Q）：  為主料含有硅、氧原子的特種橡膠，其中起主要作用的是硅元素。  其主要特點是既耐高溫（最高300℃）又耐低溫（最低－100℃），是目前最好的耐寒、耐高溫橡膠；同時電絕緣性優(yōu)良，對熱氧化和臭氧的穩(wěn)定性很高，化學(xué)惰性大。缺點是機(jī)械強(qiáng)度較低，耐油、耐溶劑和耐酸堿性差，較難硫化，價格較貴。使用溫度：－60℃～＋200℃。   主要用于制作耐高低溫制品（膠管、密封件等）、耐高溫電線電纜絕緣層，由于其無毒無味，還用于食品及醫(yī)療工業(yè)，目前廣泛應(yīng)用于硅膠禮品，手機(jī)硅膠套等。

氫化丁氰橡膠（HNBR） ：丁二烯和丙烯晴的共聚體。   它是通過全部或部分氫化NBR的丁二烯中的雙鍵而得到的。其特點是機(jī)械強(qiáng)度和耐磨性高，用過氧化物交聯(lián)時耐熱性比NBR好，其他性能與丁晴橡膠一樣。缺點是價格較高。使用溫度范圍：約－30℃～＋150℃。  主要用于耐油、耐高溫的密封制品。

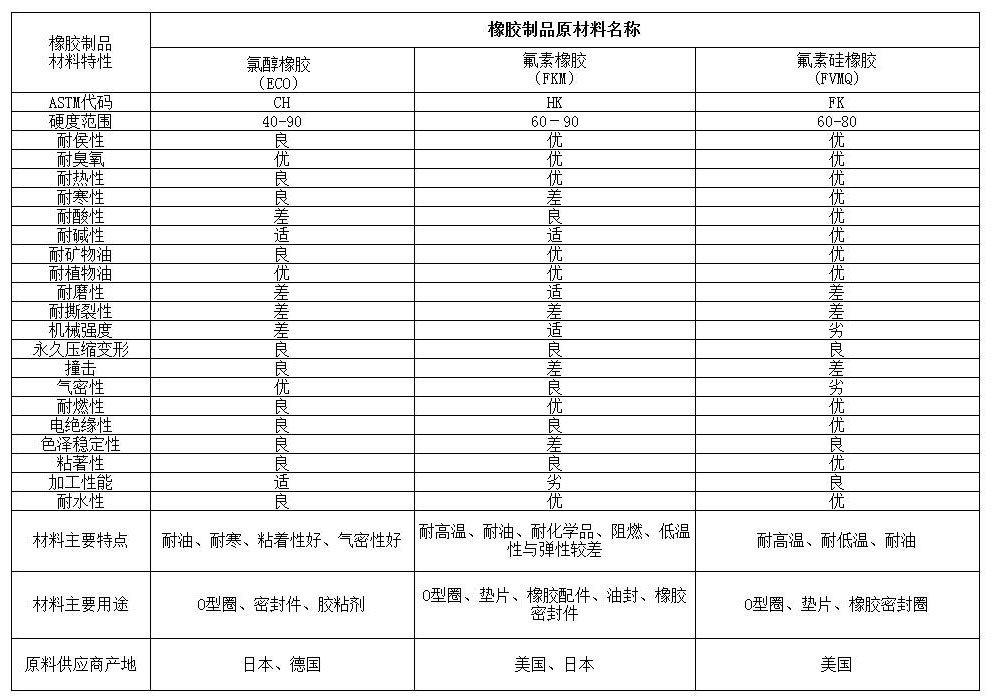

氟橡膠（FPM） ：是由含氟單體共聚而成的有機(jī)彈性體。   其特點耐溫高可達(dá)300℃，耐酸堿，耐油性是耐油橡膠中最好的，抗輻射、耐高真空性能好；電絕緣性、機(jī)械性能、耐化學(xué)腐蝕性、耐臭氧、耐大氣老化性均優(yōu)良。缺點是加工性差，價格昂貴耐寒性差，彈性透氣性較低。使用溫度范圍：－20℃～＋200℃。   主要用于國防工業(yè)制造飛機(jī)、火箭上的耐真空、耐高溫、耐化學(xué)腐蝕的密封材料、膠管或其他零件及汽車工業(yè)。

丙烯酸酯橡膠（ACM\AEM）： 它是丙烯酸乙酯或丙烯酸丁酯的聚合物。   其特點是兼有良好的耐熱、耐油性能，在含有硫、磷、氯添加劑的潤滑油中性能穩(wěn)定。同時耐老化、耐氧和臭氧、耐紫外線、氣密性優(yōu)良。缺點是耐寒性差，不耐水，不耐蒸汽及有機(jī)和無機(jī)酸、堿。在甲醇、乙二醇、酮酯等水溶性溶液內(nèi)膨脹嚴(yán)重。同時彈性和耐磨性差，電絕緣性差，加工性能較差。使用溫度范圍：約－25℃～＋150℃。   可用于制造耐油、耐熱、耐老化的制品，如密封件、膠管、化工襯里等。

氯磺化聚乙烯橡膠（CSM） ： 它是聚乙烯經(jīng)氯化和磺化處理后，所得到具有彈性的聚合物。   耐臭氧緊挨老化優(yōu)良，耐候性優(yōu)于其它橡膠。阻燃、耐熱、耐溶劑性及耐大多數(shù)化學(xué)藥品和耐酸堿性能較好。電絕緣性尚可，耐磨性與丁苯橡膠相似。缺點是抗撕裂性能差，加工性能不好。使用溫度范圍：約－20℃～＋120℃。   可用作臭氧發(fā)生器上的密封材料，制造耐油密封件、電線電纜包皮以及耐油橡膠制品和化工襯里。

氯醚橡膠（CO\ECO）： 由環(huán)氧氯丙烷均聚或由環(huán)氧氯丙烷與環(huán)氧乙烷共聚而成的聚合物。   特點是耐脂肪烴及氯化烴溶劑、耐堿、耐水、耐老化性能極好，耐臭氧性、耐候性緊挨熱性、氣密性高。缺點是強(qiáng)力較低、彈性較差、電絕緣性不良。使用溫度范圍：約－40℃～＋140℃。   可用作膠管、密封件、薄膜和容器襯里、油箱、膠輥，制造油封、水封等。

氯化聚乙烯橡膠（CM或CPE） ：是聚乙烯通過氯取代反應(yīng)制成的具有彈性的聚合物。   性能與氯磺化聚乙烯橡膠接近，其特點是流動性好，容易加工；有優(yōu)良的耐天候性、耐臭氧性和耐電暈性，耐熱、耐酸堿、耐油性良好。缺點是彈性差、壓縮變形較大，電絕緣性較低。使用溫度范圍：約－20℃～＋120℃。   電線電纜護(hù)套、膠管、膠帶、膠輥化工襯里等。
