原材料的準(zhǔn)備
首先， 將導(dǎo)電泡綿的三種原材料（ 復(fù)合鋁箔、雙面導(dǎo)電膠帶、PU海綿），按照成品的規(guī)格分別切割。復(fù)合鋁箔和雙面導(dǎo)電膠帶控制要點為寬度，PU海綿的控制要點為寬度和高度（厚度）。

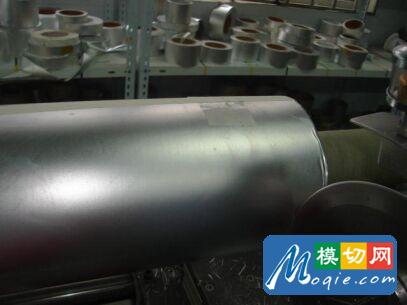

雙面導(dǎo)電膠帶的切割
雙面導(dǎo)電膠帶的切割和復(fù)合鋁箔的切割工藝一樣，根據(jù)規(guī)格的不同，按照最終成形導(dǎo)電泡綿所需敷背膠的寬度切割。

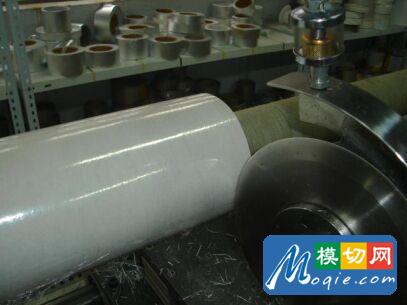

PU海綿的切割
根據(jù)最終成型的導(dǎo)電泡綿規(guī)格， 將P U海綿分段切割， 一般情況下，P U海綿的厚度要比最終成型的導(dǎo)電泡綿厚0.5mm，以保證最終成型后導(dǎo)電泡綿的彈性。
初次成型
原材料切割完畢后， 用成型機(jī)進(jìn)行初次成型，此時將復(fù)合鋁箔包在PU海綿的周圍，同時敷上雙面導(dǎo)電膠帶。此時因是初次成型，一般每2米切割斷一次。
成型機(jī)加熱溫度設(shè)定：室內(nèi)溫度為10-18℃，熱熔溫度設(shè)定為160－180℃，室內(nèi)溫度為18-28℃，熱熔溫度設(shè)定為150－170℃。
工藝人員根據(jù)上次確認(rèn)后的設(shè)定溫度，結(jié)合成型速度、物料情況，在制造中確定成型溫度，并通過對首件的熱熔效果試驗確認(rèn)。
成型機(jī)冷卻溫度設(shè)定：冷卻溫度10℃-25℃。根據(jù)季節(jié)溫度適當(dāng)調(diào)節(jié)。

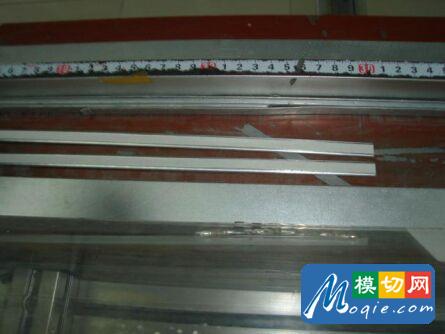

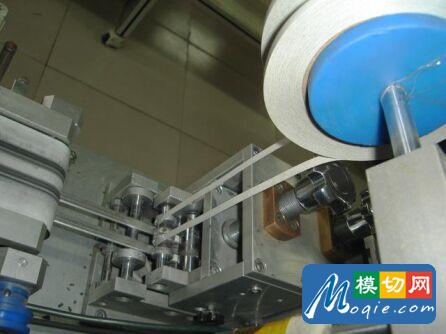

鋁箔包住PU海綿
初次成型的第一步， 是將復(fù)合鋁箔用成型機(jī)包住海綿，由于復(fù)合鋁箔里層含有熱熔膠，在經(jīng)過成型機(jī)的加熱系統(tǒng)后，熱熔膠溶化，此時再將產(chǎn)品迅速冷卻，復(fù)合鋁箔同PU海綿緊緊貼在一起。
貼面導(dǎo)電膠帶
復(fù)合鋁箔同P U海綿冷卻后， 此時貼雙面導(dǎo)電膠帶，導(dǎo)電泡綿基本成型完畢。
初次成型的切割
此時導(dǎo)電泡綿已初次成型， 一般的情況下， 每2米進(jìn)行一次切割， 進(jìn)入下一道程序：復(fù)合離型紙或沖孔。

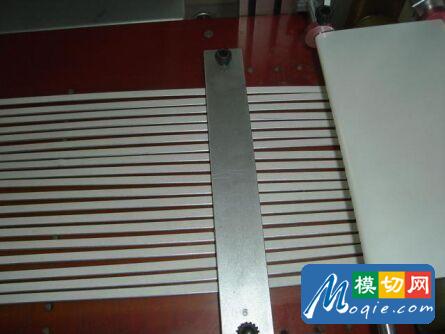

小規(guī)格導(dǎo)電泡綿貼離型紙
若導(dǎo)電泡綿不需要沖孔， 此時需對泡綿進(jìn)行貼離型紙?zhí)幚恚瞄g紙合紙機(jī)，將一排泡綿貼在離型紙上，準(zhǔn)備半刀切割。

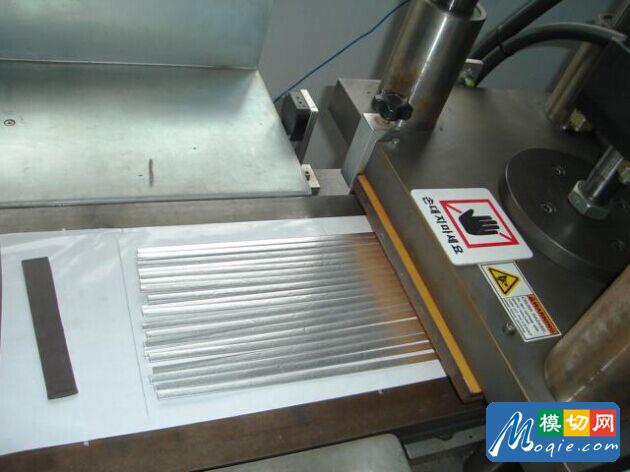

半刀切割
將貼好離型紙的導(dǎo)電泡綿， 進(jìn)行半斷切割，最終完成成型。

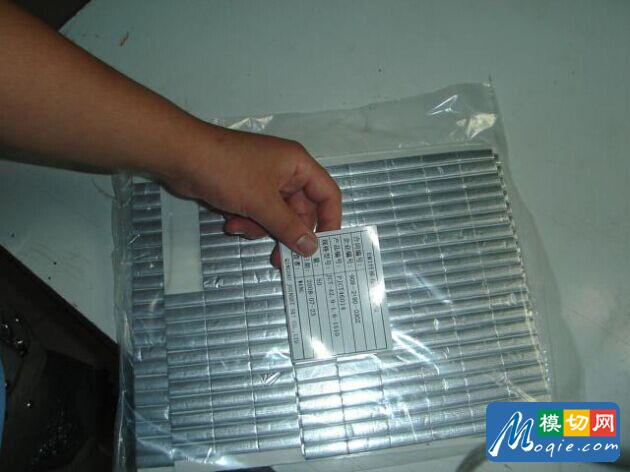

包裝入成品庫
產(chǎn)品完成， 檢驗OK貼標(biāo)簽入庫。
沖孔產(chǎn)品的打孔

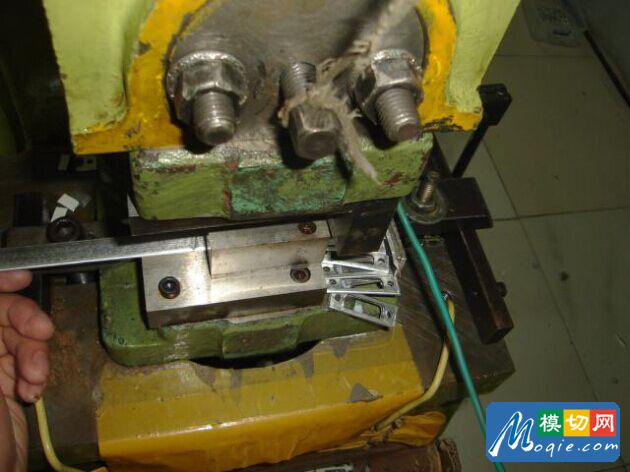

若導(dǎo)電泡綿的規(guī)格為沖孔產(chǎn)品， 則在初次成型后，使用油壓機(jī)/手動沖床等設(shè)備， 在產(chǎn)品上以刀模沖孔。

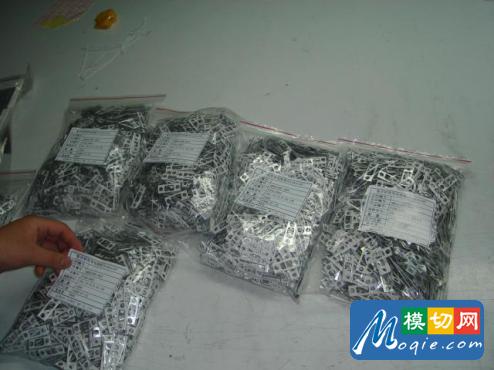

包裝入成品庫
產(chǎn)品完成， 檢驗O K貼標(biāo)簽入庫。
泡棉的管控

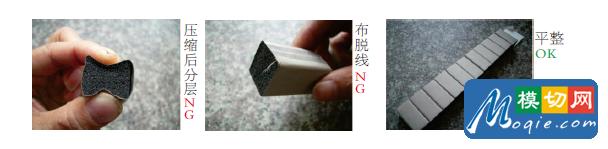

◇ 導(dǎo)電布或鋁箔布表面平整、無破損、肉眼看表面無明顯印折痕、無瑕疵。（瑕疵的定義是在成形過程中發(fā)生的不合格，指鋁箔一角或表面一部分產(chǎn)生瑕疵的狀態(tài)）
◇ 四周裁切整齊，沒有脫線現(xiàn)象。
◇用手輕捏導(dǎo)電泡棉，約壓縮至其2/3高度或厚度后，沒有出現(xiàn)海綿與導(dǎo)電布（鋁箔布）分離。
泡棉的背膠（雙面膠）要求
◇通常中間有沖孔的導(dǎo)電泡棉所粘貼的雙面膠都是導(dǎo)電膠，沒有開孔的則根據(jù)客戶要求選擇普通雙面膠或?qū)щ婋p面膠。
◇雙面膠必須符合客戶的粘性要求。
◇所粘貼的雙面膠表面須平整，無褶皺、缺膠現(xiàn)象。
背膠粘性的檢驗方法
導(dǎo)電雙面膠的導(dǎo)電性要求
◇要求：導(dǎo)電膠的電阻值須小于等于60毫歐。（方法一）
◇要求：導(dǎo)電膠的電阻值須小于等于60毫歐（方法二）
帶膠海綿類產(chǎn)品質(zhì)量要求及管控方法
外觀要求：

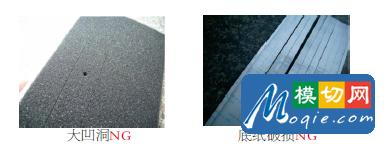

◇ 產(chǎn)品表面整齊、均勻、無粉塵，表面無凹洞（單個凹洞大小不能超過1mm，數(shù)量則依據(jù)具體產(chǎn)品大小另行區(qū)分）。
◇ 四周裁切整齊，沒有殘缺現(xiàn)象。
◇ 雙面膠底紙需完整，不能破損，產(chǎn)品容易剝離。
海棉密度檢驗

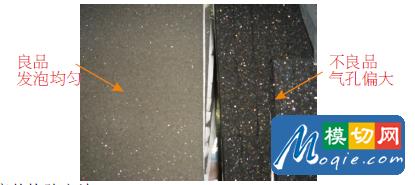

1. 外觀（目視）：發(fā)泡必須均勻，產(chǎn)品縫隙小，發(fā)泡不均，造成發(fā)泡后產(chǎn)品縫隙偏大，密度偏小。
2. 密度的檢驗方法：
性能要求
海棉的背膠要求
◇雙面膠與海棉粘貼牢固，用手剝離不分層。
◇雙面膠必須符合客戶的粘性要求。
◇所粘貼的雙面膠表面須平整，無褶皺、缺膠現(xiàn)象。
其他質(zhì)量要求
1、聚氨（酯）泡棉的防火等級要求：目前客戶要求：94HF-1
2、耐溫度：- 20℃-100℃，海綿不變形、不變焦、不變色
3、尺寸公差的管控
